Открытие и Редактирование Библиотечных Элементов

  1. Активируйте команду меню Файл > Библиотеки и Объекты > Открыть Объект.

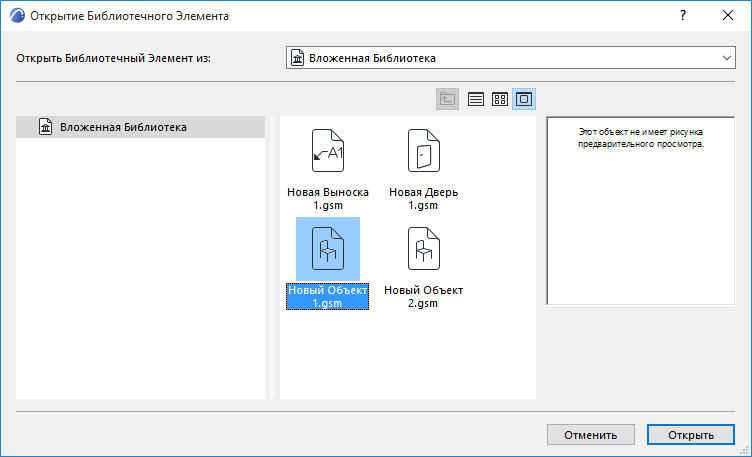

  2. В открывшемся диалоге выберите нужный библиотечный элемент. В режиме Teamwork сначала необходимо зарезервировать библиотечный элемент.
  3. Если выбранный элемент является редактируемым GDL-объектом: Нажмите кнопку Открыть, чтобы открыть Редактор GDL-объектов. Зарезервируйте окно Редактора, внесите в скрипт необходимые изменения и сохраните объект.


    См. Редактор GDL-объектов.

  4. Если выбранный элемент является нередактируемым GDL-объектом (например, располагается в контейнере связанной библиотеки): Нажмите кнопку Просмотр, чтобы открыть Редактор GDL-объектов. В этом случае вы сможете изменить скрипт, но не сможете сохранить изменения. Воспользуйтесь Менеджером Библиотек, чтобы извлечь библиотечный элемент в локальную папку. Затем отредактируйте извлеченный элемент и повторно загрузите его в проект.

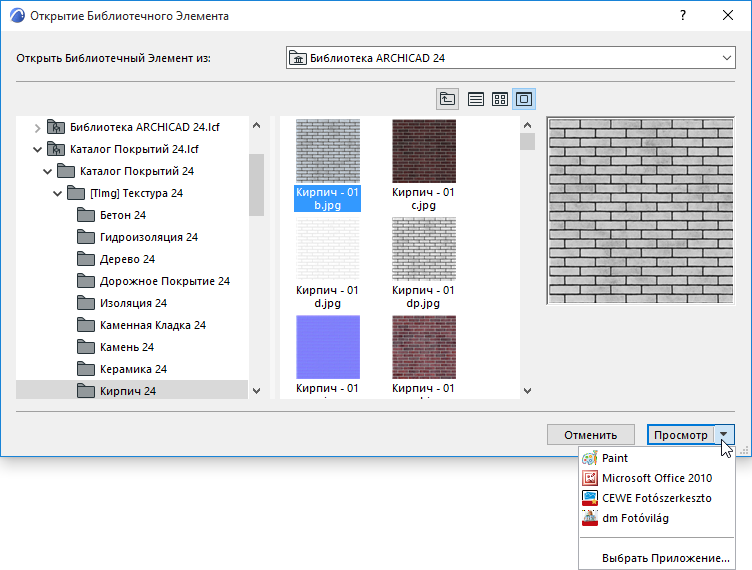

  5. Если библиотечный элемент относится к другому типа нередактируемых элементов: При помощи выпадающего меню выберите приложение, позволяющее открыть и отредактировать выбранный библиотечный элемент.

    Смотреть видео


  6. Закройте окно и сохраните изменения.

После этого по команде Отправить и Получить пользователи Teamwork производят обновление своих проектов с учетом измененных библиотечных элементов.

Индивидуальные пользователи обновляют свои проекты с учетом измененных библиотечных элементов в результате выполнения команды Перезагрузить и Применить в менеджере библиотек.

Доступ к Библиотечным Элементам в Библиотеке BIMcloud

Вы можете получить доступ к библиотечному элементу Библиотеки BIMcloud, только если:

  • Объект относится к вашему рабочему пространству
  • Ваши права доступа включают право “Библиотечный Элемент – Удаление/Изменение”.
  • Библиотечный элемент располагается в обычной папке, а не в файле PLA или LCF
    Прим.: В Менеджере Библиотек содержимое файлов PLA и LCF отображается в виде дерева. Чтобы отредактировать объекты файла PLA или LCF, воспользуйтесь командой Дублирования или Экспорта и сохраните их в обычной папке. Затем откройте сохраненные объекты и отредактируйте их.

В противном случае объекты в Окне Редактора будут доступны Только для Чтения.

Редактирование Размещенных GDL-объектов

Выберите размещенный в проекте GDL-объект и активируйте команду Файл > Библиотеки и Объекты > Открыть Объект, чтобы открыть его скрипт.

Кнопки, находящиеся в левой части Окна Редактора GDL-объектов, обеспечивают доступ к Параметрам, Компонентам, Дескрипторам, Скриптам и 2D-символу выбранного GDL-объекта.

Для получения подробной информации см. Редактор GDL-объектов.
