Искривление Балки в Вертикальной Плоскости

В 3D или в окне Разреза/Фасада:

  1. Выберите Балку

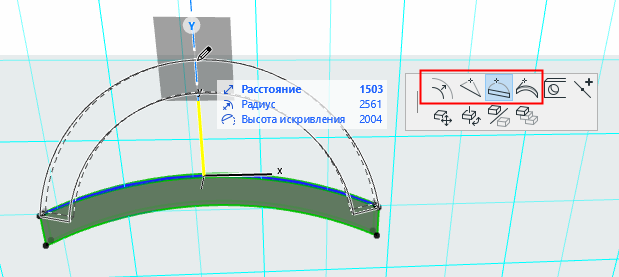

  2. При помощи команд Локальной Панели искривите ее ребро в вертикальной плоскости или отредактируйте его по касательной.


Балка не может быть изначально искривленной в вертикальной плоскости.

Балка не может быть одновременно искривлена в вертикальной и в горизонтальной плоскостях.

  • Для прямых Балок: высота искривления не может превышать радиус искривления.
  • Для наклонных Балок: начальная и конечная точки дуги не могут располагаться ниже ее начала.

    BeamVerticalCurveMaxStraight.png    BeamVerticalCurveMax.png

  • Для искривленных в вертикальной плоскости Балок можно использовать команду Радиального Изменения Размера:

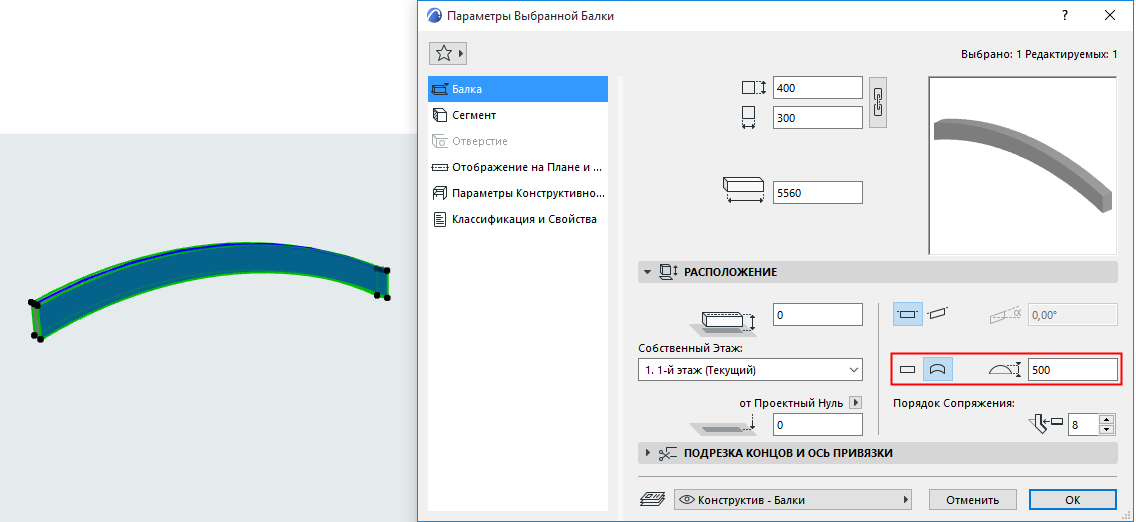

Можно настроить искривление балок в вертикальной плоскости в диалоге Параметров Балки или в Информационном Табло: нажмите кнопку создания Криволинейной Балки и задайте Хорду/Высоту Дуги.

  • Можно применять и отрицательные значения.

  • Если выбрать существующую криволинейную Балку, то нажатие кнопки Искривления в вертикальной плоскости приведет к отмене искривления элемента в горизонтальной плоскости.

Связанная Тема:

Горизонтальная Криволинейная Балка
