Создание Балок

Перед созданием Балки откройте диалог ее Параметров и настройте геометрию, высоту, расположение и подрезку концов элемента.

Чтобы создать Балкку, выберите в Информационном Табло один из Геометрических Вариантов (способов построения).

Отдельная Балка

Выберите в Информационном Табло вариант создания Отдельной Балки.
Прим.: Для наклонных Балок доступно только создание Отдельных элементов.
Двумя щелчками мыши задайте конечные точки Балки.

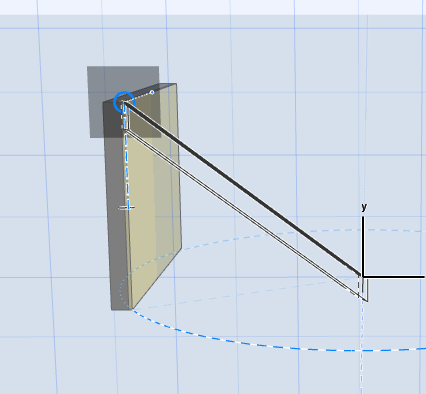

В 3D-окне:
- Можно использовать привязку к вершинам существующих элементов.
- Нажмите и удерживайте клавишу Shift для ограничения плоскости ввода.

  Прим.: Если для Балки уже задан угол наклона (в диалоге Параметров или в Информационном Табло), то он соблюдается независимо от ограничения плоскости ввода.

  Для наклонных Балок: См. Создание Наклонной Балки.

Этот способ построения ничем не отличается от создания сегментированных Стен.

В 3D-окне:

Выберите в Информационном Табло при помощи выпадающего меню один из этих вариантов:

Чтобы создать ортогональный прямоугольник Балок, щелчками мыши задайте две его противоположные вершины.
Чтобы создать повернутый прямоугольник, двумя щелчками мыши укажите длину и вектор поворота одной его стороны, а затем третьим щелчком задайте длину второй стороны и завершите построение.

Чтобы создать горизонтальную криволинейную Балку, выполните одно из следующих действий:

Создание Криволинейной Балки при помощи Информационного Табло

Выберите один из трех вариантов создание криволинейной балки. Эти варианты полностью совпадают со способами создания криволинейных Стен.

Другие способы создания Горизонтальных Криволинейных Балок

Создание криволинейных сегментов Сегментированной Балки.
Выбор прямой Балки на Плане Этажа и ее искривление при помощи команд Локальной Панели.

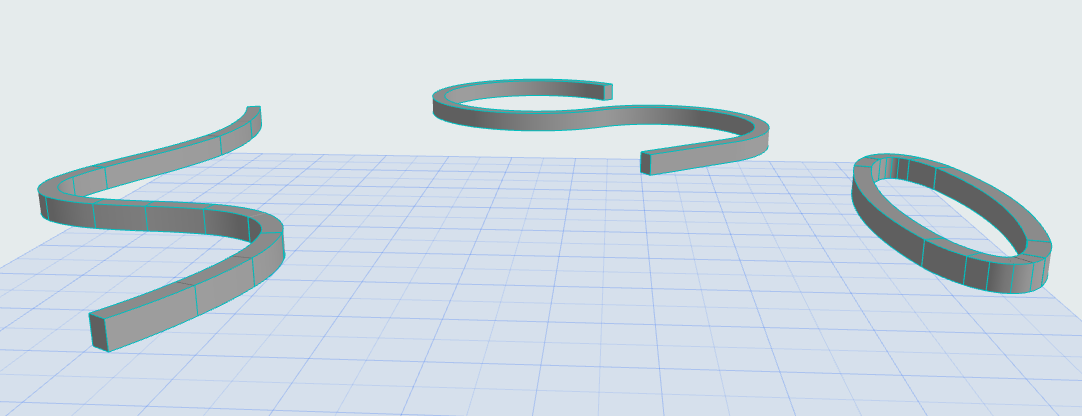

Волшебная Палочка: создание криволинейных балок по контурам существующих элементов с помощью Волшебной Палочки.
