Настройка Геометрии Соединений

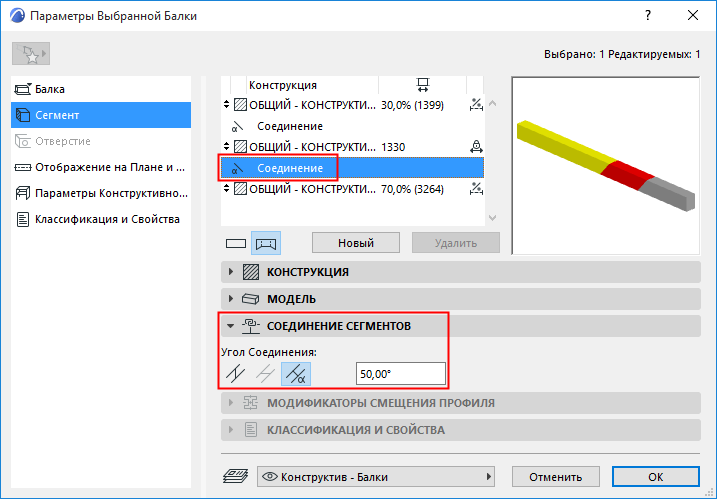

В диалоге Параметров Балки:

Выберите компонент Соединения из списка Конструкций (находящегося в верхней части страницы Сегмента). Затем раскройте панель Соединения Сегментов и выберите горизонтальный, вертикальный или специальный угол соединения.

Прим.: Вертикальные Соединения можно применять только в наклонных Балках.


В 3D-окне:

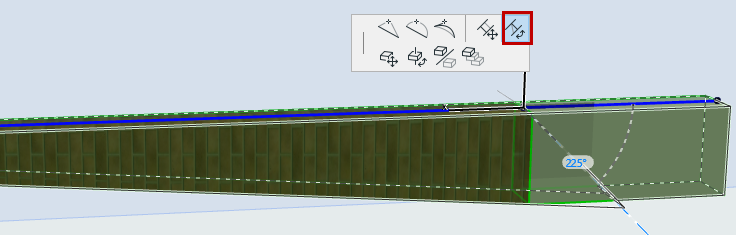

Соединения сегментов можно редактировать графически:

  1. Выберите Балку в 3D-окне.
  2. Щелкните на узловой точке Соединения (находящейся на линии привязки Балки).
  3. В Локальной Панели нажмите кнопку Поворота Угла Соединения.


Связанная Тема:

Настройка Конструкции Балки/Сегмента
