Настройка Конструкции Балки/Сегмента
Выберите Балку или сегмент Балки.

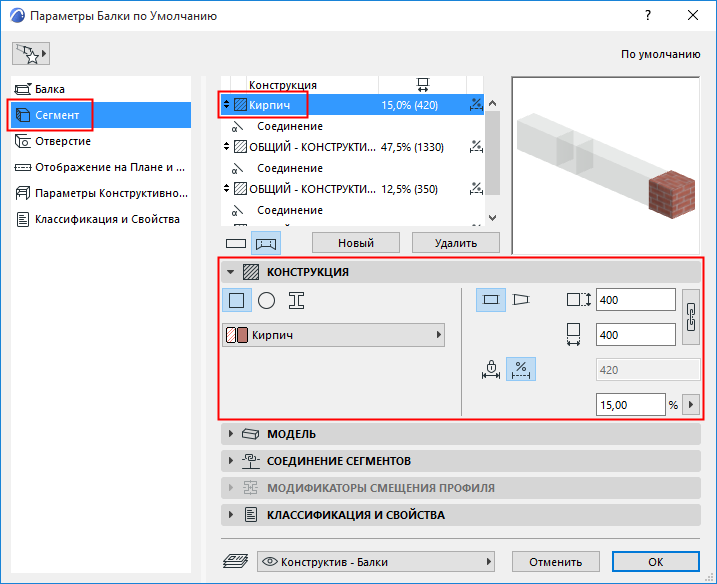

Воспользуйтесь панелью Конструкции в диалоге Параметров Балки (страница Сегмента) для настройки конструкции и длины (фиксированной или изменяемой).
Для выбранного сегмента эти Параметры также доступны в Режиме Редактирования Балки.
В сечении
Выберите форму поперечного сечения сегмента.

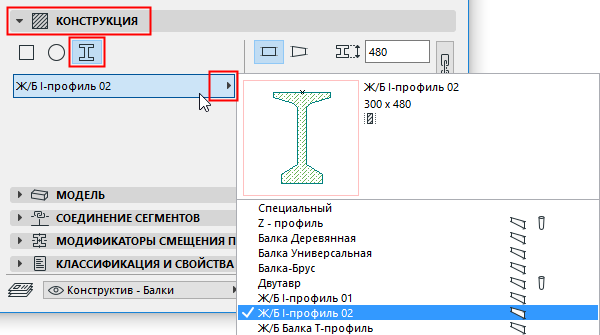

Строительный Материал / Профиль
Воспользуйтесь выпадающим меню, чтобы выбрать Строительный Материал или Профиль для Балки или ее сегмента.
Длина Сегмента (Фиксированная или Изменяемая)
Для каждого выбранного сегмента задайте фиксированную или изменяемую длину при помощи соответствующих кнопок, находящихся в панели Конструкции.

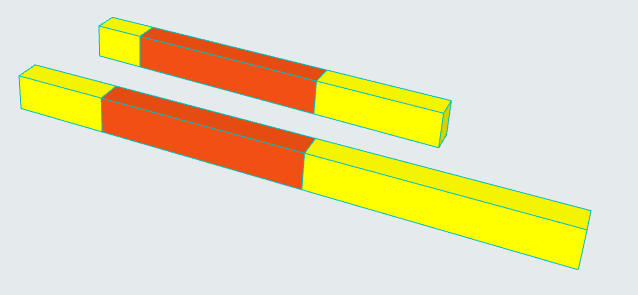

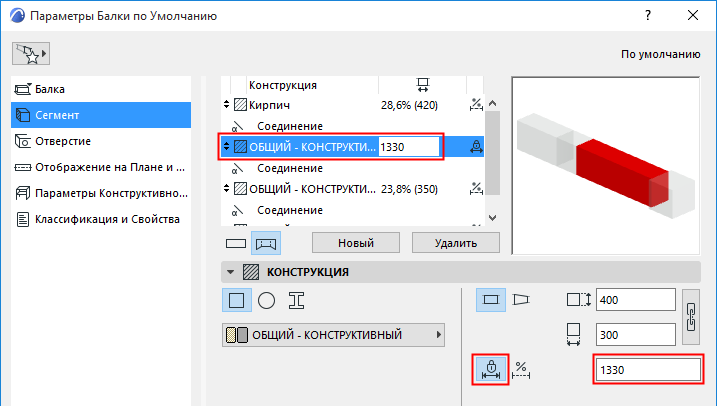

- Для сегмента фиксированной длины введите значение длины. Это значение будет оставаться неизменным даже при изменении размеров Балки (длину выбранного сегмента можно также задать в списке Конструкций).

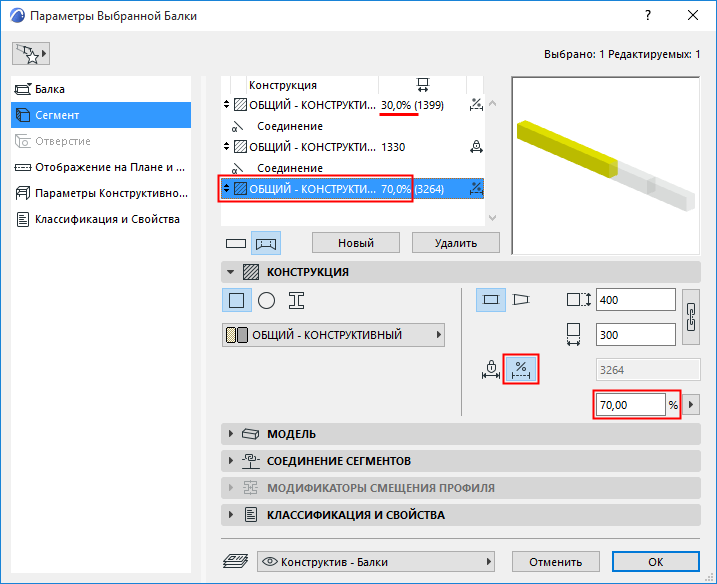

- Для сегмента изменяемой длины введите процентное отношение к общей длине всех сегментов (все вместе сегменты изменяемой длины составляют 100%). Длина сегмента будет меняться в соответствии с изменениями размеров Балки.

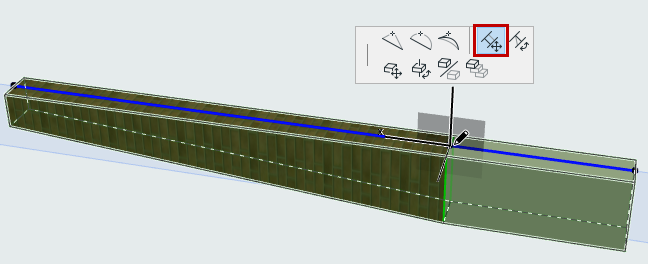

Длина Сегментов - Редактирование в 3D
- Выберите Балку в 3D-окне.
- Щелкните на узловой точке Соединения (находящейся на линии привязки Балки).
- В Локальной Панели нажмите кнопку Перемещения Соединения Сегментов, чтобы изменить длину сегмента.Прим.: Если вы переместите узловую точку Соединения на противоположный конец сегмента, то оно будет полностью удалено.
