Настройка Верхней Привязки для конструктивных элементов и зон

Некоторые типы элементов (Стены, Колонны, Зоны и Лестницы) могут обладать верхней привязкой к этажам. Верхняя привязка определяется относительно Собственного Этажа элемента (Собственный+1, Собственный+2 и т.д.).

(По умолчанию верх элемента привязывается этажу, находящемуся на один выше Собственного).

При изменении высоты и расположения этажей в проекте, высоты всех элементов с верхней привязкой будут откорректированы автоматически. Элементы, не имеющие верхней привязки, сохранят фиксированную высоту.

Для лестниц доступны некоторые дополнительные варианты Верхней Привязки.

См. Элементы Управления Геометрией Лестницы и Лестницы с Верхней Привязкой и Изменение Высоты Этажей.

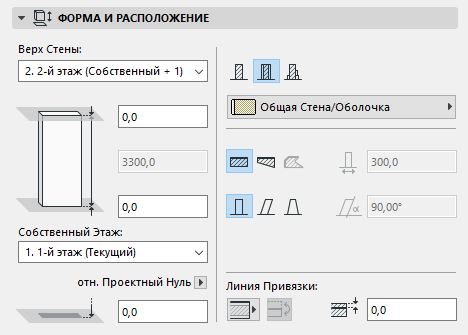

Элементы управления Верхней Привязкой находятся в панели Форма и Расположение диалогов Параметров Стен, Колонн, Зон и Лестница (а также - в Информационном Табло).

• Если вы не хотите задавать для элемента верхнюю привязку, выберите вариант “Не связан”.
• Дополнительно можно указать величину смещения верха элемента относительно этажа верхней привязки: высота элемента изменится соответствующим образом, но привязка к этажу сохранится.

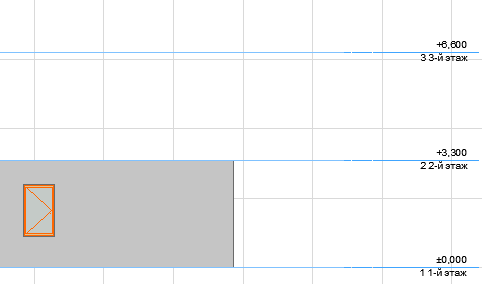

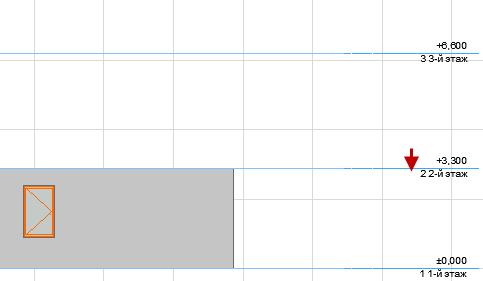

Если верх элемента был привязан к конкретному этажу, а затем расположение этажа было изменено, высота привязанного элемента будет автоматически изменена:

При удалении этажа, являющегося этажом верхней привязки, его роль автоматически начинает выполнять этаж, расположенный выше.

Смотреть видео

Смотреть видео

Смотреть видео

Инвертированные Элементы

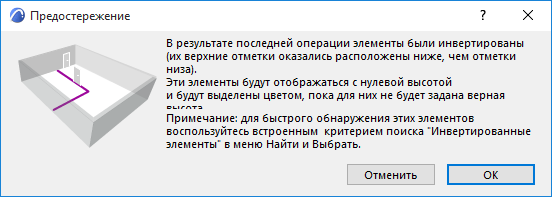

Изменение высоты этажей может привести к созданию инвертированных элементов, верхние отметки которых расположены ниже, чем отметки низа.

Это может произойти, если, например, в проекте присутствуют этажи разной высоты, и вы разместили группу стен с верхней привязкой и определенным смещением, которое может не соответствовать некоторым этажам.

Такие элементы отображаются как имеющие нулевую высоту (например, стены в разрезе отображаются в виде прямой линии) и выделяются цветом для облегчения их идентификации.

Поиск Инвертированных Элементов

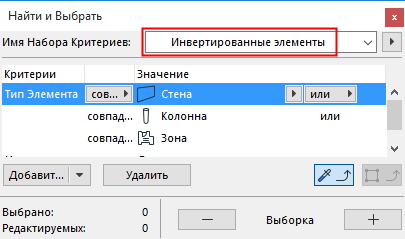

Воспользуйтесь преднастроенным критерием поиска инвертированных элементов в диалоге Редактор > Найти и Выбрать для обнаружения и выбора любых инвертированных стен, колонн и/или зон.

Прим.: Воспользуйтесь командой Проверить на Наличие Инвертированных Элементов, чтобы обнаружить и создать список присутствующих в проекте инвертированных элементов. По умолчанию эта команда недоступна. Для ее использования следует настроить структуру меню.

См. Настройка Меню.
