Применение Профилей для элементов

Профили можно применять для Стен, Колонн, Балок, компонентов Ограждений и Библиотечных Элементов.

Прим.: Профили Библиотечных Элементов можно использовать только в тех GDL-объектах, в которых присутствует возможность выбора профиля, например, в компонентах Лестниц и Навесных Стен.

Примените профиль для элемента можно в диалогах Параметров элементов или при помощи Менеджера Профилей.

В диалоге Параметров элемента (Стены, Балки, Колонны):

  1. Откройте диалог Параметров элемента.
  2. В панели Форма и Расположение нажмите кнопку "Сложный Профиль".
  3. Выберите из выпадающего списка нужный профиль.

    Прим.: В этот выпадающий список включается только те профили, которые настроены для использования с данным типом элемента (при помощи переключателя "Использовать для"): см. "Использовать для" - настройка доступности профиля

В диалогах Параметров компонентов (Ограждения, Лестницы, Навесной Стены):

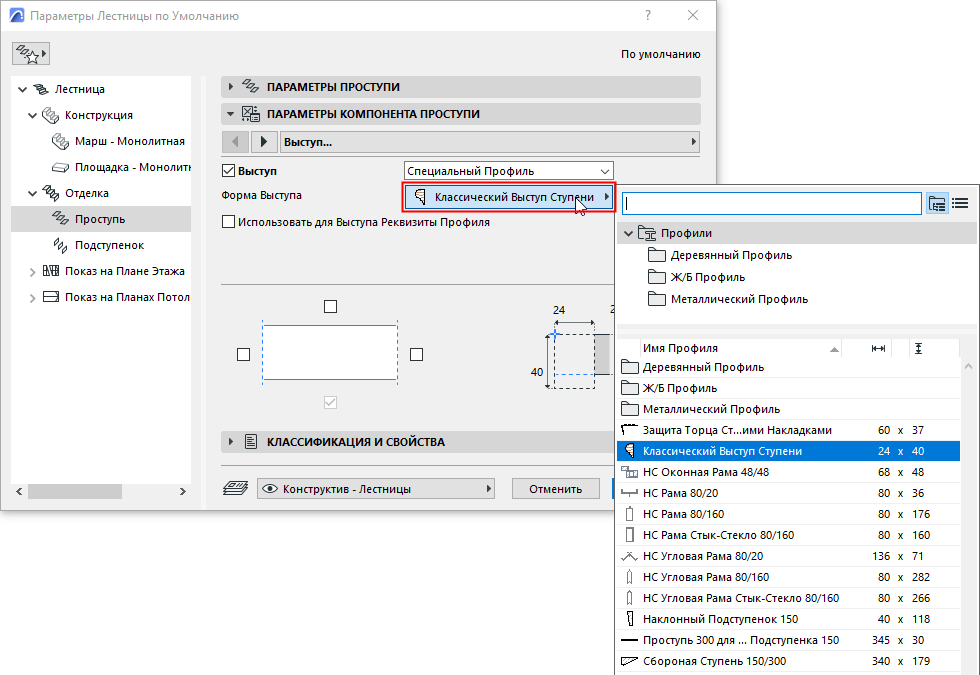

Пример: выбор профилированной конструкции для компонента Ограждения, Навесной Стены или проступи Лестницы.

  1. Откройте диалог Параметров элемента.
  2. При помощи выпадающего меню выберите профилированный компонент.

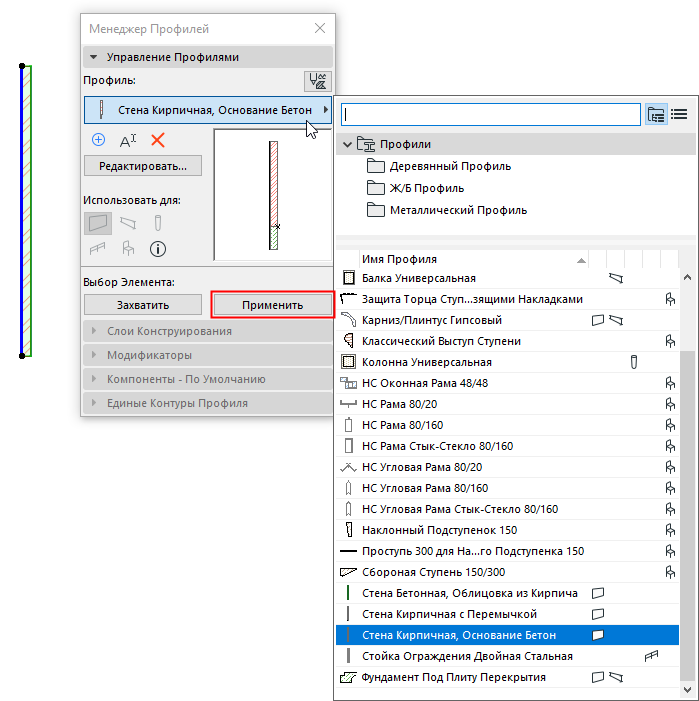

В Менеджере Профилей

  1. Выберите один или несколько элементов модели.
  2. В Менеджере Профилей воспользуйтесь выпадающим меню Выбора Профиля, чтобы выбрать нужный реквизит Сложного Профиля.
  3. Нажмите кнопку Применить.
