Полувальмовая Крыша
- Создайте и добавьте в выборку обычную Вальмовую Крышу.
Для получения дополнительной информации о создании вальмовой крыши см. Вальмовая Крыша.

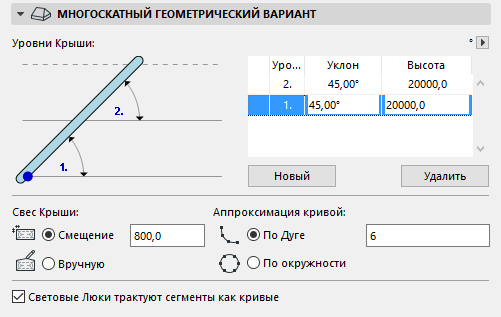

- Преобразуйте созданную Крышу в двухуровневую: откройте диалог Параметров Крыши и раскройте панель Многоскатный Геометрический Вариант.
- Нажмите кнопку Новый, чтобы добавить второй Уровень Крыши.
- Укажите высоту, на которой заканчивается первый уровень (и начинается второй). Уклон может быть одинаковым на обоих уровнях.
Нажмите кнопку OK, чтобы закрыть диалоговое окно.

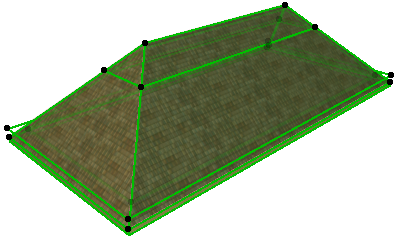

- Проверьте полученный результат в 3D-окне. Так как уклон уровней одинаковый, выберите крышу, чтобы увидеть, где начинается второй уровень.

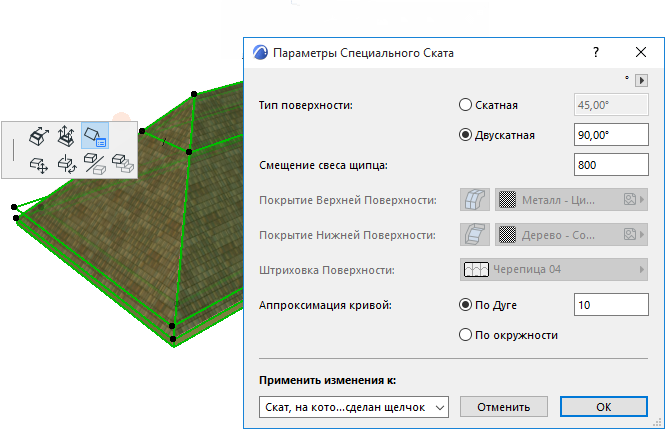

- Преобразуйте в щипцы скаты второго уровня обоих торцов крыши.

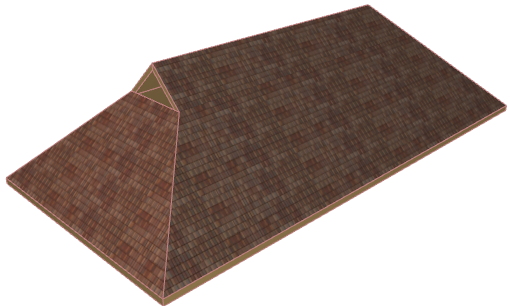

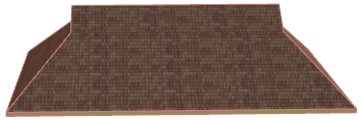

- Посмотрите на полученный результат.
