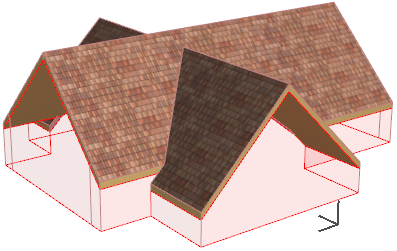

Многощипцовая Крыша

Такая Крыша создается путем взаимного отсечения двух отдельных Щипцовых Крыш.

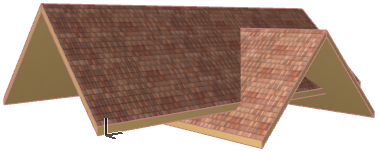

1. Постройте две щипцовые крыши так, чтобы они размещались одна над другой, как это показано на иллюстрации:





   Для получения информации о создании щипцовых крыш см. Щипцовая (Двускатная) Крыша.

   Вы можете настроить отметки Линий Привязки обеих Крыш.

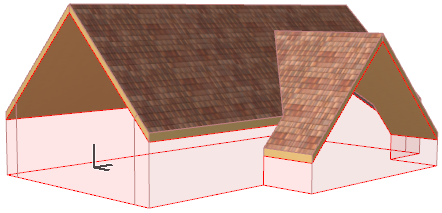

2. Прежде чем приступить к операции отсечения, воспользуйтесь командой Вид > Параметры Вывода на Экран > Отсекающие Тела. Это позволит увидеть, каким образом крыши отсекают друг друга.

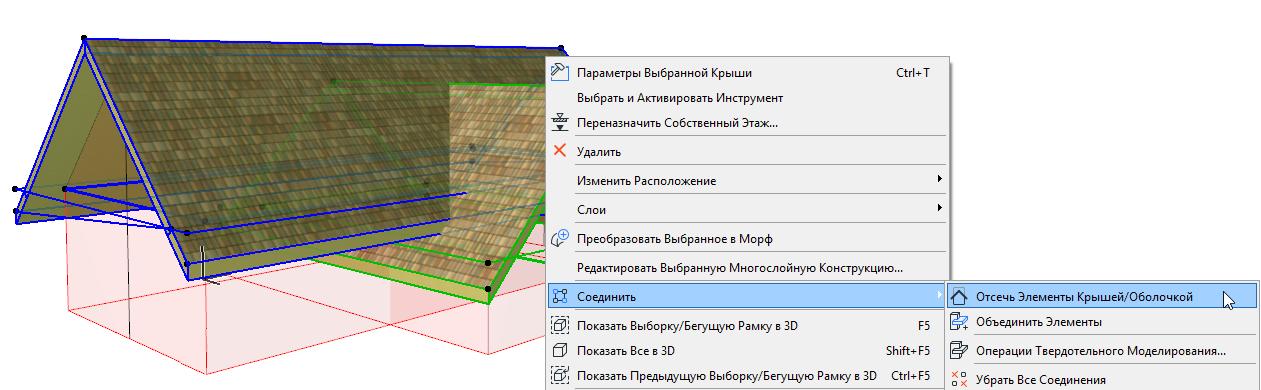

3. Выберите обе крыши. При помощи контекстного меню активируйте команду Соединить > Отсечь Элементы Крышей/Оболочкой (эта команда также присутствует в Стандартном табло команд).

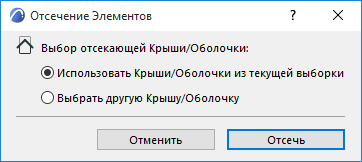

4. Так как нам требуется, отсечь обе Крыши, не изменяя никакие параметры, нажмите в открывшемся диалоге кнопку Отсечь.





5. Проверьте полученный результат. Как видим, отсечение выполнено не полностью.

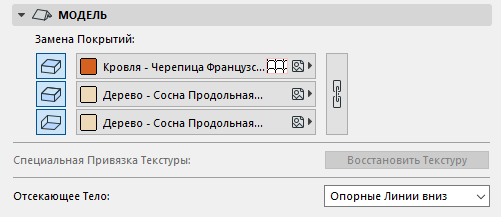

   Причина заключается в том, что отсекающие тела для обеих Крыш расположены вниз от линии привязки: эта настройка используется по умолчанию в панели Модель диалога Параметров Крыши.









   Поэтому, все части крыш, расположенные за пределами отсекающего тела, не были отсечены.

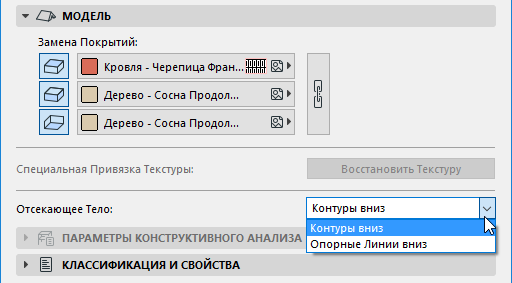

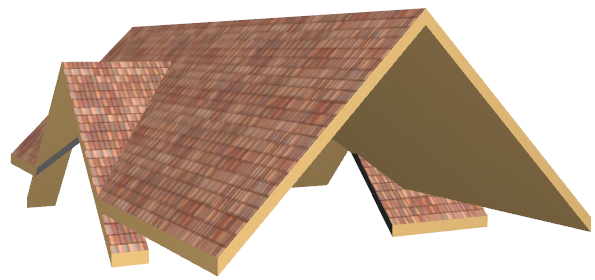

6. Чтобы исправить эту ошибку, выберите для отсекающих тел обеих крыш вариант "Контуры Вниз". Посмотрите, как изменился результат отсечения.









Повторно применять команду Отсечения не требуется; обновление результатов отсечения производится автоматически

См. также Отсечение многих выбранных элементов: автоматическое отсечение.
