Изменение Уклона Крыши

Для Односкатной Крыши

Создав и добавив в выборку Крышу, вы можете изменить угол ее наклона одним из перечисленных ниже способов.

  • Измените угол наклона крыши в Информационном Табло или в диалоге Параметров Крыши.

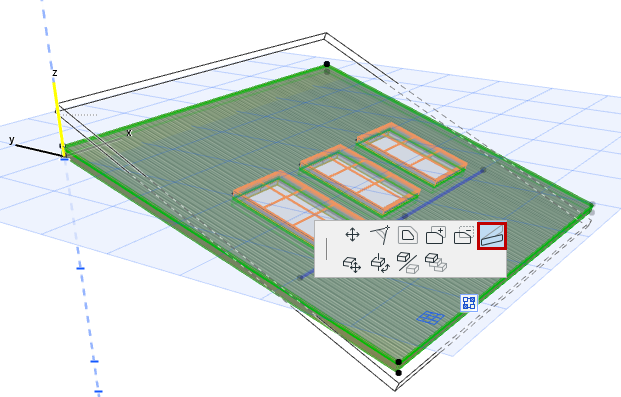

  • В 3D-окне выберите крышу, щелкните в любой точке, не принадлежащей Линии Привязки, и нажмите в Локальной Панели кнопку Изменения Ската Крыши. Затем графически задайте угол наклона крыши (или введите нужное значение в Табло Слежения.) Крыша вращается вокруг своей Линии Привязки.

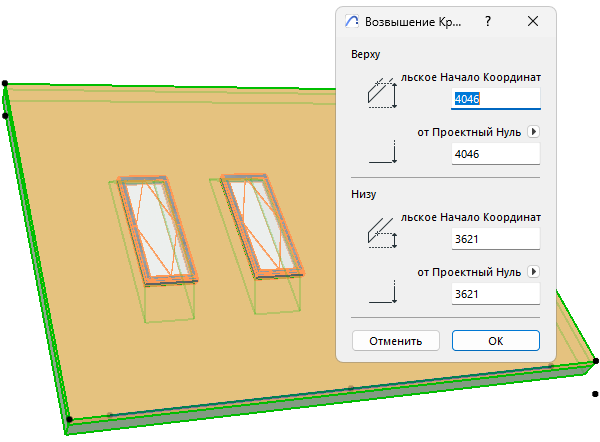

  • На плане этажа или в 3D-окне выберите крышу, сделайте Ctrl+щелчок (Mac: Cmd+Click) в любом месте на поверхности крыши, чтобы открыть диалог Возвышение Крыши. Введите числовое значение в верхнее поле: это возвышение плоскости крыши в той точке, в которой вы сделали щелчок. Изменение этого значения дает тот же эффект, что и изменение угла наклона крыши.


Для Многоскатной Крыши

Изменить уклон крыши можно одним из следующих способов:

  • Измените угол наклона крыши в Информационном Табло или в диалоге Параметров Крыши.
  • Воспользуйтесь диалогом Параметры Специального Ската, чтобы задать специальный угол наклона для выбранного ската.

    См. Настройка Ската Крыши.

  • Воспользуйтесь командами Локальной Панели (например, Смещение по Вертикали Горизонтального Конька) для изменения формы выбранного ската, включая и его уклон.
