Настройка Ската Крыши

Для Многоскатных Крыш доступна возможность индивидуальной настройки параметров отдельных скатов (например, покрытия, свеса, уклона).

Чтобы открыть диалог Параметров Специального Ската:

Выберите Крышу.
Щелкните на Линии Привязки того ската, параметры которого требуется изменить.

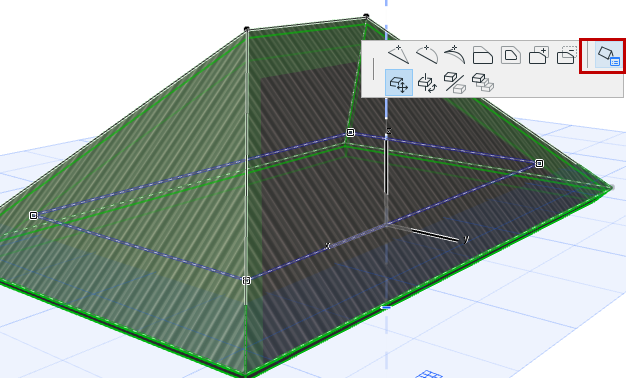

Воспользуйтесь кнопкой Специальные Параметры Ребра, расположенной в Локальной Панели.

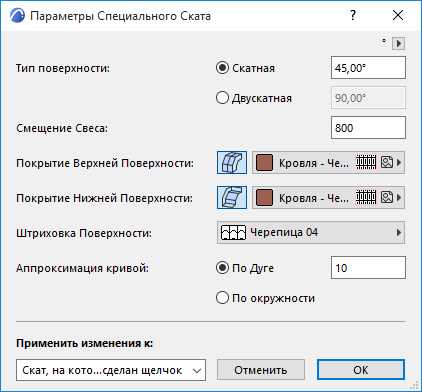

В открывшемся диалоге измените нужные параметры:

Наклон
Свес Крыши
Верхнее или Нижнее Покрытие (доступно только для Скатных Крыш)
Прим.: Для назначения специального Покрытия Торца воспользуйтесь диалогом Специальных Параметров Ребра.

См. Настройка Торцов Крыши или Отверстий в Крыше.
Штриховка Поверхностей

Воспринять Изменения

Применить изменения к: Выберите вариант применения сделанных изменений:

Скат, на котором был сделан щелчок (выбирается по умолчанию)
Уровень, на котором сделан щелчок (все скаты текущего уровня крыши; имеет смысл для многоуровневых крыш)
См. Добавление Уровня Крыши.
Все Скаты

Специальные Значения в Параметрах Крыш

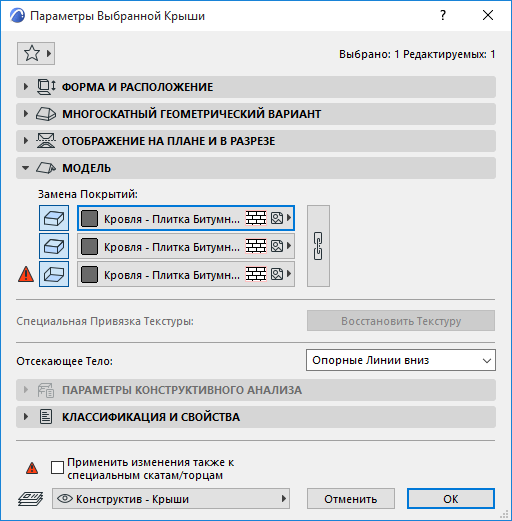

В диалоговом окне Параметров Крыши значения, указанные в полях уклона крыши, выступа свеса, покрытия и аппроксимации кривой не изменяются, так как они отражают значения параметров крыши в целом.

Однако, если какой-либо параметр был изменен на уровне отдельного подэлемента Крыши (например, ската или ребра), то в диалоге Параметров Крыши рядом с измененным параметром появляется желтая пиктограмма.

В случае изменения в диалоге Параметров Крыши настроек, индивидуально отредактированных элементов, к желтой пиктограмме (указывающей на специальные параметры ската) добавляется красная тень. Это означает, что изменение параметров Крыши, может быть применено и для индивидуальных настроек подэлементов. Для замены этих индивидуальных настроек активируйте расположенный в нижней части диалога маркер "Применить изменения также и к специальным скатам/торцам". Если маркер не активирован, то настройки специальных скатов останутся прежними.
