Автоматическое Отсечение: Пример 2

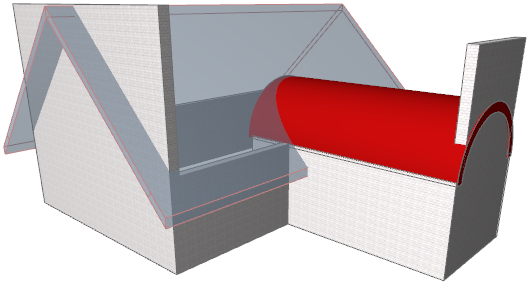

Предположим, что у вас есть следующие Оболочки и Стены:


  1. Выберите все отображаемые элементы (Крышу, Оболочку и Стены).

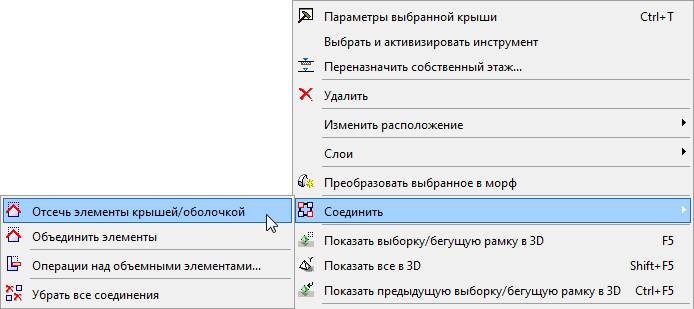

  2. Щелкните правой кнопкой мыши, перейдите в раздел Соединить и активируйте команду Отсечь Элементы Крышей/Оболочкой (эта команда также присутствует в Стандартном табло команд).

  3. В открывшемся диалоге нажмите кнопку Отсечь.

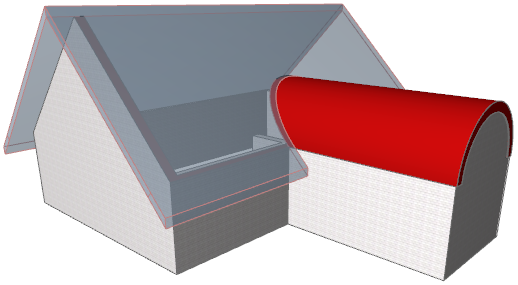

  4. Проверьте результат в 3D:


    Еще один пример автоматического отсечения приведен здесь: Многощипцовая Крыша.
