Примеры Фильтров Реконструкции

Приведенные ниже примеры демонстрируют влияние Фильтров Реконструкции влияют на отображение проекта.

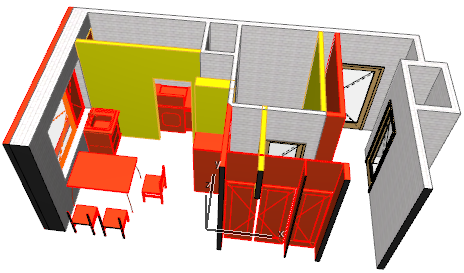

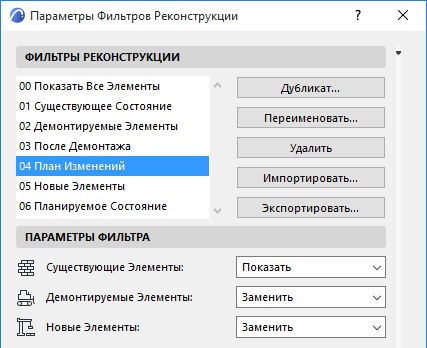

  1. План Изменений: Здесь существующие элементы отображаются с использованием собственных реквизитов (“Показать”), а для новых и демонтируемых элементов применена соответствующая Графическая Замена (окраска в красный и желтый цвета).

    NewConstructionFP.png     NewConstruction.png

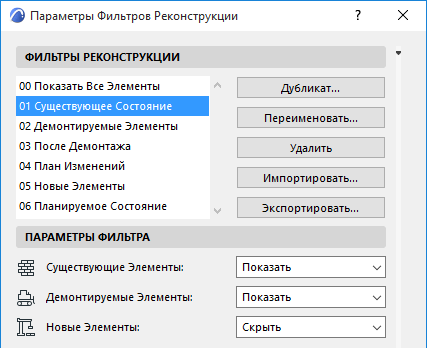

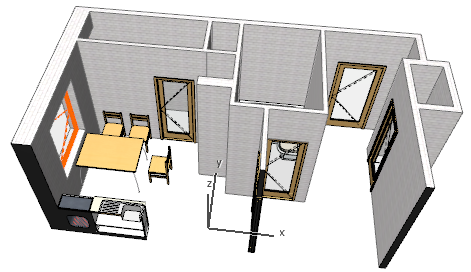

  2. Существующее Состояние: При использовании данного фильтра “Новые” элементы скрываются. Остальные элементы (со статусами “Существующие” и “Демонтируемые”) отображаются с использованием своих собственных реквизитов. На плане Существующего Состояния демонтируемые элементы никак не выделяются графически.

    Existing3D.png     ExistingPlan.png

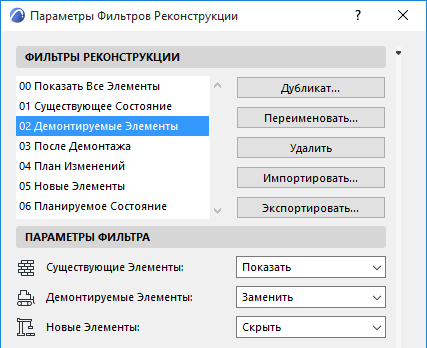

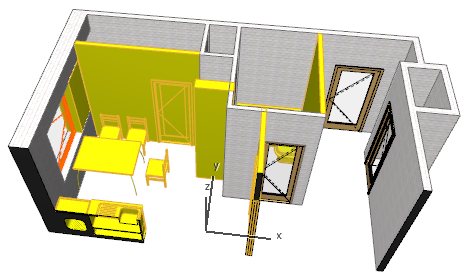

  3. Демонтируемые Элементы: Здесь элементы со статусом “Демонтируемые” отображаются с применение Графической Замены, таким образом вы сразу можете увидеть демонтируемые и сохраняемые конструкции. "Новые" элементы не отображаются, используется вариант "Скрыть".

    Demolition3D.png     DemolitionOptions.png

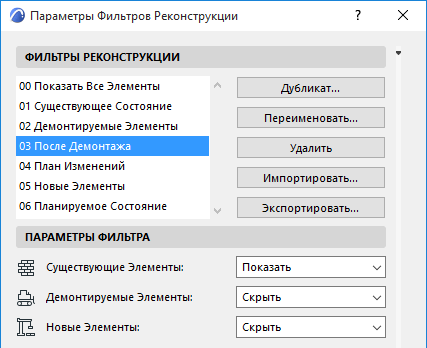

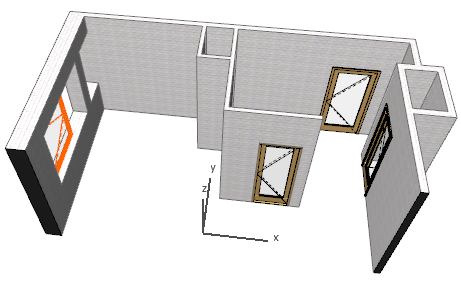

  4. После Демонтажа: Этот фильтр несколько похож на фильтр "Демонтируемых Элементов", но элементы со статусом "Демонтируемые" не выделяются цветом, а скрываются. При этом происходит отображение только "Существующих" элементов.

    PostDemolition3D.png     PostDemolitionOptions.png

    Один из вариантов использования этого фильтра - облегчить определение общего количества новых и демонтируемых конструктивных элементов.

    См. Создание Ведомостей Материалов, Используемых при Реконструкции.

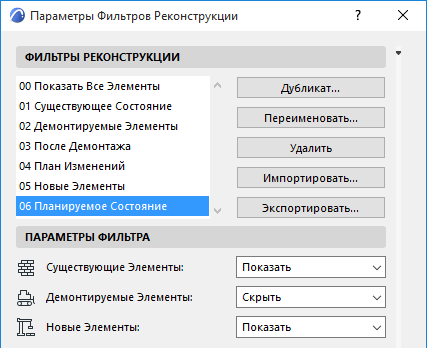

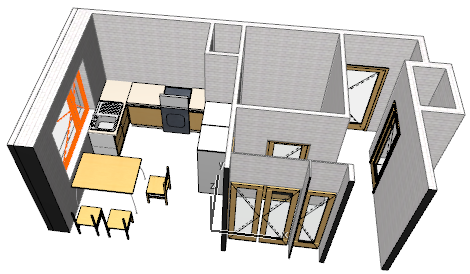

  5. Планируемое состояние: Этот фильтр используется для показа окончательного состояния проекта. Новые и существующие элементы отображаются с использованием своих собственных реквизитов ("Показать"). Демонтируемые элементы не отображаются ("Скрыть").

    Planned3D.png     PlannedOptions.png
