Отображение Проемов на Основе Статуса Реконструкции: Примеры Замены

Примеры стандартного отображения стен с окнами с использованием стиля Замены:

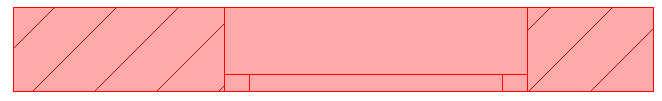

НОВАЯ стена окрашивается в красный цвета  (-> окно тоже окрашивается в красный цвет, демонтируемые элементы отсутствуют)



ДЕМОНТИРУЕМАЯ стена окрашена в желтый цвет (-> окно тоже окрашивается в желтый цвет)



Окно ПЕРЕМЕЩАЕТСЯ справа налево

Для отображения элемента, участвующего в двух стадиях реконструкции (такого как перемещаемое окно), следует разместить в стене два элемента: в его исходном месте расположения и в новом.

Выберите исходное окно и назначьте ему Статус Реконструкции "Демонтируемые". Обратите внимание, что окно отображается желтым цветом (демонтируемый элемент), а участок стены, где располагается это окно, окрашивается в красный цвет (новый элемент).

Выберите окно в его новом расположении и назначьте ему Статус Реконструкции "Новые". Обратите внимание на, что окно отображается красным цветом (новый элемент), а участок стены, где будет создано новое окно, окрашивается в желтый цвет (демонтируемый элемент).

Любые взаимные наложения (между старыми местами расположениями окна) отображаются белым цветом.


  • Справа желтое окно необходимо снести. Красная часть, тут раньше был оконный проем, является новой стеной.
  • Слева желтая часть стены должна быть снесена. чтобы увеличить пространство под окно. Красное окно - этот новое окно.
  • Посередине: Белая часть - здесь раньше была часть окна и остается часть окна сейчас.

    См. также “Контуры Заполнений Проемов как Демонтируемые” в Дополнительные Параметры Фильтров Реконструкции.
