Функция Графической Замены позволяет применять предварительно настроенные параметры (цвета, штриховки) для различного отображения элементов модели в разных видах.
Пример:
Окрасить элементы в разные цвета, определяемые Статусом Реконструкции элементов.
Окрасить в синий цвет все оштукатуриваемые стены.
Выделить группы зон с одинаковыми условиями эксплуатации (например, неотапливаемые помещения).
Выделить все элементы, имеющие определенные значения предела огнестойкости или уровня шумоизоляции.Рис. 1. Зоны по Пожароопасности

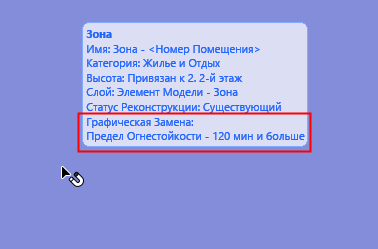

В Инфо-Метке элемента указываются применяемые для него Правила Графической Замены:
Применение Правил Графической Замены
Существует два способа назначения Графической Замены:

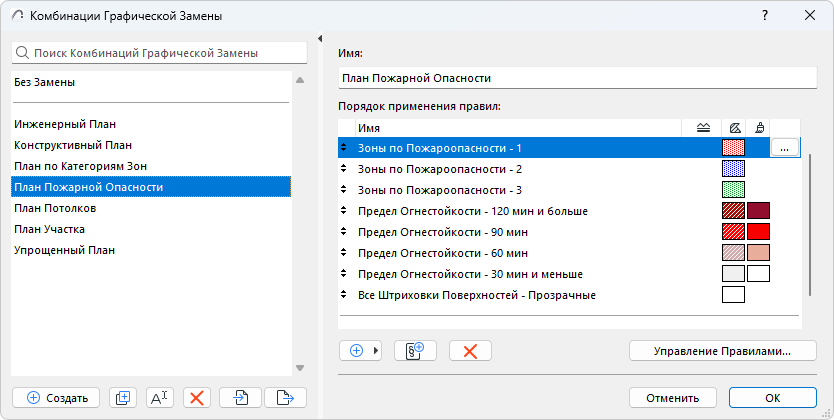

На основе Комбинаций Графической Замены: Комбинации Графической Замены представляют собой наборы Правил Замены, применяемых в заданном порядке для элементов, соответствующих определенным критериям.
На основеФильтров Реконструкции: Фильтры Реконструкции управляют отображением элементов и заменой их реквизитов на основе Статуса Реконструкции.
Комбинации Графической Замены и Фильтры Реконструкции сохраняются в настройках каждого отдельного вида. Для любого вида сначала применяются правила Комбинации Графической Замены. Правила, определяемые Фильтром Реконструкции, имеют наименьший приоритет.
Исключение: Вы не можете настроить параметры Фильтра Реконструкции для видов, основанных на Чертежах или Вручную обновляемых маркерах Разрезов или Фасадов.
