3D-проекции
С помощью Archicad можно строить параллельные (аксонометрические) проекции и перспективы.
Аксонометрические проекции автоматически показывают всю модель в центре Вашего вида. Перспективы определяются с помощью точки наблюдения и целевой точки.
Если активным является 3D-окно, панель планшета навигатора содержит миниатюрное представление всего проекта. В этой панели Вы можете быстро изменить параметры перспективной или параллельной (аксонометрической) 3D-проекции; Вы можете настроить конус обзора или заменить аксонометрию, сохраняя при этом вид всего проекта.
См. Планшет Навигатора в 3D-окне.
Параметры 3D-проекции
Этот диалог можно открыть при помощи:
- контекстного меню 3D-окна или панели вкладок

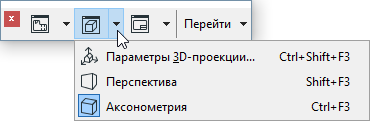

- кнопок Табло Команд 3D-визуализации или Простого 3D

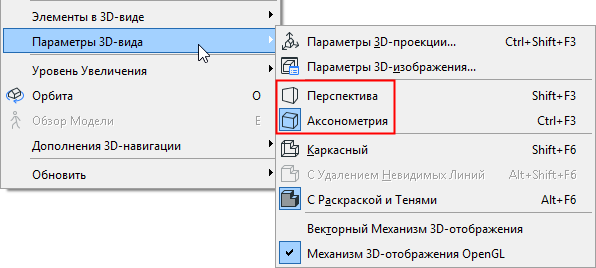

- команд меню Вид > Параметры 3D-вида
Имя и содержимое диалогового окна зависят от типа проекции:
Кнопка, расположенная в правом верхнем углу диалога Параметров Проекции, предназначена для переключения между настройками Перспективного и Аксонометрического видов.

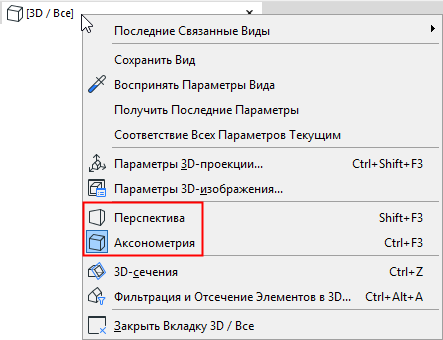

Переключение Между Аксонометрическим и Перспективным Видами
Выполните одно из следующих действий:
Сохранение 3D-проекций
Для сохранения текущих настроек проекции в 3D-окне можно:

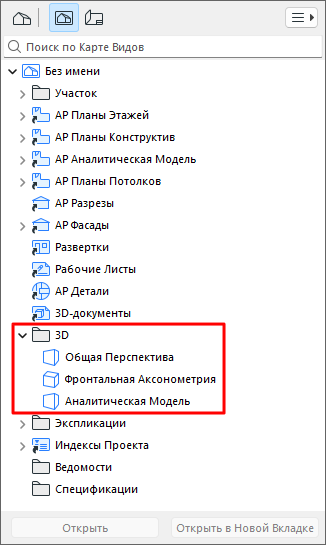

- Воспользоваться стандартными командами Сохранения Вида, присутствующими в контекстных меню Навигатора и панели вкладок. Будет создан вид (перспективный или аксонометрический) на основе текущих настроек проекции в 3D-окне. Этот новый вид будет добавлен в Карту Видов Навигатора.
- Добавьте текущую перспективу в карту проекта с помощью команды Вид > Дополнения 3D-навигации > Разместить Камеру на Траектории. Камера, представляющая текущую перспективу, также появится на плане этажа.
См. также Камеры.
- Добавьте текущую аксонометрическую (параллельную) проекцию к набору преднастроенных видов с помощью команды Вид > Дополнения 3D-навигации > Добавить Текущую Проекцию.
См. также Предварительно Настроенные Проекции и Дополнения 3D-навигации.
