Разрезы

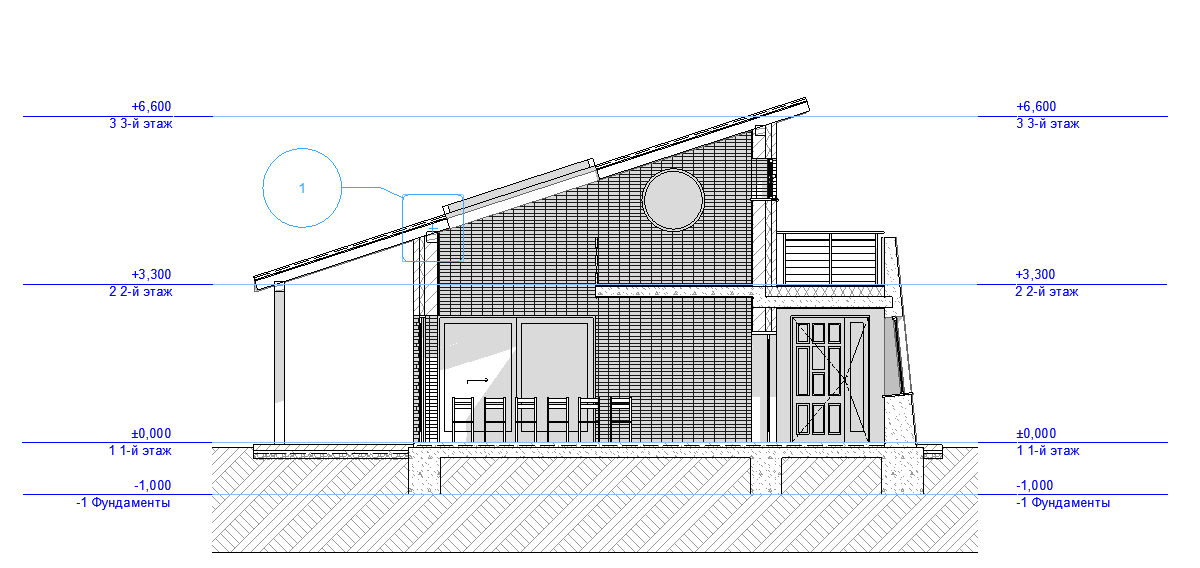

Инструмент Разрез предназначен для создания вертикальных проекций Виртуального Здания с соответствующими маркерами.

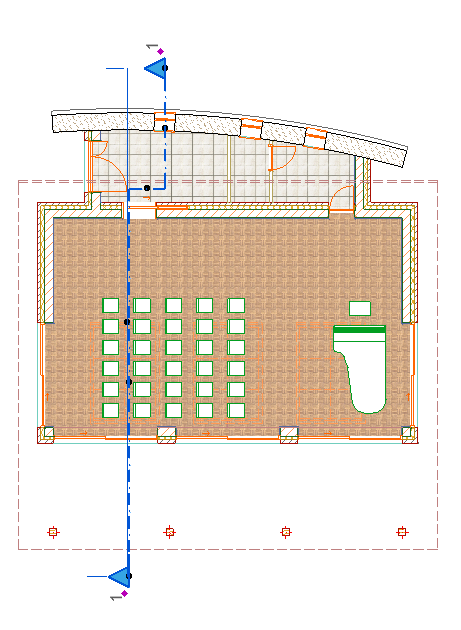

существуют три вида маркеров Разрезов:

1. исходный маркер, создающий проекцию разреза
2. связанный маркер, который не создает проекцию разреза, а действует как ссылка на любой другой вид, проекцию или чертеж.
3. несвязанный маркер, который содержит произвольный текст.
   Прим.: Другим типом проекции Разреза является Независимый Разрез (с маркером или без маркера), не имеющий источника в модели.

   См. Создание Независимой Проекции Разреза.

Разрезы можно сохранять как виды и размещать в макетах в качестве чертежей; содержимое окна разреза также можно непосредственно опубликовано.

В окне разреза можно просматривать и редактировать элементы, но нельзя создавать новые конструктивные элементы. (Исключение составляет использование команд Перемещения Копии и Тиражирования.) Если Вы вставите элемент в окне разреза, он будет представлен в виде чертежных примитивов (точки, линии, штриховка).

Объекты могут размещаться в окне разреза, однако они рассматриваются только как графические символы. (При этом соответствующий элемент 3D-модели не создается.)
