Редактирование Линий Разрезов/Фасадов/Разверток на Плане Этажа

В окне Плана Этажа можно перемещать, создавать разрывы и менять длину линий Разрезов/Фасадов, в частности, можно редактировать:

  • основную линию Сечения и линии разрывов;
  • линию границы Заднего Плана, если он используется
  • предельные линии (линии Глубины) Разрезов/Фасадов, если они имеют ограниченный горизонтальный диапазон.

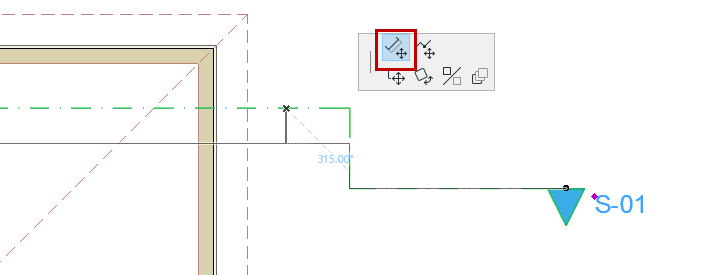

Смещение Сегмента Линии Сечения

  1. Выберите линию Сечения.
  2. Сделайте щелчок в любом месте сегмента линии.
  3. В локальной панели нажмите кнопку Смещения Ребра.
  4. Переместите курсор и сделайте щелчок для завершения операции.

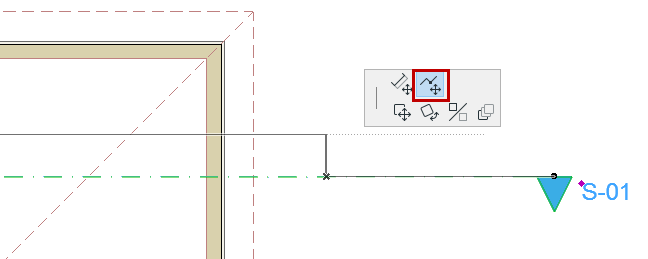

Разрыв и Смещение Линии

  1. Выберите линию Сечения.
  2. Сделайте щелчок в той точке, в которой требуется создать излом.
  3. В локальной панели нажмите кнопку Вставки Разрыва и Смещения.
  4. Переместите курсор и сделайте щелчок для смещения излома сегмента.

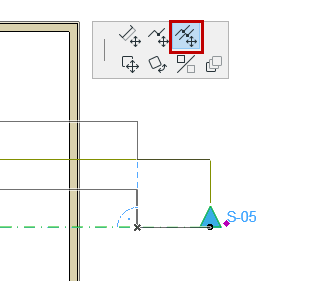

Разрыв Всех Линий Сечений

Если в Разрезе присутствует Предельная Линия и/или линия границы Заднего Плана, то можно воспользоваться кнопкой локальной панели, чтобы Вставить Разрыв для Всех Линий.

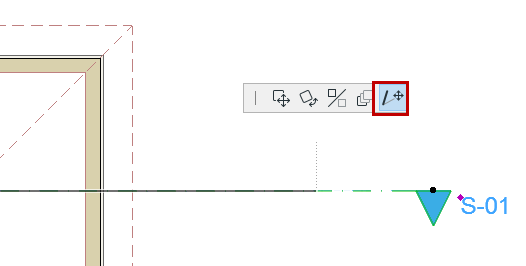

Изменение Размера Линии

  1. Выберите линию Сечения.
  2. Сделайте щелчок в любой конечной точке ее сегмента.
  3. В локальной панели нажмите кнопку Изменения Размеров.

    Прим.: Для Разверток функция изменения размера Линии Сечения недоступна, так как ее длина определяется Границами Помещения.

    См. Отображение и Редактирование Линий и Диапазона Маркера Развертки.

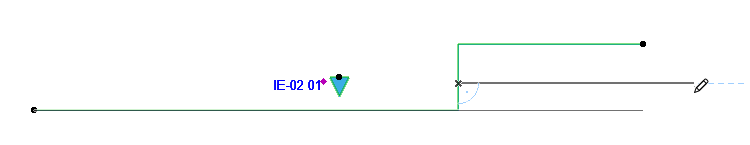

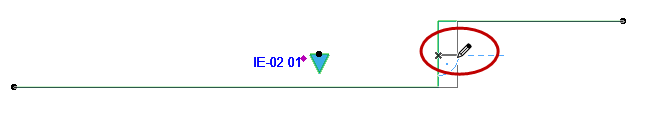

Удаление Разрыва

Чтобы удалить разрыв Линии Сечения, выберите ее сегмент и выполните одно из следующих действий:

  • Воспользуйтесь в локальной панели командой Смещения для выравнивания сегментов.
  • Выберите линию излома и переместите ее за пределы горизонтального диапазона Разреза/Фасада.




Связанная Тема:

Графическое Редактирование Диапазона или Предельных Линий
