Создание чертежа рабочего листа с исходной моделью
Для создания рабочего листа, источник которого берется из модели, разместите маркер рабочего листа в любом из следующих окон: план этажа, разрез/фасад/внутренний вид, рабочий лист или деталь.

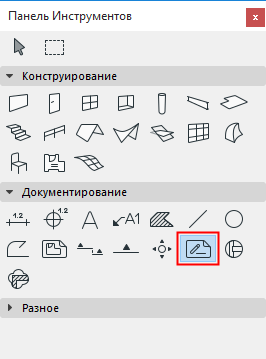

- Выберите инструмент Рабочий лист.
- Убедитесь, что в информационном табло или в диалоге Параметры по умолчанию рабочего листа выбран вариант Создать новый взгляд рабочего листа.
- Выберите в информационном табло любой из геометрических вариантов.
- Геометрический вариант, предполагающий захват всего экрана. Используйте вариант, предполагающий использование одного щелчка: это первый геометрический вариант в информационном табло рабочего листа. Выберите эту пиктограмму и произведите щелчок в любом месте активного окна проекта. При этом создается рабочий лист всего содержимого окна.
- Геометрический вариант, предполагающий задание области. Используйте геометрический вариант многоугольника, прямоугольника, повернутого прямоугольника для указания области рабочего листа.
- Начертите границу рабочего листа и щелчком завершите ее построение.
- После построения границы детали щелкните курсором-молотком на плане этажа для указания места расположения маркера рабочего листа.Прим.: Исходные маркеры рабочего листа выделяются на экране факультативной полупрозрачной сплошной штриховкой. (Используйте команду Вид > Параметры вывода на экран > Выделить исходные маркеры чтобы активировать или деактивировать эту штриховку для всех исходных маркеров. Цвет этой штриховки устанавливается в диалоге команды Параметры > Окружающая среда > Представление на экране.)
- Создается новый взгляд рабочего листа, который также приводится в карте проекта навигатора.
Для определения ссылочной информации, приводимой в исходном маркере рабочего листа:
См. Определение ссылки для исходного маркера.
Другая информация, имеющая отношение к новому рабочему листу, а именно, о его маркере и ссылочных данных, может быть определена в диалоговом окне Параметры рабочего листа.
