Категории Линий

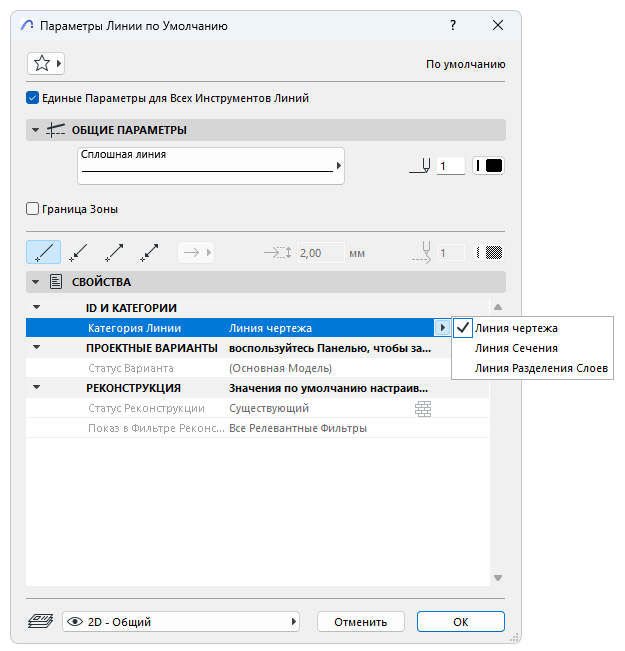

Категории линий назначаются в панели Свойств диалога Параметров Линии.

Категории линий можно использовать для точной настройки Графической Замены и экспорта параметров линий.



Три категории линий: Линии Чертежа, Линии Сечений и Линии Разделения Слоев.

По умолчанию:

  • Всем линий контуров назначается категория "Линия Сечения"
  • Всем линиям разделения слоев (многослойных конструкций) назначается категория "Линия Разделения Слоев"
  • Все прочие линии относятся к категории "Линий Чертежа"

Категории линий могут быть полезны в следующих ситуациях:

  • при декомпозировании многослойных стен на составляющие их линии и штриховки
  • при черчении линий вручную в 2D-видах или сечениях

Назначьте категории этим линиям в соответствии с их функциями. Таким образом даже линии, созданные вручную, могут рассматриваться как Линии Сечения или Линии Разделения Слоев.

Настройка категорий линий может пригодиться и при сохранении файла в формате DXF/DWG: в диалоге Параметров Трансляции DXF/DWG можно выбрать Специальный Слой для экспорта Линий Разделения Слоев.

См. Специальные Слои.
