Слои (Параметры Трансляции DXF/DWG)
Это параметры диалога Параметры Трансляции DXF/DWG.
См. Параметры трансляции DXF/DWG.
Методы
Возможности закладки Методы существенны для операций сохранения.
Создать Слои согласно
- Слои Archicad. В файле DXF/DWG создаются слои согласно слоям, используемым в Archicad. Слои будут сохранять свои характеристики открыть/закрыть и показать/спрятать.
- Не экспортировать пустые слои. Этот вариант становится доступным, если в Создать слои согласно выбрано Слои Archicad. При отметке этого маркера будут экспортироваться только те слои, которые имеют элементы.)
- Номера перьев. В этом случае элементы размещаются в общем слое согласно одного и того же цвета. Специальные метки номеров перьев имеют поле префикса и поле суффикса. Вы можете заполнить их для указания формата созданных имен слоев. Результирующее имя слоя имеет следующий формат: <Префикс>Номер-пера<Суффикс>. Например, если Префикс=’AA_’ и Суффикс=’_PEN’, то все элементы, начерченные пером 23 будут преобразованы в слой ‘AA_23_PEN’ в результирующем чертеже AutoCAD.
Примечание 1: При выборе этого варианта таблица преобразования имен слоев на основе перьев будет использоваться для замены некоторых из имен слоев.
Примечание 2: Для этого варианта не допустимы имена специальных слоев.
- Типы элементов. Приводит к размещению элементов с одинаковым типом в соответствующий слой, например, слой WALLS.
- Слой или объявленный номер пера. Слои AutoCAD создаются на основе слоев Archicad, однако определение преобразования имен слоев на основе перьев обладает преимуществом по сравнению с преобразованием на основе слоев Archicad. При преобразовании на основе слоев Archicad специальные слои имеют преимущество по сравнению с обычными слоями.
- Слой, расширенный номером пера. Слои AutoCAD создаются на основе слоев Archicad, однако из одного слоя Archicad может быть создано несколько слоев в результирующем чертеже AutoCAD, так как в этом случае элементы, расположенные на одном слое Archicad, но имеющие различные номера перьев, располагаются на различных слоях AutoCAD. В этом случае имена слоев формируются следующим образом: <Слой-Archicad>_<Префикс>Номер-пера<Суффикс>.
Примечание 1: При выборе этого варианта будет использоваться таблица преобразования имен слоев на основе перьев для замены частей <Префикс>Номер-пера<Суффикс> имен слоев.
Сохранить Элементы
- Всех Слоев: сохраняются элементы, находящиеся как на отображаемых, так и на скрытых Слоях.
Только Видимых Слоев: элементы на скрытых Слоях не сохраняются.
Note: функция Только Видимых Слоев действует для Чертежей только в том случае, если файлы Чертежей сохраняются отдельно. Если вы сохраняете Макет в виде файла DXF/DWG, то все будут сохранены все слои Чертежей Макета (отображаемые и скрытые).

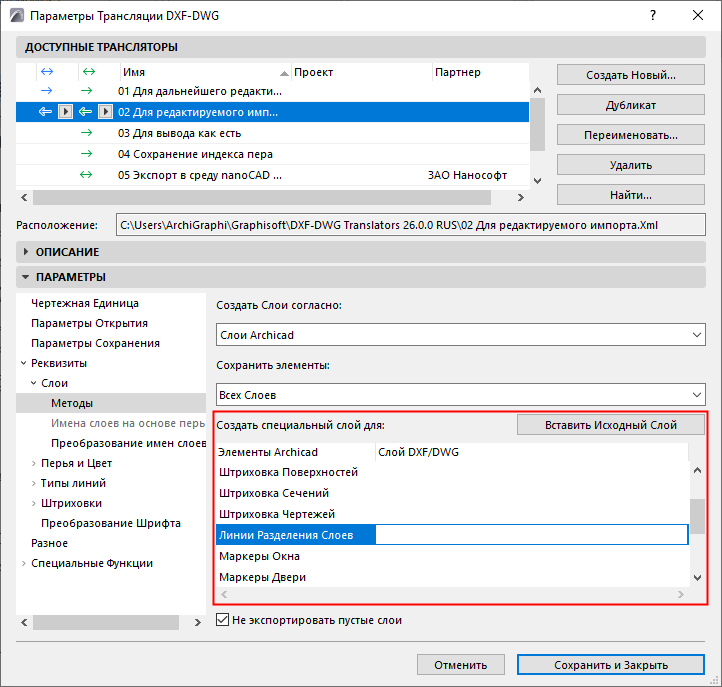

Специальные Слои
Эти поля позволяют присвоить специальные слои окнам, дверям, штриховке чертежей, штриховке поверхностей, штриховке сечений и линиям разделения слоев стен, вместо того, чтобы оставить их на слоях тех конструктивных элементов, которым они принадлежат.
См. также Категории Штриховки и Категории Линий.

- Окна. Если вы введете имя слоя в поле Окна, то все окна будут располагаться на этом слое, а не на том, на котором размещаются их родительские элементы Стен. Эти же правила применяются к дверям.
- Штриховки Чертежей помещаются на Слой, выбранный в поле "Штриховка Чертежей".
- Штриховки Поверхностей: штриховки Перекрытий, Крыш, 3D-сеток и Зон, а также относящиеся к категории "Штриховка Поверхности", помещаются на слой, выбранный в поле "Штриховка Поверхностей".
- Штриховка Сечений применяется для отображения поверхностей сечений элементов, также к ней относятся Штриховки, включенные в категорию "Штриховка Сечения". Эти штриховки помещаются на слой, выбранный в поле "Штриховка Сечений".
- Линии Разделения Слоев в сечениях конструктивных элементов, а также линии, отнесенные к категории "Линий Разделения Слоев", помещаются на слой, выбранный в поле "Линии Разделения Слоев".
- Контуры сечений конструктивных элементов и многослойных конструкций (категория "Линия Сечения") и Линии, относящиеся к категории "Линия Чертежа", остаются на тех Слоях, где они изначально находятся.
- В случае Колонн: если наружный слой отсутствует, то линии контура Колонны назначается категория "Линии Сечения". Если наружный слой присутствует, то контуру Колонны назначается категория "Линий Сечения", а линии между ядром и наружным слоем назначается категория "Линий Разделения Слоев".
- В случае Штриховок: контуру Штриховки, относящейся к категории "Штриховки Сечений", будет назначена категория "Линии Сечения". Контурам штриховки других категорий будет назначена категория "Линий Чертежа".
- Маркеры Окна
- Маркеры Двери
- Фон зон (любая видимая штриховка поверхностей зон).
- Контуры зон.
- Паспорта Зон (геометрия паспортов Зон)
- Тексты Зон (текстовое содержимое Паспортов Зон)
Указанные специальные слои будут иметь силу, даже если они отсутствуют в проекте Archicad.

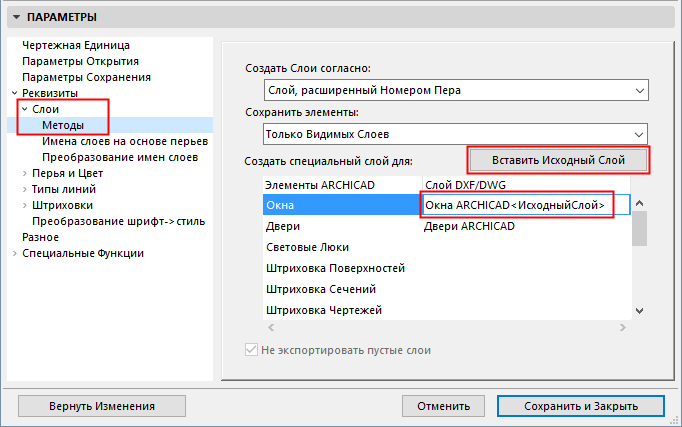

Чтобы имя специального слоя включало имя исходного слоя элемента, содержащегося в стене, нажмите кнопку Вставить исходный слой.
Пример:
Стена, содержащая окна, находится на слое: НАРУЖНЫЕ_СТЕНЫ
Если для окна Вы укажите в поле слоя DXF/DWG следующую строку: ОКНА_НА_
и затем нажмете кнопку Вставить исходный слой, то тогда в этом поле будет содержаться: ОКНА_НА_<ИсходныйСлой>

При этом результирующее имя слоя будет: ОКНА_НА_ НАРУЖНЫЕ_СТЕНЫ
Имена слоев на основе перьев
Если вы сохраняете файл DXF/DWG со значением “Номерам перьев” параметра Создать слои согласно, экспортируемый файл будет содержать слои с именами PEN_<n>, где <n> является индексом пера. Здесь можно задать параметры для указания фактического наименования цвета (например, PEN_BLUE).
Преобразование перо-слой (преобразование имен слоев на основе перьев) аналогично преобразованию слой-слой. Единственное различие заключается в том, что здесь предоставляется возможность выбора стандартного пера Archicad, а не слоя. Вы можете записать только допустимый номер пера в поле пера Archicad.
Преобразование имен слоев
Выберите специальную метку, чтобы показать статус реконструкции: Отметьте этот маркер, чтобы добавить к именам слоев метку, соответствующую статусу реконструкции. Таким образом, все элементы, расположенные на конкретном слое в Archicad, будут связаны с одним из трех слоев DWG, в зависимости от статуса реконструкции каждого элемента.
Для создания элемента таблицы преобразования слой-слой нажмите кнопку Новый и укажите слои в диалоговом окне.
Выберите допустимый слой Archicad из всплывающего меню в диалоговом окне Преобразование слоев. Нажмите ОК для добавления элемента в таблицу. Затем назначьте соответствующий слой со стороны DXF/DWG.
Для модификации существующего элемента сделайте двойной щелчок на нем, измените его и запишите результат изменений в таблицу.
Для удаления одного или нескольких элементов выберите их и нажмите кнопку Удалить.
