Черчение 2D-штриховки

Инструмент Штриховка можно использовать для черчения вручную заштрихованных областей, например, на Фасадах и Разрезах.

  1. В диалоге Параметров Штриховки задайте нужную Категорию Штриховки.

    • Первые три категории (Чертежей/Сечения/Поверхности) определяются параметрами, заданными в диалоге Штриховки. См. Категории Штриховки
    • Используйте категорию, соответствующую функции Штриховки: если требуется начертить элемент в сечении, то следует применить Штриховку Сечения; если надо начертить видимый элемент (находящийся за плоскостью сечения), то следует применить Штриховку Поверхности.
    • Две другие категории (Строительный Материал и Покрытие) упрощают создание штриховок сечений на основе Строительных Материалов и штриховок поверхностей на основе Покрытий. См. приведенное ниже описание.
  2. Выпадающий список Штриховок содержит только Штриховки заданной Категории. Выберите тип Штриховки (либо Покрытие или Строительный Материал).
  3. Начертите штриховку вручную.

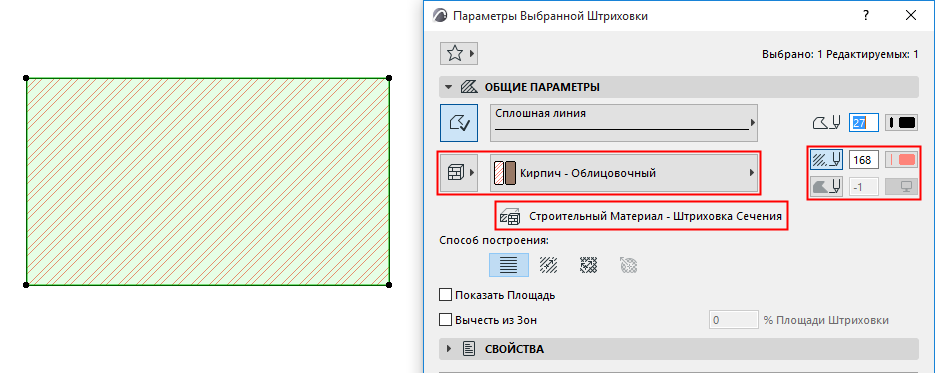

Строительный Материал (Штриховка Сечения)

В этом случае применяется штриховка сечения и цвет выбранного Строительного Материала.

Цвета переднего плана/фона элемента Штриховки можно при необходимости заменить.



Примечание:

  • Относящиеся к этой категории элементы Штриховки рассматриваются в Правилах Графической Замены как “Штриховка Сечения”.
  • В критериях (например, функции Найти и Выбрать или в Интерактивных Каталогах), “Строительный Материал - Штриховка Сечения” является отдельным условием.

Покрытие (Штриховка Поверхности)

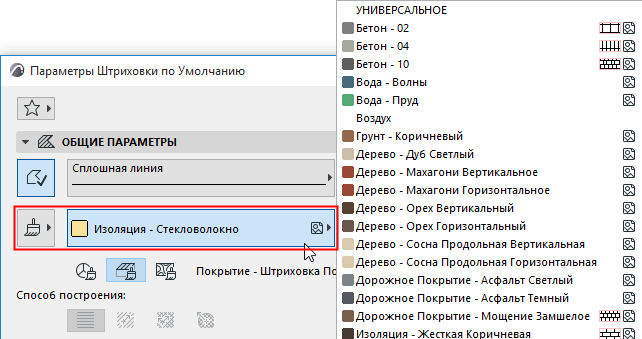

  1. Выберите из выпадающего списка нужное Покрытие.

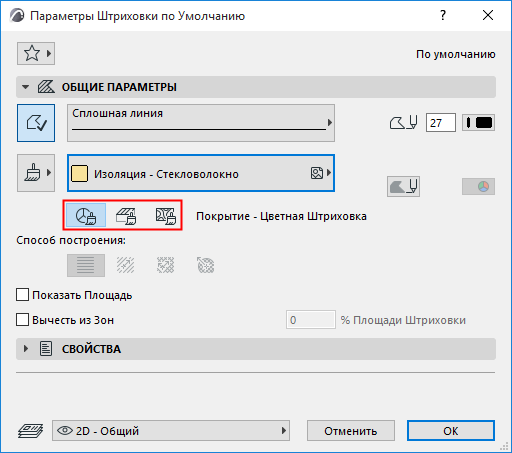

  2. Задайте использование Цвета, Покрытия или Текстуры выбранного Покрытия.


    Примечание:

    • Относящиеся к категории "Покрытия" элементы Штриховки рассматриваются в Правилах Графической Замены как “Штриховка Поверхности”.
    • В критериях (например, функции Найти и Выбрать или в Интерактивных Каталогах) Цветная Штриховка, Штриховка Поверхности и Штриховка Текстуры представляют собой отдельные условия.

Покрытие - Цветная Штриховка

Используется Перо Фона Покрытия.

Этот цвет можно заменить для элемента Штриховки.

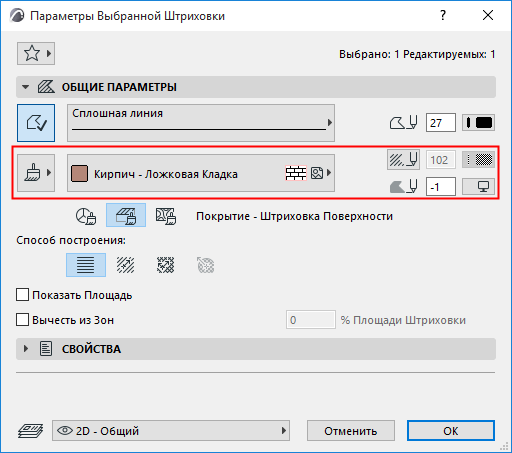

Покрытие - Штриховка Поверхности

Используется Перо Переднего Плана Штриховки Поверхности Покрытия.

Перья Переднего Плана и Фона можно заменить для элемента Штриховки.

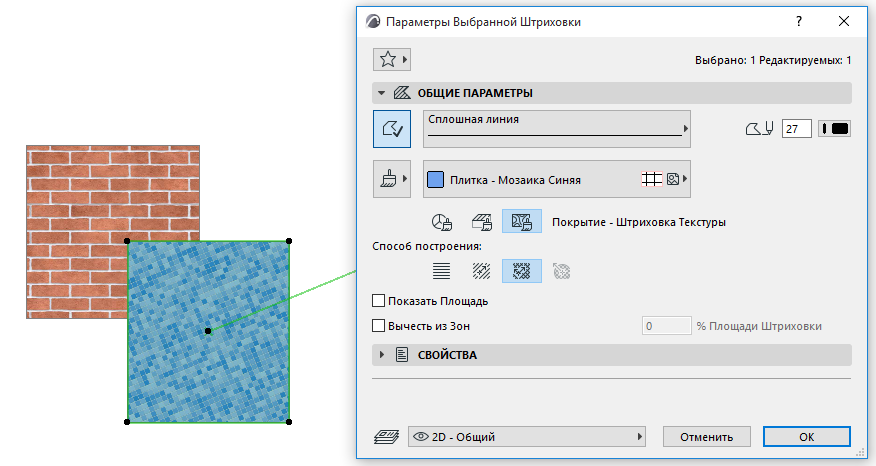

Покрытие - Штриховка Текстуры

Эта Штриховка основывается на Текстуре Покрытия. Для нее не используются перья.


Graphical user interface, applicationDescription automatically generated

Связанная Тема:

Категории Штриховки

Инструмент Штриховка
