Категории Штриховки
Три Категории Штриховки: Чертежей, Поверхностей и Сечений.
Категории Штриховки применяются:
- для включения той или иной штриховки в выпадающие списки Штриховок
- для выбора и создания вручную Штриховок при помощи Инструмента Штриховка
- в Правилах Графической Замены для определенных категорий Штриховок
- в критериях (например, функции Найти и Выбрать или в Интерактивных Каталогах)
- при экспорте Штриховок Сечений (например, при экспорте DXF)
Настройка Доступности Штриховок по Категориям (Чертежей, Поверхностей, Сечений)

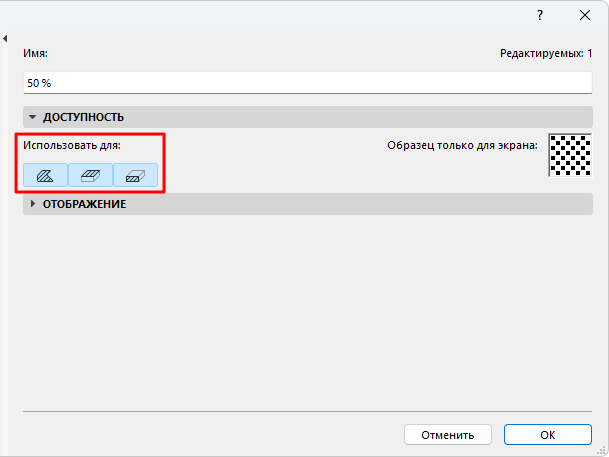

Панель Доступности в диалоге Штриховки позволяет включить каждую Штриховку в одну или несколько категорий.
В выпадающих списках штриховок могут отображаться не все существующие в проекте Штриховки. Выпадающие списки Штриховок присутствуют в различных диалогах, и в них отображаются Штриховки только тех Категорий, которые могут быть применены в конкретной ситуации.
- Активируйте команду меню Параметры > Реквизиты Элементов > Штриховки.
- Выберите Штриховку (Штриховки) для редактирования.
- Нажмите одну или несколько кнопок Использовать для, чтобы задать Категорию Штриховки: Чертежей, Поверхности и/или Сечения.
Штриховки Чертежей
Штриховки Чертежей чертятся вручную при помощи Инструмента Штриховка.
Штриховки Поверхностей
Штриховки, относящиеся к категории “Поверхности”, можно применять
- В диалогах Параметров тех инструментов, которые могут использовать штриховки поверхностей
- В панели Переднего Плана Штриховки Поверхности диалога Покрытий
- Для Правил Графической Замены Штриховок Поверхности
Штриховки Сечений
Штриховки, относящиеся к категории “Сечения”, можно применять
- В диалоге Строительных Материалов
- В диалогах Параметров GDL-элементов (для которых используются штриховки сечения)
- Для Правил Графической Замены Штриховок Сечения
Note:
- элементы, относящиеся к “Штриховке Сечения”, можно также размещать на отдельном слое при экспорте файлов в формате DXF/DWG. См. Специальные Слои.
- Штриховки-Рисунки нельзя использовать в качестве штриховок сечений.
Штриховки на основе Строительных Материалов и на основе Покрытий
Создавая штриховки вручную при помощи Инструмента Штриховка, можно использовать две дополнительные Категории Штриховок, соответствующие штриховкам сечений Строительных Материалов и штриховкам на основе Покрытий (штриховок поверхностей, цвета или текстуры).
