Нанесение Размеров Толщины Стен или Перекрытий

Для Стен в окнах Плана Этажа/Разреза и для Перекрытий в окне Разреза:

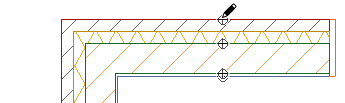

  1. Активируйте инструмент Линейный Размер и сделайте щелчок на линии контура образмериваемого элемента.
  2. В результате на линиях контуров, линиях разделения слоев и/или линии привязки (в зависимости от Параметров Деталей Размеров - см. ниже) появятся временные точки привязки.

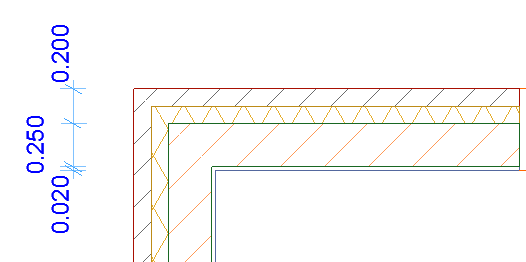

  3. Сделайте двойной щелчок курсором-молотком для указания места расположения размерной линии.

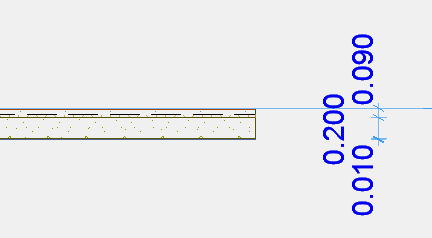

В окне Разреза таким же образом можно наносить размеры толщины Перекрытий:

DimSlabinSection.png     DimSlabinSectionDone.png

При размещении последовательности маркеров, указывающих размер толщины многосекционной стены, будут показываться только те размерные узлы, которые располагаются на стенах, размещенных перпендикулярно размерной цепочке.

Связанная Тема:

Толщина Одним Щелчком

Автоматическое Нанесение Размеров Слоев Многослойных/Профилированных Элементов

Для автоматического нанесения размеров отдельных слоев и/или линий привязки многослойных или профилированных элементов:

  1. Откройте в диалоге Параметров Линейного Размера панель Деталей Размеров (или воспользуйтесь соответствующими элементами управления в Информационном Табло).
  2. Выберите Автоматические Размеры и настройте дополнительные параметры.

    Активируйте нужные маркеры создания размеров.

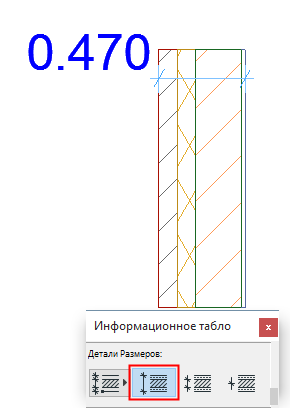

Размеры по Наружным Поверхностям

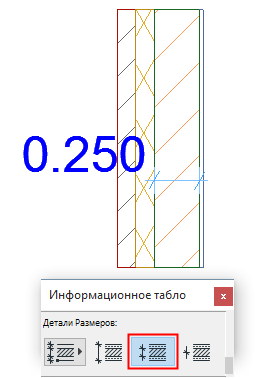

Размеры по Поверхностям Несущих Слоев

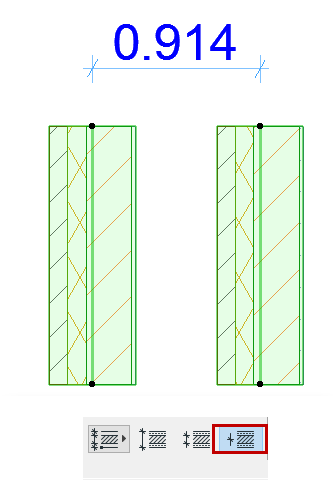

Линии Привязки Размеров
