Отметки Высоты

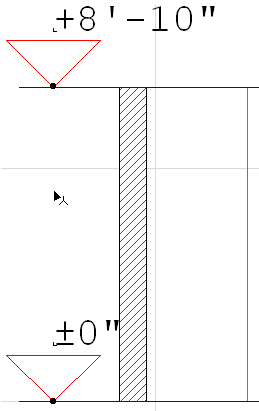

Отметки Высоты: Этот способ построения Линейных Размеров позволяет наносить размеры (отметки) высоты в окнах Разрезов/Фасадов/Разверток и 3D-документов.


Прим.: На Плане Этажа или в окнах Рабочего Листа/Детали используйте Отметки Уровней. См. Отметки Уровней .

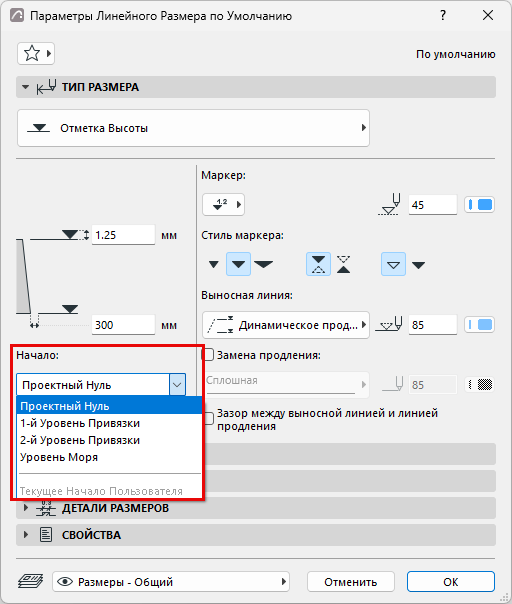

Отметки высоты вычисляются относительно начала проставления размеров, которое выбирается из всплывающего меню Начало размеров в диалоге Параметры отметки высоты.


  • Проектный Нуль
  • Уровень Моря (задается в диалоге Параметры > Рабочая Среда Проекта > Уровни Привязки)
  • Уровень Привязки (задается в диалоге Параметры > Рабочая Среда Проекта > Уровни Привязки)
  • Текущее начало пользователя. Этот вариант появляется только для выбранных цепочек отметок высоты и указывает, что начало пользовательской системы координат было изменено с момента размещения цепочки и она не была обновлена.

Нанесение Цепочки Отметок Высоты

  1. Активируйте инструмент Линейный Размер и выберите Геометрический Вариант создания Отметок Высоты.

  2. В окне Разреза/Фасада/Развертки или 3D-документа: щелчками мыши укажите точки привязки Отметок Высоты.

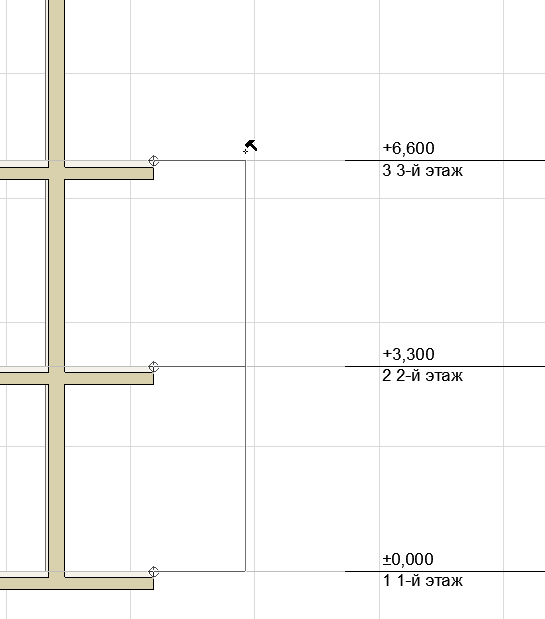

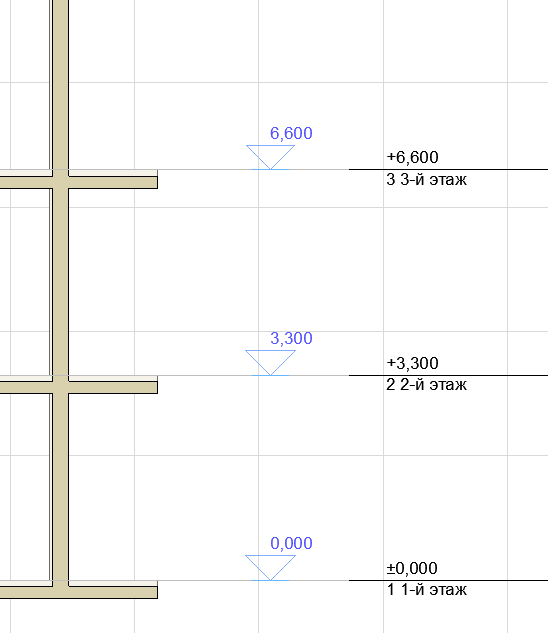

  3. Сделайте двойной щелчок мышью (или нажмите ОК в Панели Управления), а затем, переместив курсор, принявший форму Молотка, в место, подходящее для размещения цепочки отметок, еще раз щелкните мышью.

    ElevDimHam.PNG     ElevDimPlaced.PNG

В окнах Разреза/Фасада/Развертки можно нанести размеры сразу для всех Линий Уровней Этажей.

См. Параметры Разреза/Фасада - панель Уровни Этажей.

Выберите Отметки Высоты

При нажатой клавише Shift сделайте щелчок на невидимой линии размерной цепочки (наведенный на нее курсор принимает форму значка Мерседес со Стрелкой).
