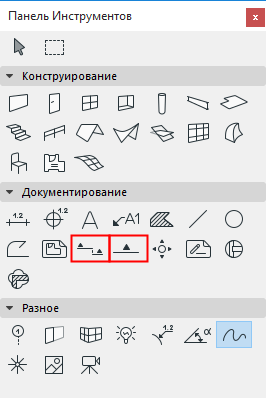

Параметры Разреза и Фасада

Параметры Детали/Рабочего Листа - панель Общие Данные

Обозначение на плане (Ссылочный ID): ID присваивается по умолчанию, но вы можете изменить его вручную при помощи данного поля.

Имя: Отображается в панели Навигатора и в названии вкладки Разреза/Фасада.

Размещение Нового Маркера Разреза/Фасада (Параметры по Умолчанию)

Воспользуйтесь выпадающими меню для настройки способа создания Разреза/Фасада.

Если вы выберете Создать Новую Проекцию:

ссылка Маркера может содержать

• проекцию, идентифицируемую по своему расположению в Карте Проекта,

или

• первый размещенный чертеж проекции, идентифицируемый по своему расположению в Книге Макетов.

Если вы выберете Разместить Связанный Маркер:

то Ссылкой Маркера может являться:

• выбранная проекция
• выбранный чертеж
• первый размещенный чертеж выбранной проекции
• первый размещенный чертеж выбранного вида

Если вы выберете Разместить Несвязанный Маркер:

Ссылка Маркера не будет содержать никакой связанной информации; Вы можете задать специальный текст (параметры Первая Строка Текста/Вторая Строка Текста) в панели Маркер, расположенной ниже.

Ссылка на: здесь отображается путь (место расположения в иерархии Навигатора) к выбранному ссылочному элементу. здесь отображается путь (место расположения в иерархии Навигатора) к выбранному ссылочному элементу.

Переопределение Размещенного Маркера Разреза/Фасада (при выбранном Маркере):

В выпадающем списке отображается статус выбранного Маркера (Исходный Маркер, Связанный Маркер или Несвязанный Маркер).

При помощи этого списка можно изменить текущий статус.

Чтобы переопределить Ссылку Маркера: Выберите нужную ссылку из выпадающего меню или нажмите кнопку Найти для выбора проекции/вида/чертежа, путь к которому должен содержать Маркер. Набор доступных вариантов зависит от статуса Маркера (Исходный Маркер, Связанный Маркер или Несвязанный Маркер).

Для Несвязанного Маркера можно задать специальный текст (параметры Первая Строка Текста/Вторая Строка Текста) в панели Маркер, расположенной ниже.

Статус (только для Исходных Маркеров)

Выберите статус, определяющий взаимосвязь Разреза/Фасада с Планом Этажа (с моделью).

• Автоматически Перестраиваемая Модель: Вид будет автоматически перестраиваться, если он активируется после каких-либо изменений модели.
• Вручную Перестраиваемая Модель: Вид не будет обновляться автоматически. Для его обновления необходимо будет воспользоваться командой меню Вид > Обновить > Перестроить из Модели.
• Чертеж: Элементы модели будут преобразованы чертежные 2D-элементы, которые никак не будут связаны с моделью и не будут обновляться автоматически. Однако вы можете вручную обновить чертеж, чтобы в нем отразились все изменения модели.

Показать на Этажах (только для Исходных Маркеров)

Выберите этажи, на которых должен отображаться маркер и линии сечения.

• Если применена Неограниченная Высота: выберите вариант Все или назначьте определенный этаж (воспользуйтесь выпадающим списком этажей или кнопкой Выбрать Этаж).
• Если Высота Ограничена, то появляются две дополнительные возможности. Полностью находящиеся в указанном Диапазоне: Линия и маркер будут отображаться только на тех этажах, которые полностью попадают в заданный диапазон высот. Частично находящиеся в указанном Диапазоне: Линия и маркер будут отображаться только на тех этажах, которые хотя бы частично попадают в заданный диапазон высот.

Глубина (только для Исходных Маркеров)

Глубина - это горизонтальный диапазон пространства модели, который должен отображаться в окне Разреза/Фасада.

• Неограниченная: Все элементы за линией сечения будут видны в окне Разреза/Фасада, если они не перекрываются другими элементами.
• Ограниченная: В окне Разреза/Фасада не будут отображаться элементы, оказавшиеся за линией предела диапазона. Предельная линия задается щелчком курсором-глазом после создания линии Разреза/Фасада.
  Прим.: Предельная линия Маркера видна только на экране, она не отображается на Макетах и при выводе чертежей.

  См. Показ Линий Детализации Маркеров.

• Отсутствует: Будут показаны отображаться только элементы в плоскости сечения. Этот вариант недоступен для Фасадов.

Высота (только для Исходных Маркеров)

Параметр Высоты определяет вертикальный диапазон модели, отображаемый в окне Разреза/Фасада.

• Неограниченная: будут отображаться все элементы модели.
• Ограниченная. Показ модели определяется заданным диапазоном высот. Введите значения верхней и нижней отметок диапазона высот. Нажав кнопку с символом стрелки, можно выбрать уровень привязки отметок высоты: от Проектного Нуля или от конкретного этажа.





Панель Отображение Модели

См. Отображение Модели (Виды Сечений).

Параметры Разреза/Фасада - панель Маркер

Параметры Линии Сечения (только для Разреза)

• Выберите Тип Линии и толщину/цвета перьев для Линии Сечения и ID.
  Прим.: Линия Глубины Разреза (предельная линия) с Ограниченной Глубиной отображается только на экране. Ее реквизиты (тип линии и перо) можно настроить при помощи команды меню Параметры > Окружающая Среда > Представление на Экране.





• Активируйте создание Непрерывной или Сегментированной Линии Сечения.
  • Сегментированная: Воспользуйтесь маркерами справа, чтобы настроить показ сегментов.
    • первый сегмент
    • внутренние сегменты на изломе
    • последний сегмент
    • Длина: значение длины каждого сегмента.

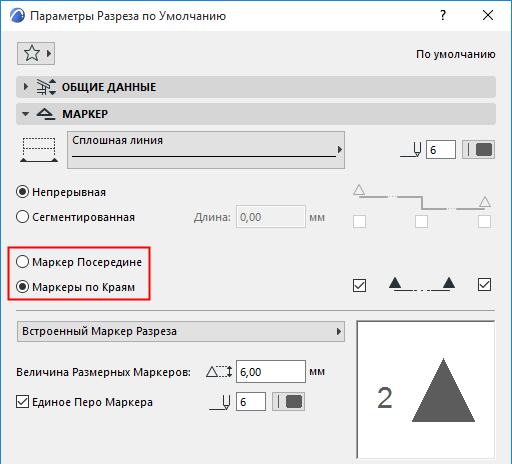

Расположение и Тип Маркера

Выберите вариант Маркер Посередине или Маркеры По Краям.

Можно индивидуально управлять показом маркеров Линии Разреза/Фасада.

Выберите Типа Маркера: Выбранный 2D-символ маркера будут отображен в окне предварительного просмотра.

Настройте размер и перо Маркера.

Единое Перо Маркера: Активируйте этот маркер, чтобы использовать одно и то же перо для всех элементов маркера независимо от каких-либо других настроек перьев.

Параметры Разреза/Фасада - панель Стиль Текста Маркера

См. Стиль Текста .

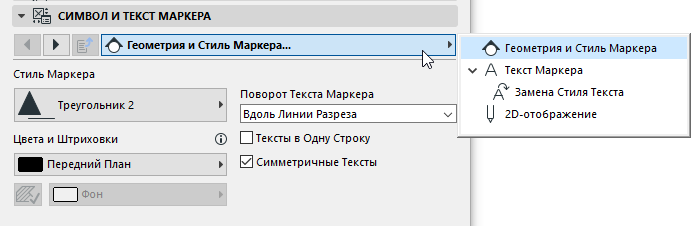

Параметры Разреза/Фасада - панель Символ и Текст Маркера

Вкладки этой панели предназначены для настройки данных и внешнего вида Маркера, выбранного в расположенной выше панели Маркер.

Возможные настройки Геометрии и Стиля зависят от загруженных в библиотеку объектов Маркеров.

Изменения настроек отображаются в окне предпросмотра, находящемся в панели Маркер.

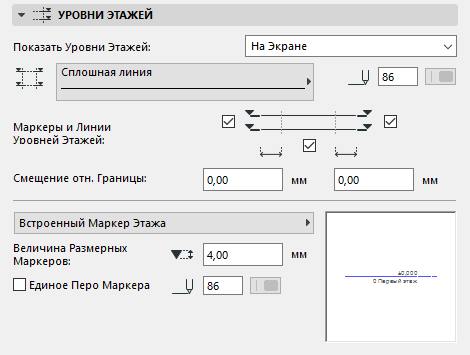

Параметры Разреза/Фасада - панель Уровни Этажей

Настройте показ Линий и Маркеров Уровней Этажей для данного вида.

Показать Уровни Этажей

• На Экране: Линии Этажей будут отображаться только на экране, но не при печати.
• На Экране и при Печати:
• Нет

  Для получения дополнительной информации, см. Линии Уровней Этажей.

Выберите тип и перо для линий уровней этажей.

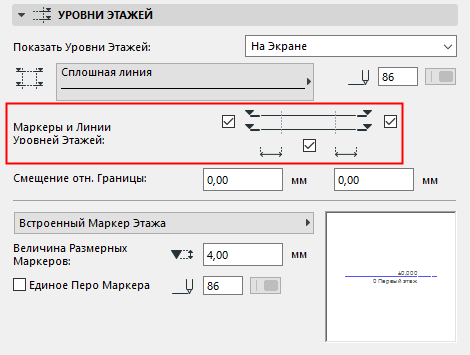

Показ Маркеров и Линий Уровней Этажей

• Активируйте показ Маркеров Этажей слева и/или справа
• Включите или отключите показ Линий Уровней Этажей
  Прим.: Вы не сможете деактивировать этот маркер, если для параметров Смещения обоих Маркеров Этажей задано нулевое значение.

Настроить расположение уровней этажей в окне Разреза/Фасада можно при помощи команды меню Конструирование > Редактировать Уровни Этажей.

Смещение относительно Границы: Задайте величину смещения Линий Уровней Этажей за пределы Разреза/Фасада.

Выберите Типа Маркера: Выбранный 2D-символ маркера будут отображен в окне предварительного просмотра.

Настройте размер и перо Маркера.

Единое Перо Маркера: Активируйте этот маркер, чтобы использовать одно и то же перо для всех элементов маркера независимо от каких-либо других настроек перьев.

Параметры Разреза/Фасада - панель Стиль Текста Уровней Этажей

См. Стиль Текста .

Параметры Разреза/Фасада - панель Символ и Текст Уровней Этажей

Эта панель предназначена для настройки отображения Маркеров Уровней Этажей (выбранных в панели Уровней Этажей).

Параметры Разреза/Фасада - панель Показ Осей

При помощи этой панели можно настроить отображение Осей в данном Разрезе/Фасаде.

Показать Оси: активируйте этот маркер, чтобы отобразить Оси.

При помощи следующих элементов можно ограничить показ Осей.

• Показать Оси по Этажам: Установите переключатель в положение Выбранные, чтобы получить возможность отобразить Оси с определенных Этажей. Нажмите кнопку Выбор Этажей, чтобы выбрать этажи показа Осей (если Оси отображаются на выбранных этажах, то они также будут отображаться и в окне Разреза/Фасада).
• Показать Оси по Маркировке: Установите переключатель в положение Выбранные, чтобы получить возможность отобразить Оси с определенной Маркировкой. Нажмите кнопку Выбора Элементов, чтобы выбрать отдельные Оси.
  Прим.: Эти два критерия фильтрации соединяются логической связкой “И”: если задаются критерии по Этажам и Маркировке, то в Разрезе/Фасаде отображаются только те Оси, которые отвечают сразу двух критериям.

Размерные линии: Нанесение размеров между линиями Осей. Задайте расположение этой размерной цепочки по вертикали и выберите уровень привязки.

Общий размер: Нанесение размера между крайними осями, отображаемыми в окне Разреза/Фасада. Задайте расположение этой размерной цепочки по вертикали и выберите уровень привязки.

Эти размерные линии будут использовать Параметры Линейных Размеров по Умолчанию. Если на Плане Этажа добавляется новая Ось, соответствующая критериям показа Осей в окне Разрезе/Фасада, то она будет включена в размерную цепочку.

Автоматически смещать Маркеры Осей, если они накладываются: Маркеры накладывающихся друг на друга Осей автоматически будут смещаться в сторону.

Показать неперпендикулярные элементы Сетки Осей: По умолчанию в окнах Разрезов/Фасадов отображаются только те Оси, которые располагаются перпендикулярно Линии Разреза/Фасада и попадают в диапазон его Глубины (криволинейные Оси по умолчанию не отображаются в окнах Разрезов/Фасадов).

Активируйте этот маркер, чтобы в окне Разреза/Фасада отображались Оси, расположенные не перпендикулярно Линии Разреза Фасада, но пересекающие ее на Плане Этажа. Эти Оси будут отображены в точках пересечения их линий с Линией Разреза/Фасада.
