Линия-Выноска
Доступно для Текстовых Выносок и Размерных Текстов.
Активация Линии-Выноски

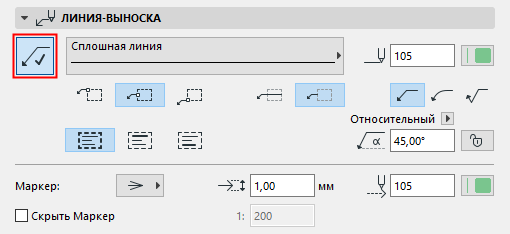

Нажмите кнопку Линия-Выноска, чтобы активировать показ и параметры этой линии.
Настройте Тип и Перо линии-выноски.
Соединение Линии-Выноски с Текстовым Блоком

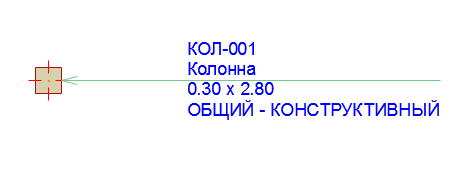

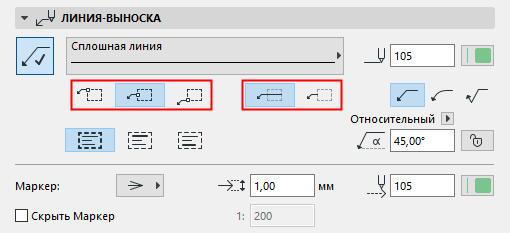

Эти элементы управления переключают способы соединения Линии-Выноски с Текстовым Блоком (сверху, по центру, снизу).
Если необходимо, включите продление линии-выноски, чтобы подчеркнуть строку текста.
Соединение Линии-Выноски с Первой/Последней Строкой Текста

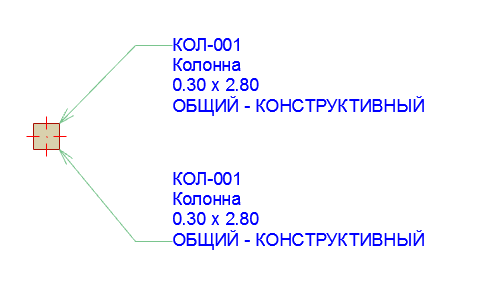

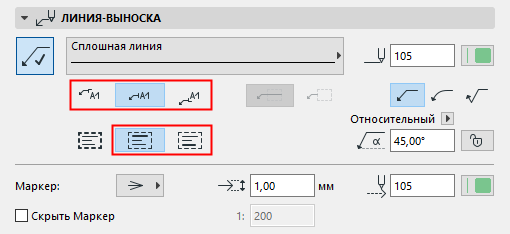

Эти переключатели предназначены для соединения Линии-Выноски с первой или последней строкой текста (с выравниванием по верху, по центру или по низу строки):
Выберите прямолинейную, криволинейную или инвертированную форму Линии-Выноски.
Введите значение Начального Угла Линии-Выноски в диапазоне от 0 до 90 градусов (по умолчанию используется значение 90 градусов). Этот угол измеряется между выноской и Размерной Линией. Кнопка с изображением замка позволяет зафиксировать угол во избежание его случайного изменения.
Настройте стиль, цвет и размер Маркера линии-выноски.
Скрыть Маркер: Воспользуйтесь этой опцией, чтобы маркер линии-выноски не отображался начиная с определенного масштаба (указываемого в расположенном справа поле).
См. также Редактирование Текстового Блока.
Автоматическое Создание Линии-Выноски (Только для Размерных Текстов)

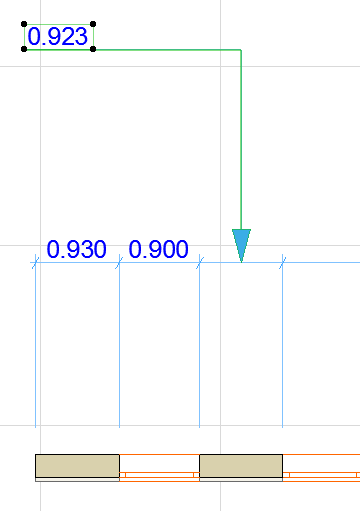

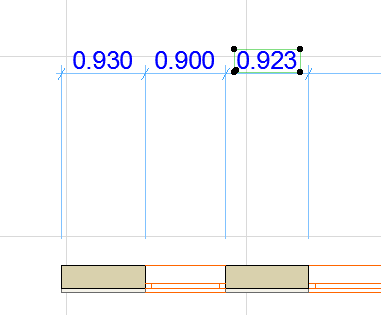

Даже если Линия-Выноска не активирована, она будет создана автоматически при перемещении блока Размерного Текста вручную за пределы определенного диапазона.
Эта автоматически создаваемая Линия-Выноска исчезает при выполнении одного из следующих действий:
