Редактирование Оси

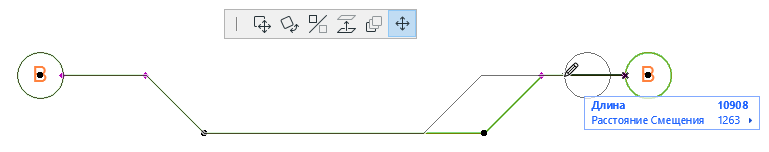

Редактирование Длины Линии Оси

Длину любой Оси можно изменить при помощи команды Локальной Панели выберите Элемент Оси, а затем нажмите кнопку Изменения Размеров.

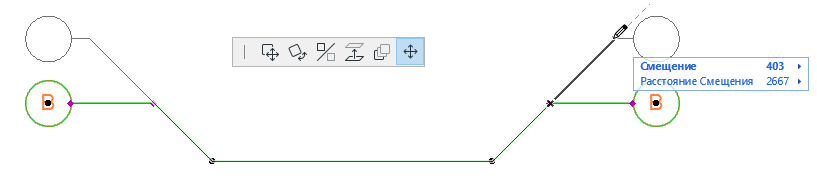

Смещение Маркеров относительно Линии Оси

Выберите элемент Оси. Щелкните на одной из двух редактируемых узловых точек, располагающихся на концах смещаемого сегмента Линии Оси. Затем переместите Маркер.

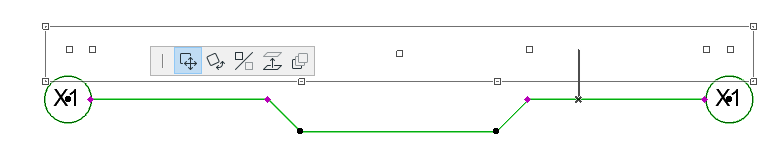

Редактирование Расположения Оси

Горизонтальное расположение Оси можно изменить только в окне Плана Этажа или в 3D-окне. Выберите Ось и воспользуйтесь Локальной Панелью или клавишными командами для Перемещения, Зеркального Отражения или Вращения элемента или его копий.



Расположение Оси по вертикали (значение Z) можно отредактировать:

  • в 3D-окне ;
  • В панели 3D-вид Диалога Параметров Оси;
  • в Информационном Табло.
