Инструмент Ось

Инструмент Сетка Осей позволяет размещать отдельные элементы Осей или целые системы сеток осей.

Вы можете осуществлять привязку к Осям и создавать по ним элементы.

Инструмент Ось предназначен для создания отдельных координатных Осей (в противоположность Конструктивной и Шаговой Сеткам, настраиваемым при помощи команды меню Вид > Сетки и Плоскость Редактирования > Сетки и Фон, и применяемым глобально для повышения точности создания и редактирования элементов в 2D).

Инструмент Ось предназначен для создания сетки координационных Осей проекта. Оси являются интерактивными элементами, которые можно редактировать при помощи диалога Параметров Оси.

См. Инструмент Ось.

Оси можно создавать в окне Плана Этажа и в 3D-окне, однако они отображаются и в окнах Разрезов, Фасадов, Разверток и 3D-документов.

Оси определяют вертикальную привязку элементов модели. Как и другие элементы модели, Оси сохраняются вместе с видами.

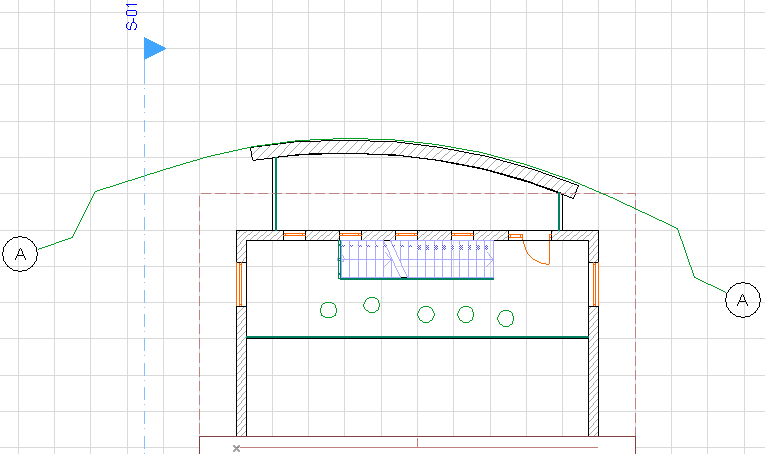

Рис. 1. Ось на Плане Этажа

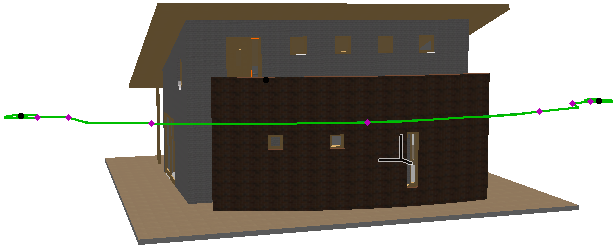

Рис. 2. Ось в 3D-окне

Для создания Сетки Осей воспользуйтесь командой меню Конструирование > Сетка Осей. В открывшемся диалоге Параметров Сетки Осей можно настроить всю систему осей, а также активировать нанесение осевых размеров и создание балок, колонн или объектов по осям и в точках их пересечения.

См. Параметры Сетки Осей.

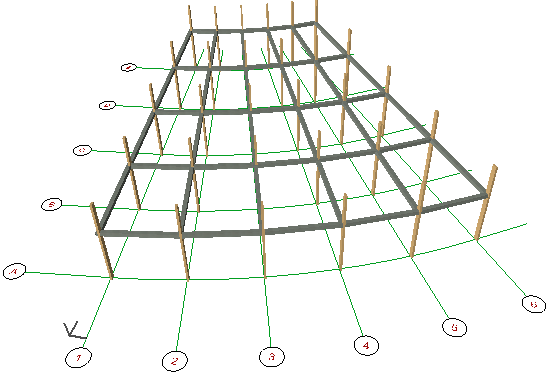

На приведенном ниже рисунке показана Сетка Осей в 3D-окне с балками и колоннами, размещенными в точках пересечения осей:
