Создание Сетки Осей

Чтобы разместить в проекте систему ортогональных или криволинейных Осей, можно воспользоваться функций создания Системы Осей. Команда Сетка Осей позволяет создать сразу все Оси на основе определенной схемы и даже создать конструктивные элементы по этой схеме. Можно также сразу нанести все осевые и габаритные размеры.=.

Сетка Осей – это система элементов Осей, в которой каждый элемент можно редактировать по отдельности.

Активируйте команду меню Конструирование > Сетка Осей. Настройте все необходимые параметры.

См. Параметры Сетки Осей.

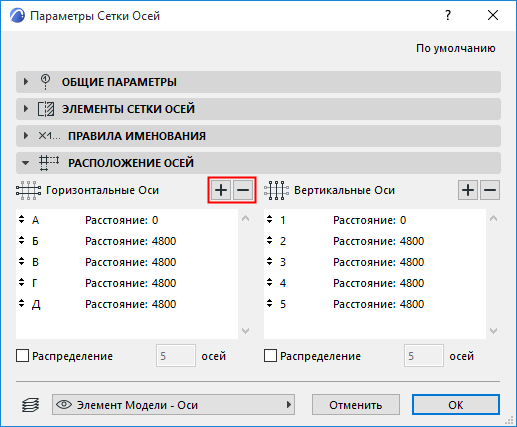

Количество продольных и поперечных Осей, составляющих Сетку, зависит от настроек панели Расположения Осей. Для добавления/удаления Осей воспользуйтесь кнопками, помеченными символами “плюс” или “минус”.



Количество Осей отображается в расположенных ниже полях.

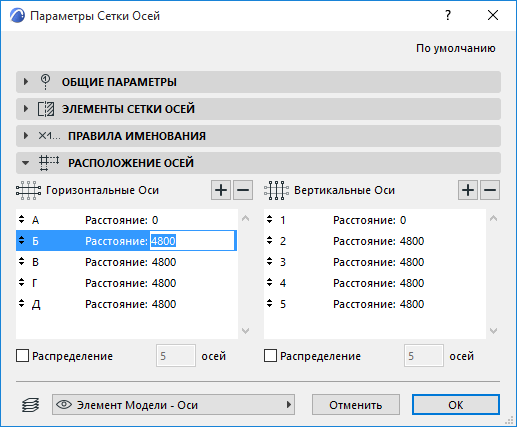

Сделайте щелчок в поле Расстояния, чтобы задать величину смещения от предыдущей Оси.



Если нужный шаг Осей неизвестен, то для продольных и поперечных Осей можно активировать маркеры Распределения . В этом случае в процессе размещения Системы Осей потребуется указать ее начальную и конечную точки, а все Оси будут распределены автоматически с равным шагом.

Настроив все параметры, нажмите кнопку ОК.

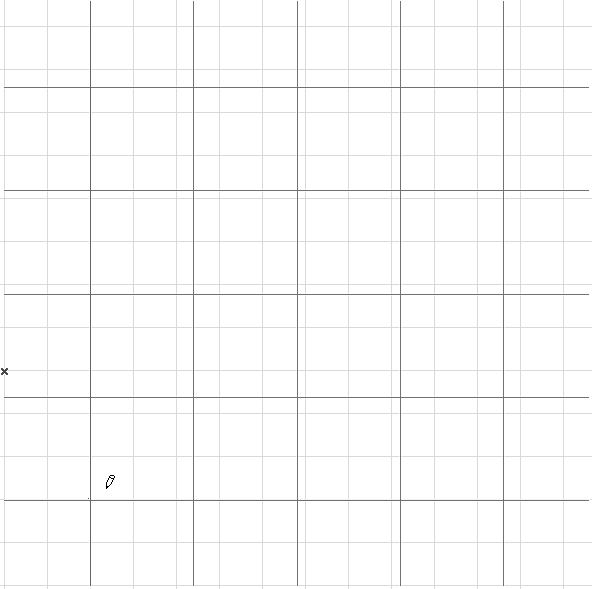

При этом возле курсора появится контур Сетки Осей, следующий за перемещением курсора. Для размещения Сетки Осей следует сделать два щелчка мышью.

  • Первый щелчок определяет место расположения точки привязки, указанной в параметрах Сетки Осей.

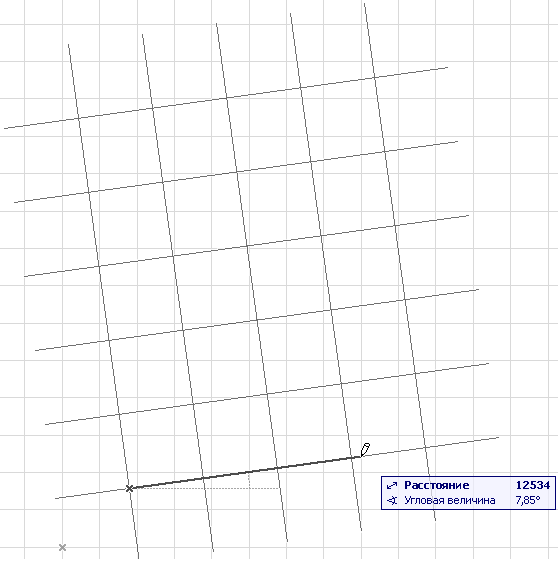

  • Второй щелчок определяет угол поворота сетки.
  • Если вы активировали функцию Распределения, то потребуется сделать еще один или два щелчка мышью (в зависимости от количества активированных маркеров), чтобы задать расстояние между крайними Осями.

    0016_placegs_0.png   0016_placegs_1.png

    Прим.: Вы можете выбрать и отредактировать все или отдельные Оси, воспользовавшись стандартными командами редактирования элементов.

Создание Объектов, Колонн или Балок по Сетке Осей

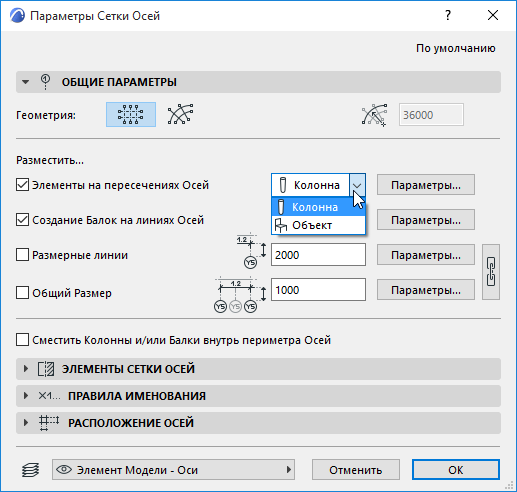

Элементы управления, присутствующие в панели Общих Параметры диалога Параметров Сетки Осей, позволяют автоматически размещать объекты или колонны в местах пересечения Осей, а также создавать Балки вдоль каждой Оси.

Прим.: При размещении радиальной Сетки Осей можно автоматически создавать криволинейные или прямолинейные балки по линиям Осей.

Кнопки Параметры, находящиеся рядом с маркерами, позволяет открыть диалоги Параметров соответствующих инструментов (Колонны, Объекта или Балки).

Для получения подробной информации см. Параметры Сетки Осей: панель Общие Параметры.

Балки, Колонны и Объекты, создаваемые совместно с Сеткой Осей, являются независимыми элементами, то есть они не могут перемещаться или поворачиваться вместе с Осями.



Смотреть видео

Нанесение Осевых Размеров

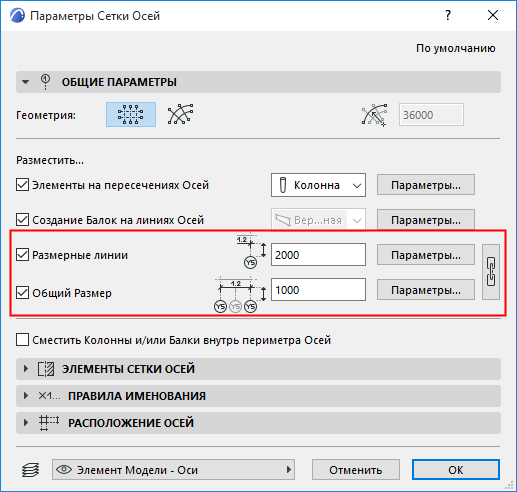

Два дополнительных маркера, находящиеся в панели Общих параметров, предназначены для автоматического нанесения межосевых размеров и общих размеров Сетки Осей.

Эти размеры ассоциируются с Осями.

Кнопки Параметры, расположенные справа от этих маркеров, открывают диалог Параметров Линейного Размера по Умолчанию, в котором можно настроить все параметры размеров. Например, можно настроить отображение межосевых размеров курсивом, а для Общего Размера применить жирный шрифт.

Если для обоих типов размеров требуется применить одинаковые настройки, то можно воспользоваться кнопкой с символом цепочки, находящейся правее кнопок Параметров.
