Панель Детали Размеров

Показывать также Высоту Отверстий

 Активация этого маркера приводит к отображению высоты проемов в дополнение к значению ширины. При активации маркера становится доступен переключатель, управляющий вариантом отображения значения Высоты:

• Всегда с учетом Превышения: В значение высоты включается превышение номинального размера по Высоте.
• Всегда без учета Превышения: В значение высоты не включается превышение номинального размера по Высоте.
• Определяется Шириной: Если измеряемая Ширина включает превышение номинального размера, то значение Высоты также включает превышение номинального размера. Если измеряемая Ширина не включает превышение номинального размера, то в значении Высоты не учитывается превышение номинального размера.

Компоненты Размеров Многослойных и Профилированных Элементов

• Выбрав Ручной способ нанесения, укажите щелчками мыши конченый точки каждого слоя перед размещением размера.

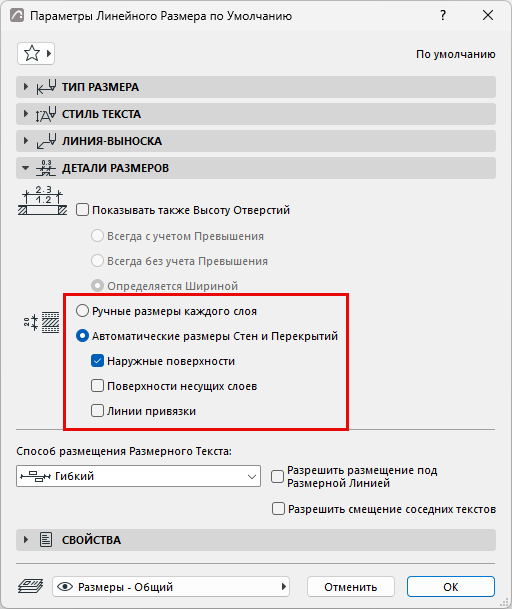

• При выборе Автоматического способа размерные точки располагаются на поверхностях и/или линиях привязки в соответствии со статусом расположенных ниже маркеров (должен быть активирован хотя бы один маркер):
• Наружные поверхности
• Поверхности несущих слоев
• Линии привязки

Автоматическое нанесение размеров действует для Стен на Плане Этажа и для Стен и Перекрытий в окне Разреза.

См. также Нанесение Размеров Толщины Стен или Перекрытий.

Комментарии:

• На Плане Этажа размеры несущих слоев профилированных элементов располагаются вдоль сечения.
• В Разрезе размеры несущих слоев профилированных элементов располагаются вдоль габаритных контейнеров.
• Если в результате редактирования многослойная или профилированная конструкция, лишается несущего слоя, то созданные для него размеры автоматически преобразуются в размеры полной толщины Стены/Перекрытия.

Способ размещения Размерного Текста

Данные элементы управления позволяют настроить размещение Размерных Текстов при их наложении друг на друга.

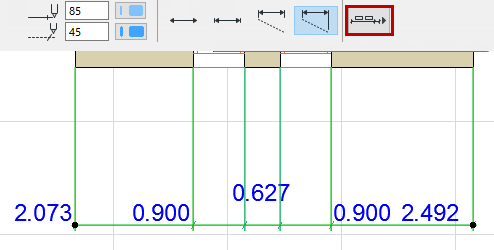

• Классический: Такой способ размещения использовался в старых версиях Archicad.

Размерные Тексты располагаются горизонтально посередине сегментов Размерных Линий.

• При недостатке пространства Размерные Тексты смещаются вбок, чтобы оставаться читаемыми. Соседние Размерные Тексты также смещаются вбок.
• Если сбоку недостаточно пространства для смещения, то Размерные Тексты смещаются вверх, образуя несколько рядов.

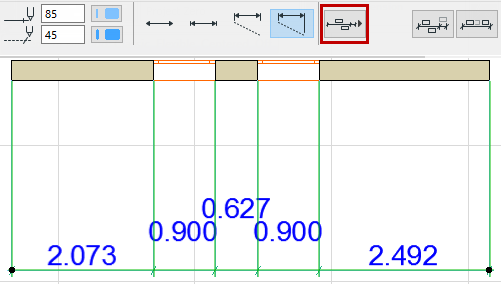

• Гибкий (используется по умолчанию): Данный метод более сложен, чем Классический: при его активации происходит автоматическое выравнивание даже перемещенных вручную размерных текстов или текстов, относящихся к нескольким размерным линиям.
• Размерные Тексты располагаются горизонтально посередине сегментов Размерных Линий.
• При недостатке пространства Размерные Тексты смещаются вбок. (Соседние тексты остаются на месте.)
• Если сбоку недостаточно пространства для смещения, то Размерные Тексты смещаются по вертикали.

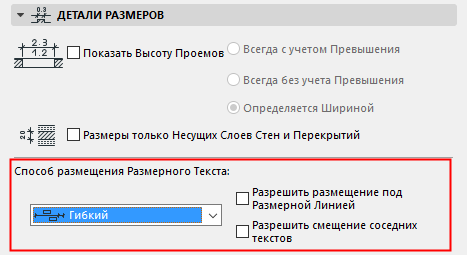

При выборе этого варианта размещения становятся доступны дополнительные маркеры:

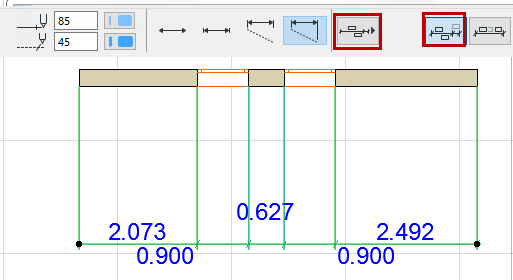

• Разрешить размещение под Размерной Линией: Размерные Тексты могут автоматически располагаться под Размерными Линиями.

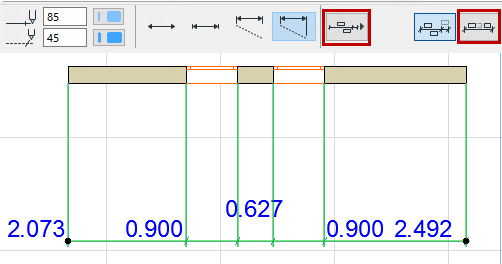

• Разрешить смещение соседних текстов: При смещении Размерного Текста вбок соседние Размерные Тексты также могут смещаться вбок (располагаясь по центру свободного пространства).

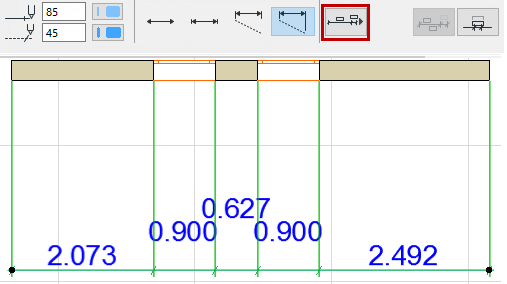

• По Центру:
• Все Размерные Тексты располагаются точно посередине сегментов Размерных Линий. Смещение в сторону не происходит.
• При недостатке пространства Размерные Тексты смещаются только по вертикали.









• Разрешить размещение под Размерной Линией: Размерные Тексты могут автоматически располагаться под Размерными Линиями.
• Разрешить наложение текстов на Маркеры: Размерные Тексты могут накладываться на Маркеры Размеров. (При отключении этой опции Размерные Тексты будут смещаться по высоте во избежание наложения на Маркеры.)

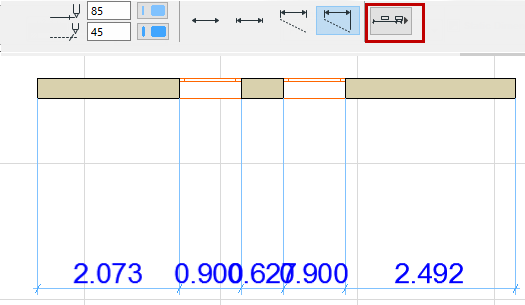

• Нет: Автоматическая корректировка расположения Размерных Текстов не используется.

  Все размерные тексты располагаются в один ряд над размерной линией без учета их читабельности.
