О Связанных Модулях
Связанные Модули предназначены для размещения содержимого внешних файлов (исходных файлов) в текущем (основном) Проекте.

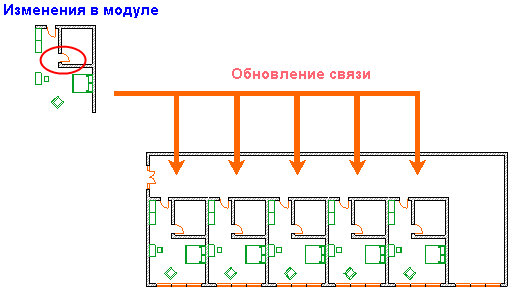

Связанные модули могут использоваться, например, для оперирования повторяющимися структурами зданий типа гостиниц или офисных сооружений, которые имеют большое количество идентичных помещений. Если такие помещения размещаются в проекте как файл связанных модулей, то все они изменяются в проекте одновременно посредством изменений, вносимых в исходный файл модуля. Более того, одни и те же конструкции могут использоваться во многих проектах.
Выполняя обновление Связанного Модуля, вы можете открыть окно Сопоставления Моделей, чтобы сразу увидеть все изменения модели с момента ее последнего обновления.
См. Сопоставления моделей Archicad до и после обновления Связей .
Какие файлы можно размещать в проектах в виде Модулей?
Типы файлов проектов:
- Индивидуальные Проекты (.pln)
- Файлы Модулей (.mod)
- Проекты Teamwork, размещенные в BIMcloud (сохраненные в той же версии, что и хост-проект)
- Файлы 2D-линий (.2dl)
Другие типы файлов, которые могут быть размещены как Модули:
Характеристики Связанных Модулей
- Модули сохраняются в Основном проекте. поэтому Модули отображаются в нем даже если Исходный файл недоступен. Однако Модули нельзя обновить до тех пор, пока не будет восстановлена связь с Исходным файлом.
- Параметры размещения (ориентация, Основной Слой, Проектный Вариант и т.д.) каждой отдельной Связи одного и того же Модуля могут настраиваться по отдельности.
- Связи можно редактировать только как единые объекты. Их элементы нельзя отредактировать по отдельности, не разорвав Связь с Исходным файлом.
- Элементы, относящиеся к выбранной Связи, выделяются квадратными точками. Если выбрано несколько модулей, то эти точки окрашиваются в разные цвета, упрощающие их идентификацию.

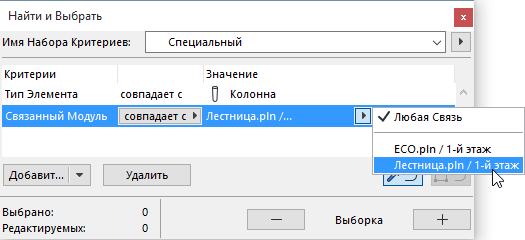

- Для поиска элементов Связанных Модулей можно использовать диалог Найти и Выбрать.
Реквизиты Связанных Модулей
-
Для модулей, основанных на файлах Archicad, см. Обработка реквизитов при вставке и связывании
- Управление реквизитами Связанных IFC-модулей осуществляется на основе файла шаблона, используемого в Трансляторе Импорта на момент импорта IFC-связи. См. Связывание IFC-файла.
- Реквизиты Связанных Модулей Rhino (параметры слоев и покрытий) настраиваются в диалоге Параметров Импорта при выборе модуля. См. Параметры Импорта 3D-моделей Rhino.
Реквизиты, импортированные со связями, не удаляются при удалении связей.
См. также Основной Слой для получения дополнительной информации о слоях Связанных Модулей.
Библиотечные Элементы в Связанных Модулях
- Элементы Связанной Библиотеки: Размещение Связанного Модуля не приводит к импорту каких-либо связанных Библиотечных Элементов. Убедитесь, что используемые в Исходном Файле Библиотечные Элементы также доступны в Основном файле. Для этого воспользуйтесь одной из следующих возможностей:
- используйте одни и те же Библиотеки в Исходном и в Основном файлах;
- добавьте библиотеки Исходного Файла к библиотекам Основного Файла

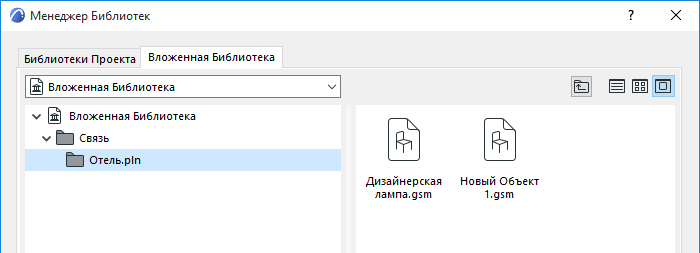

- Элементы Вложенной Библиотеки: При размещении Связанного Модуля вложенная Библиотека Исходного Файла вкладывается во Вложенную Библиотеку Основного Файла. Вновь добавленная Вложенная Библиотека отображается в Менеджере Библиотек внутри автоматически создаваемой папки "Связи", располагающейся во Вложенной Библиотеке Основного Файла. В этой папке каждый исходный файл Связи отображается отдельно вместе со всеми своими вложенными объектами. Эти объекты обновляются в Основном Проекте при обновлении соответствующих объектов Исходном Файле.
