Размещение Связи

  1. Активируйте команду меню Файл > Внешние Данные > Разместить Связь.

    В результате будет открыт диалог Размещения Связи.

    Если в проекте уже присутствует одна или несколько Связей:

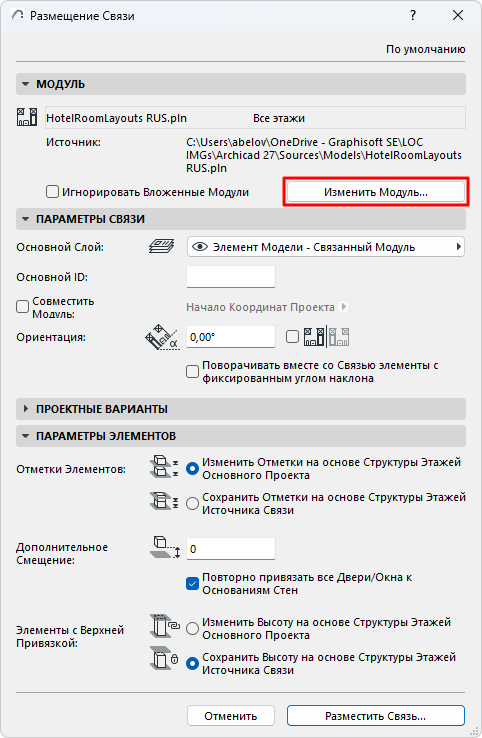

    • Будет приведена информация о последней размещенной Связи. Нажмите кнопку Разместить Связь для повторного размещения предыдущей Связи или нажмите кнопку Выбрать Модуль, чтобы выбрать нужный файл.


    Если ни одна Связь еще не была размещена в проекте:

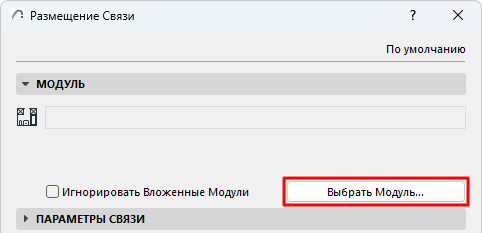

    • Нажмите кнопку Выбрать Модуль для выбора файла.

  2. Выбор Связанного Модуля

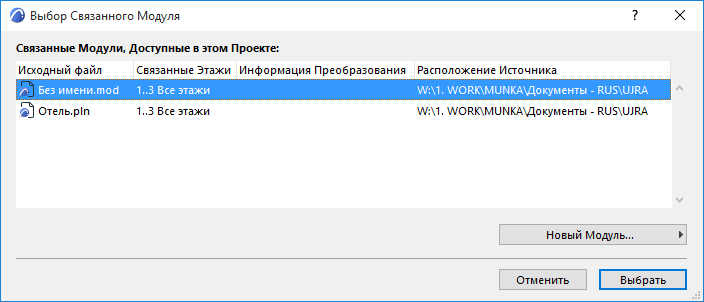

    В открывшемся диалоге Выбора Связанного Модуля отображаются все Связанные Модули (если они уже присутствуют в проекте) с информацией о связанных этажах и расположении исходных файлов.

    • Для IFC-модулей в столбце Информации Преобразования указываются файлы Шаблона и Транслятора, использованные для импорта файла в Archicad .
    • Для Модулей Rhino в столбце Информации Преобразования приводится дата и время, идентифицирующее модуль.
    • Для Модулей на основе RVT столбец Информации Преобразования содержит 3D-вид и временную метку.
  3. Выполните одно из следующих действий:
    • Выберите один из модулей, присутствующих в проекте или

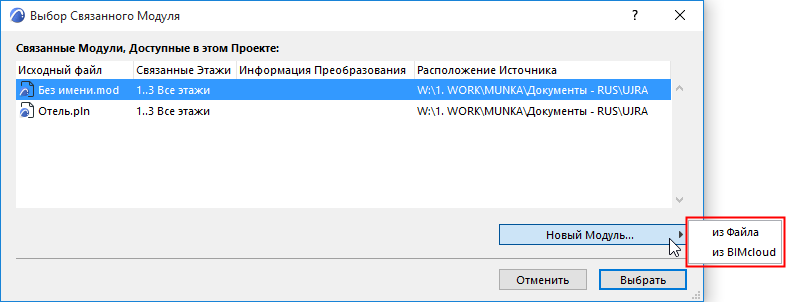

    • Нажмите кнопку Новый Модуль для добавления нового Связанного Модуля в текущий проект.


    Если вы нажали кнопку Новый Модуль:

    Выберите источник для новой связи Из Файла или Из BIMcloud.


    • Из файла: При этом открывается диалоговое окно выбора файла. Укажите путь к файлу, который должен использоваться в качестве модуля.
    • Из BIMcloud: Выберите BIMcloud, затем выберите проект Teamwork. При необходимости выполните вход в BIMcloud. См.   Вход в BIMcloud .
      Прим.: Версия проекта Teamwork должна совпадать с версией файла Основного Проекта.

    При выборе IFC-файла:

    См. Связывание IFC-файла для получения дополнительной информации.

    При выборе формата файлов Rhino (.gsm):

    См. Связывание Файлов Rhino для получения дополнительной информации.

    При выборе формата файлов Revit (.rvt):

    См. Связывание 3D-модели RVT для получения дополнительной информации.

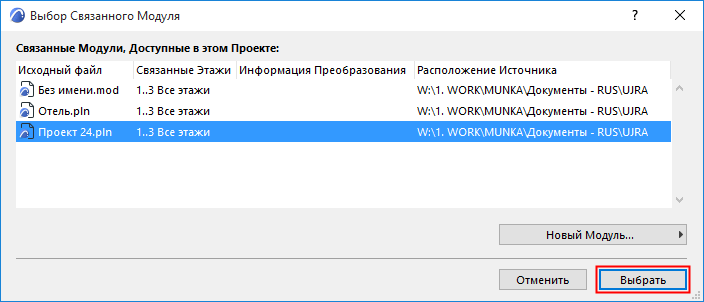

  4. Нажмите кнопку Выбрать.

  5. Если выбранный файл PLN или MOD содержит несколько этажей, то будет открыт диалог Выбора Этажа.
    Прим.: Параметр Выбора Этажа недоступен для IFC-модулей (размещаемых со всеми этажами) или модулей Rhino.


    Выберите один из двух вариантов:

    • Один Этаж: Выберите из списка этаж, который хотите разместить в виде Связи.
    • Все Этажи (Вся Модель): В Основном Проекте будут размещены все этажи Исходного Файла.
  6. Нажмите кнопку OK.

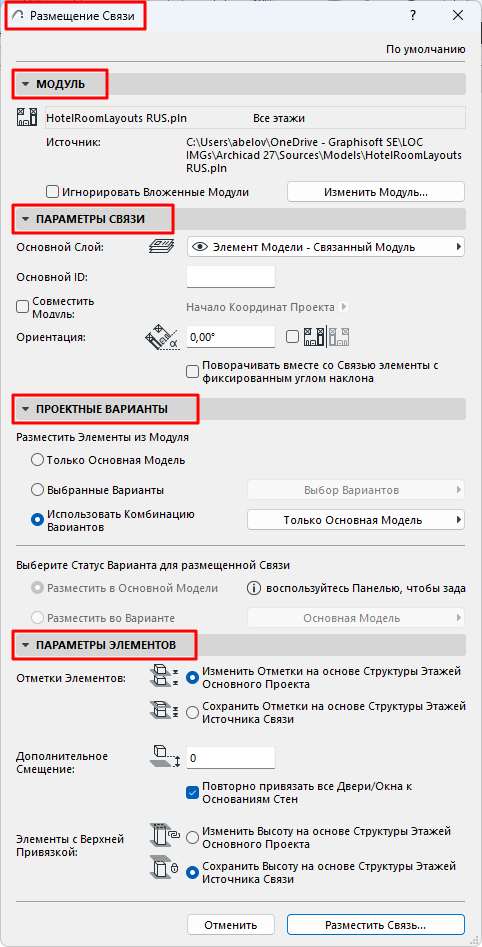

  7. Нажмите кнопку Выбрать, чтобы вернуться в диалог Размещения Связи:

    • настроить Основной Слой и Ориентацию;
    • дополнительно Совместить Модуль с Началом Координат Проекта или Точкой Привязки
      • Доступно только при размещении Связей и при условии, что формат модуля поддерживает Точку Привязки: PLN, MOD, IFC, RVT
      • Если этот маркер активирован, то элементы управления Ориентацией становятся недоступны
    • назначить при желании Основной ID
  8. Настройте Проектные Варианты для Связи:
    • Выберите Проектные Варианты для размещения из исходного файла. (Основная Модель размещается всегда, но вы можете выбрать определенные Варианты или Комбинацию Вариантов)
    • Связь будет добавлена к текущему Варианту, используемому по умолчанию в хост-файле.

      См. Связи и Проектные Варианты.

  9. настроить Отметки Элементов и их Верхнюю Привязку.
    Прим.: Связывая IFC-файл, убедитесь, что для параметра Отметки Элементов выбран вариант Сохранения Отметок! В противном случае структура этажей импортированной модели может оказаться нарушена.

    Для получения подробной информации см. Параметры Связи.

  10. Нажмите кнопку Разместить Связь.

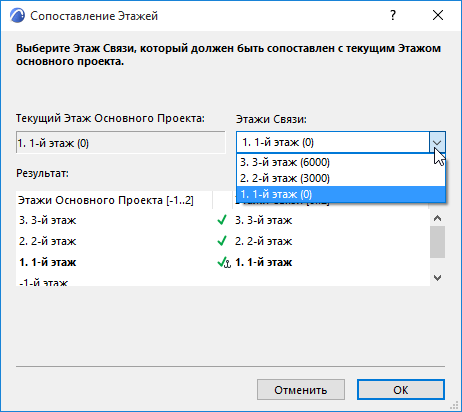

  11. Сопоставление Этажей (для многоэтажных Связанных Модулей):

    В диалоге Сопоставления Этажей выберите этаж модуля, который должен быть размещен на текущем этаже Основного Проекта (не относится к модулям Rhino).

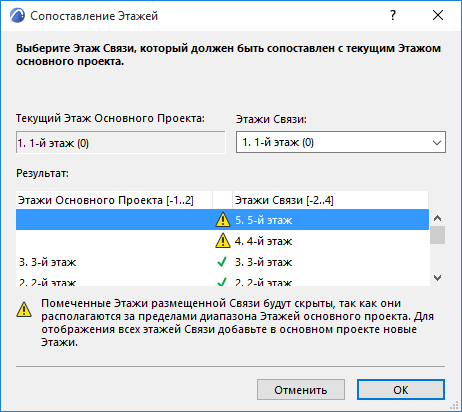

    Если вы попытаетесь разместить многоэтажный модуль в Основном Проекте, содержащем меньше этажей, чем Исходный файл, то этажи модуля, располагающиеся за пределами диапазона этажей Основного Проекта, отображаться не будут.



    Чтобы устранить это несоответствие, добавьте в Основном Проекте недостающие этажи.

  12. Нажмите кнопку OK для размещения Связи.
