Связывание Файлов Rhino

  1. Как и при создании любых других Связей, воспользуйтесь командой меню Файл > Внешние Данные > Разместить Связь.

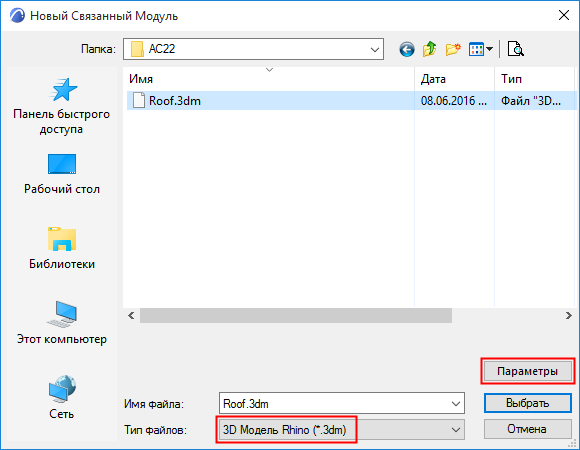

  2. В диалоге Нового Связанного Модуля выберите файл 3D-модели Rhino (*.3dm) и нажмите кнопку Параметров.

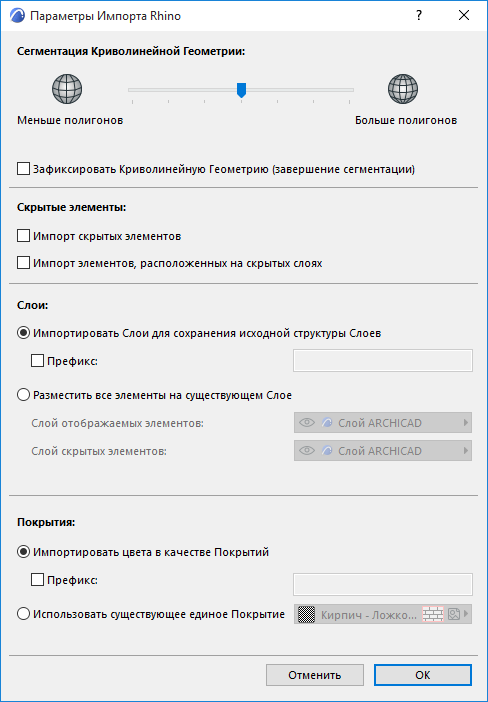

  3. В результате будет открыт диалог Параметров Импорта Rhino.


    Этот диалог позволяет выполнить те же самые настройки, что и при открытии/объединении моделей Rhino:

    См. Параметры Импорта 3D-моделей Rhino.

    Прим.: Настройки Сегментации нельзя изменить после размещения Связи Rhino.
  4. Настроив Параметры Импорта, нажмите кнопку OK, чтобы вернуться в диалог Выбора Связанного Модуля.
  5. Выберите вновь созданную Связь Rhino и нажмите кнопку Выбрать для возврата в диалог Размещения Связи.
  6. Стандартными способами настройте параметры размещения Связи. Новая Связь будет размещена на текущем этаже проекта Archicad.

    Для получения дополнительной информации см. Размещение Связи.

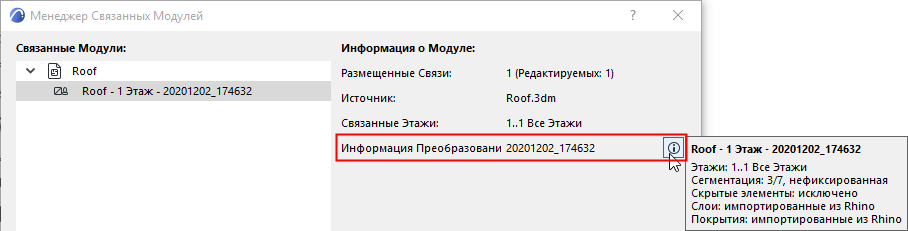

Проверка Параметров Импорта Связанного Модуля

Каждый Связанный Модуль Rhino обладает собственными параметрами импорта. Для просмотра параметров импорта связи (или Информации о Преобразовании):

  1. Откройте Менеджер Связанных Модулей (Файл > Внешние Данные > Менеджер Связанных Модулей)
  2. Выберите из списка размещенных модулей нужную Связь Rhino.
  3. В правой панели наведите курсор на раздел Информации о Преобразовании (или нажмите кнопку Информации).
