Редактирование Содержимого Связанного Модуля

Редактирование Модуля в отдельном сеансе работы Archicad

Недоступно для Связанных IFC-модулей или модулей Rhino.

1. Выполните одно из следующих действий:
   • В Менеджере Связанных Модулей выберите исходный файл из списка Источников Связей, затем нажмите кнопку Открыть в новом Сеансе.
   • Выберите размещенную Связь, а затем при помощи контекстного меню активируйте команду Выберите размещенную Связь, а затем при помощи контекстного меню активируйте команду Связанный Модуль > Редактировать Модуль в Отдельном Archicad .
2. Отредактируйте Исходный файл и сохраните изменения.
   Совет: Если вы хотите видеть контекст Плана Этажа для размещенного модуля во время редактирования его источника во втором сеансе Archicad , воспользуйтесь функцией “Фоновая Ссылка”. (См. Выбор Фоновой Ссылки
3. Вернитесь в Основой Проект.
4. Откройте Менеджер Связанных Модулей. Обратите внимание, что в списке Источников Связей в столбце Статуса отображается сообщение о том, что Исходный Файл Изменен. При необходимости Обновите Статус.
5. Нажмите кнопку Обновить.
6. Нажмите кнопку OK, чтобы активировать процесс обновления всех Связей Модуля и закрыть Менеджер Связанных Модулей.
   Прим.: В режиме Teаmwork требуется зарезервировать Источники Связей в Менеджере Связанных Модулей, чтобы получить возможность обновления.

Разрыв Связи (Вложенные Элементы)

Эта команда предназначена для разрыва Связи и вложения всех ее элементов в Основной Проект.

Ее следует использовать в том случае, если вы хотите редактировать элементы Связи в Основном Проекте, а не в Исходном Файле.

Пример: вы разместили несколько связей модуля, представляющего собой типовой номер гостиницы. Один из этих номеров требуется отредактировать. В этом случае можно разорвать связь с тем экземпляром модуля, который нужно отредактировать, а затем внести необходимые изменения в файле Основного Проекта.

1. Выберите модуль на Плане Этажа.
2. При помощи контекстного меню активируйте команду Разорвать Связь (Вложенные Элементы)..

   Можно также воспользоваться командой меню Файл > Внешние Данные > Разорвать Связь (Вложенные Элементы).

   Прим.: Для разрыва всех размещенных Связей отдельного модуля нажмите кнопку Разорвать Связь, находящуюся в Менеджере Связанных Модулей.
   Прим.: В режиме Teаmwork функция Разрыва Связи недоступна. Вместо нее можно воспользоваться командой Декомпозирования Связанного Модуля. (См. Декомпозирование Экземпляра Связанного Модуля в Teamwork .)
3. Отредактируйте элементы. (Используйте команду Редактор > Группирование > Временно разгруппировать, чтобы получить доступ к элементам.)

Сохранение Связи в виде Файла

Эта команда доступна в Менеджере Связанных Модулей и в контекстном меню размещенного Связанного Модуля.

Она дает возможность сохранить элементы Связанного Модуля в качестве нового файла в формате модуля (.mod).

Пример: вы разместили несколько связей модуля, представляющего собой типовой номер гостиницы (Помещение A). Вам требуется отредактировать один из номеров (Помещение B), но вы не хотите вкладывать его элементы в Основной Проект, поскольку этот номер потом должен быть несколько раз использован в качестве Связи.

1. Выберите Связь (в Менеджере Связанных Модулей или на Плане Этажа).

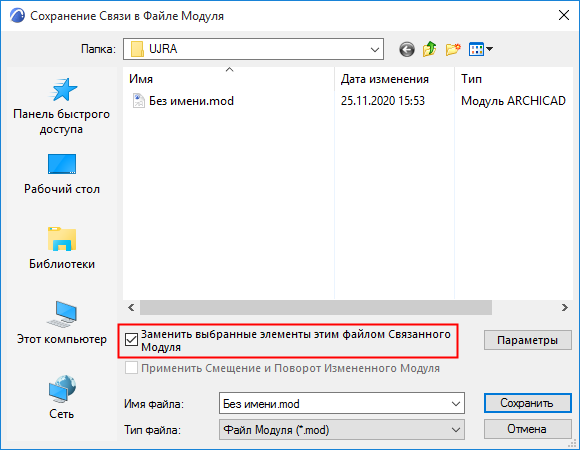

2. Воспользуйтесь командой Сохранить как Файл или Сохранить Связь как Файл.
3. Активируйте маркер Заменить выбранное на этот файл связанного модуля.





В результате будет создан новый модуль (Помещение B), который можно отредактировать независимо от исходного Помещения A.
