Графическое редактирование Трасс

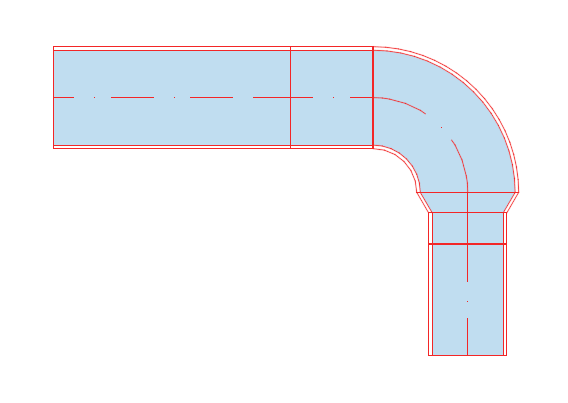

Вставка Нового Узла

От линии привязки:

1. Выберите команду Вставки Нового Узла.
2. Переместите курсор, чтобы создать новый узел и изменить форму Трассы.

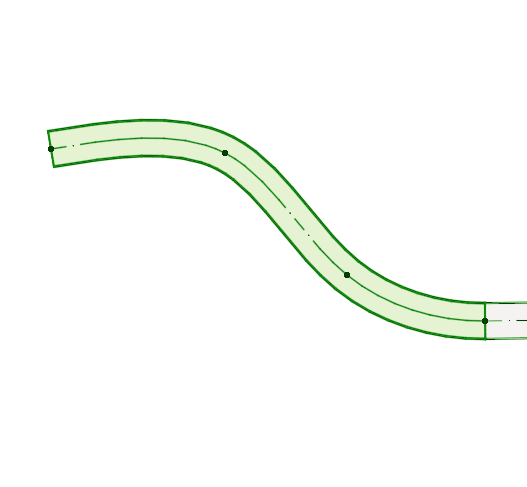

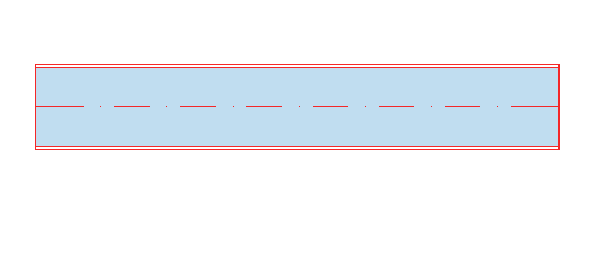

Перемещение Узла

Переместите соединяющий узел при помощи курсора или введите нужное значение в Табло Слежения. Это приведет к изменению длины сегментов.

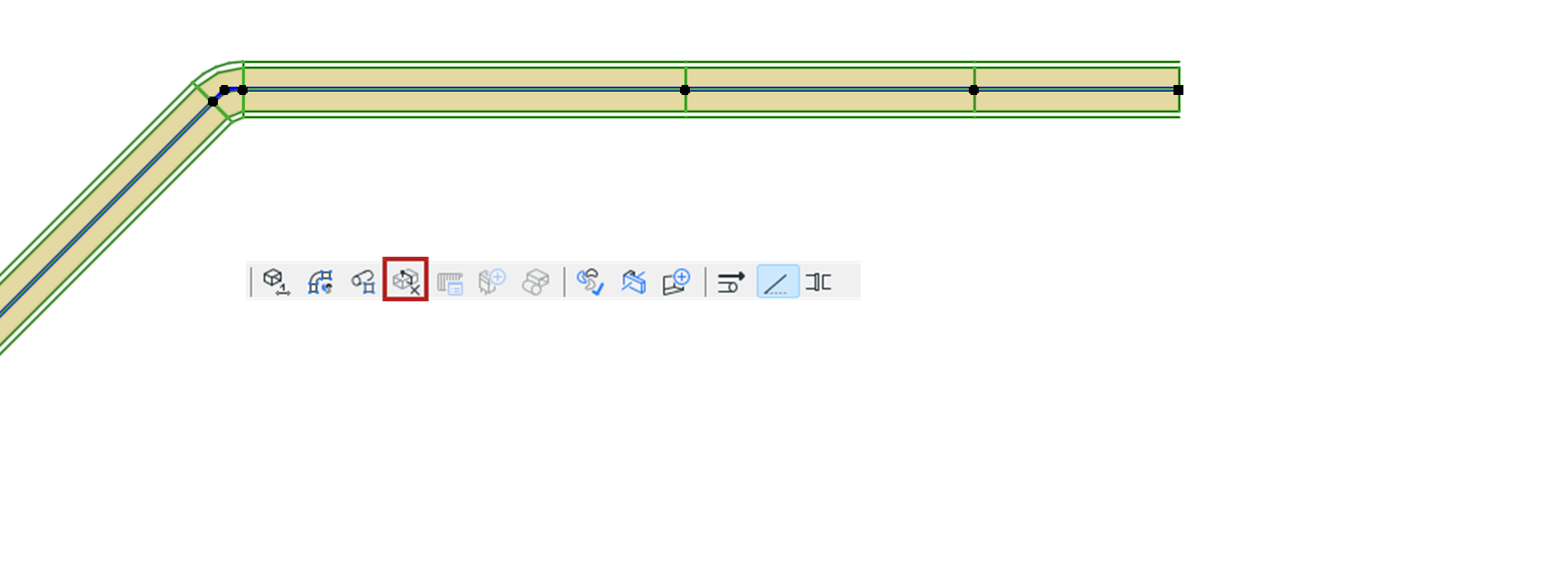

Удаление неиспользуемых узлов

1. Выберите одну или несколько MEP-трасс.
2. В табло команд MEP, меню Конструирование или в контекстном меню: активируйте команду Убрать Неиспользуемые MEP-узлы.





Эта команда удаляет все неиспользуемые узлы в выбранных трассах - то есть узлы, находящиеся между двумя сегментами с одинаковой геометрией и не использующиеся для соединения с другими элементами.

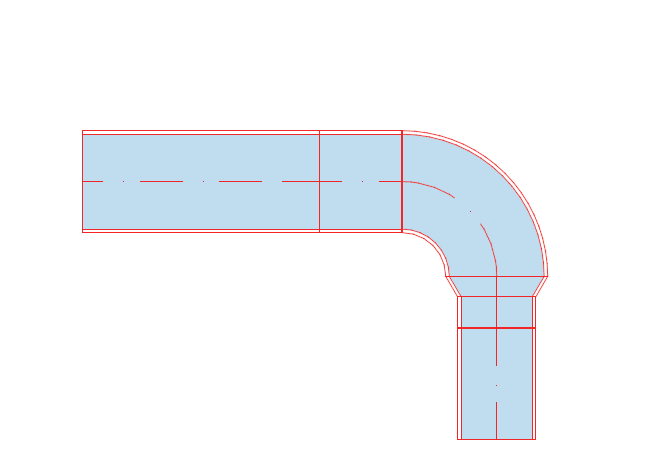

Изменение Высоты Трассы (План Этажа)

Задайте расстояние, на которое следует сместить Трассу по вертикали.

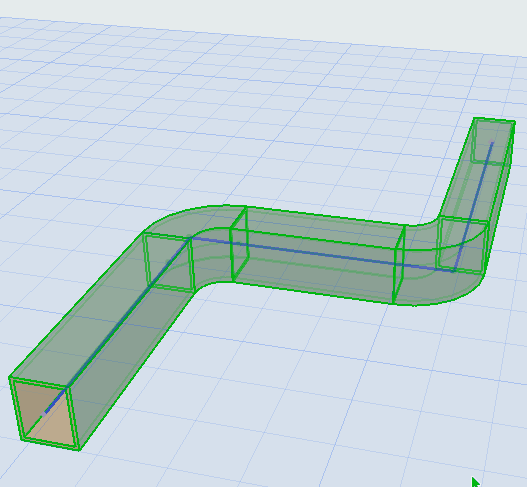

Изменение Высоты Трассы (3D)

Воспользуйтесь командой Перемещения, чтобы изменить расположение Трассы по оси Z.

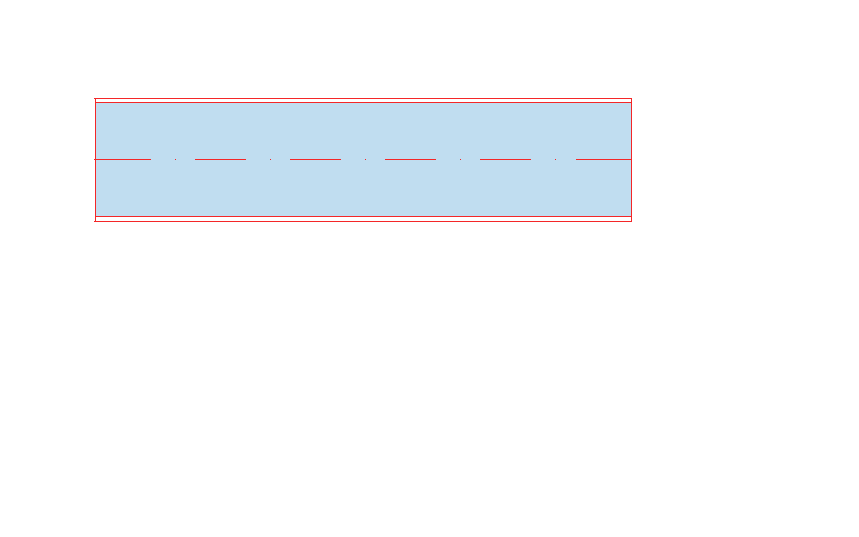

Продолжение Трассы

Доступно при щелчке на конечном несоединенном узле прямолинейного сегмента.

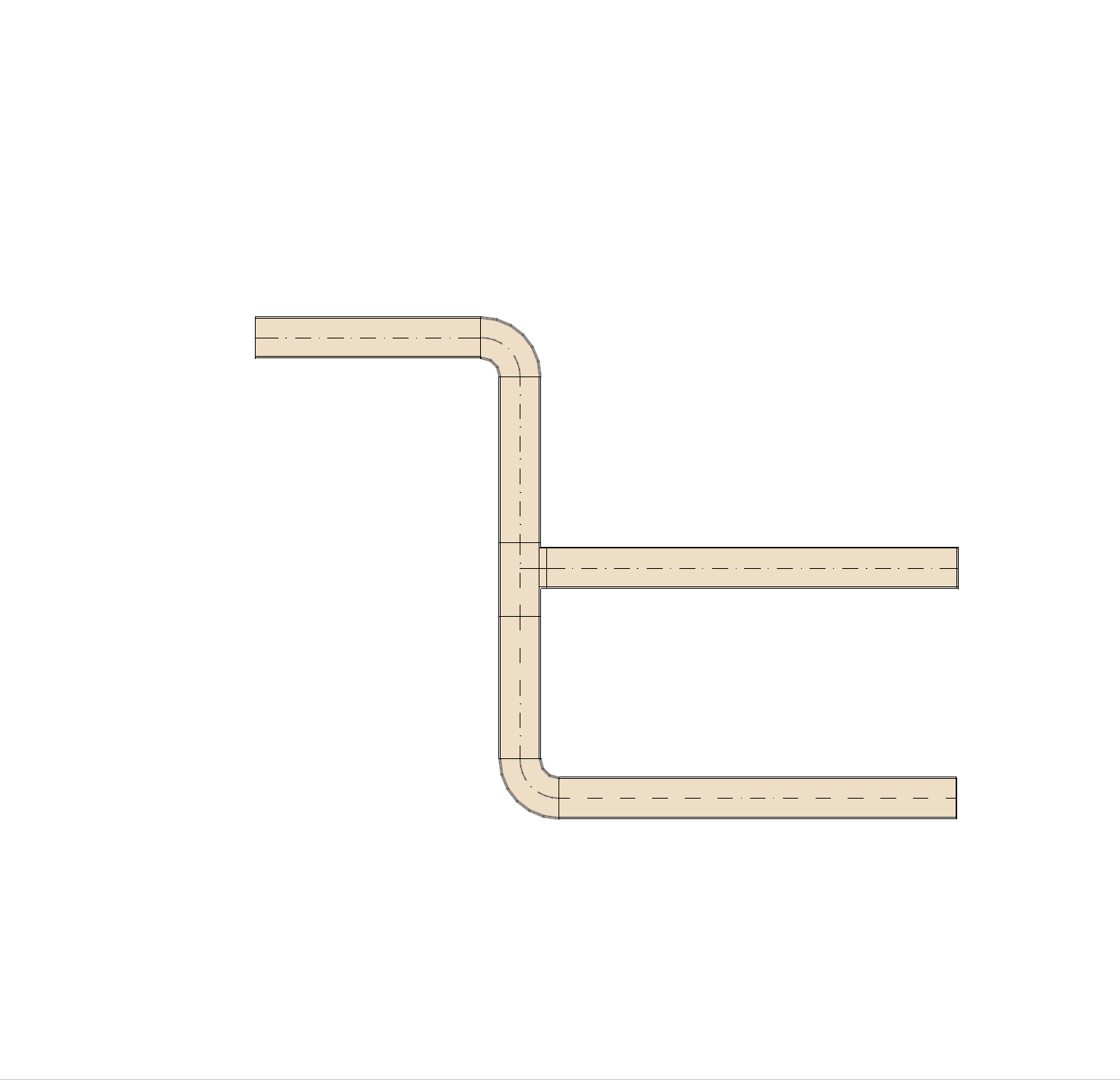

Смещение Сегмента

1. Выберите элемент.
2. Щелкните на линии привязки.
3. В локальной панели нажмите кнопку Смещения Сегмента.

Все подключенные элементы перемещаются вместе с сегментом, при этом соединения сохраняются. См. также: Перемещение соединенных трасс и элементов (на Плане Этажа)

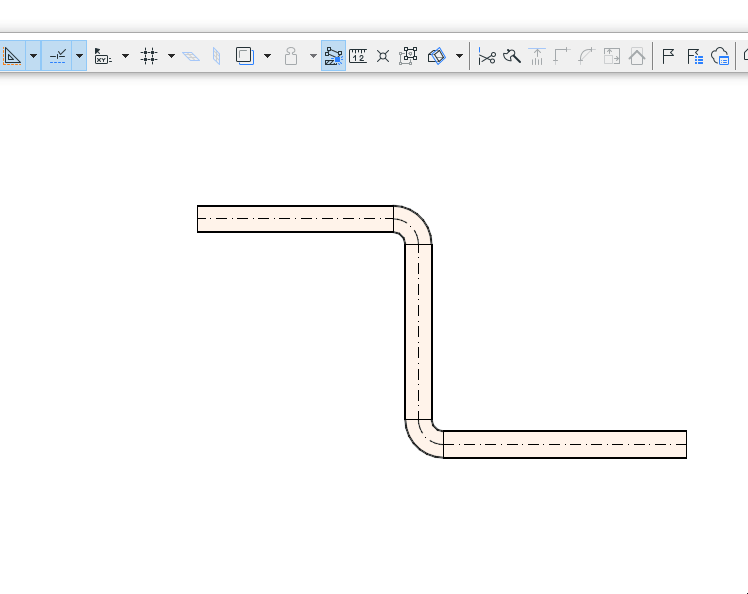

Разделение MEP-трасс

1. Выберите трассу, которую требуется разделить.
2. Активируйте команду Редактор > Изменить Форму > Разделить или нажмите соответствующую кнопку в табло команд.
3. Начертите временную линию разделения.
   Прим.: в 3D-окне появится красная разделяющаяся плоскость для обеспечения визуальной обратной связи.
4. Переместите курсор, принявший форму глаза, и сделайте щелчок, чтобы указать ту часть трассы, которая должна остаться выбранной после завершения операции.
5. Элементы, находящиеся с указанной курсором-глазом стороны, останутся выбранными, элементы с противоположной стороны - нет.

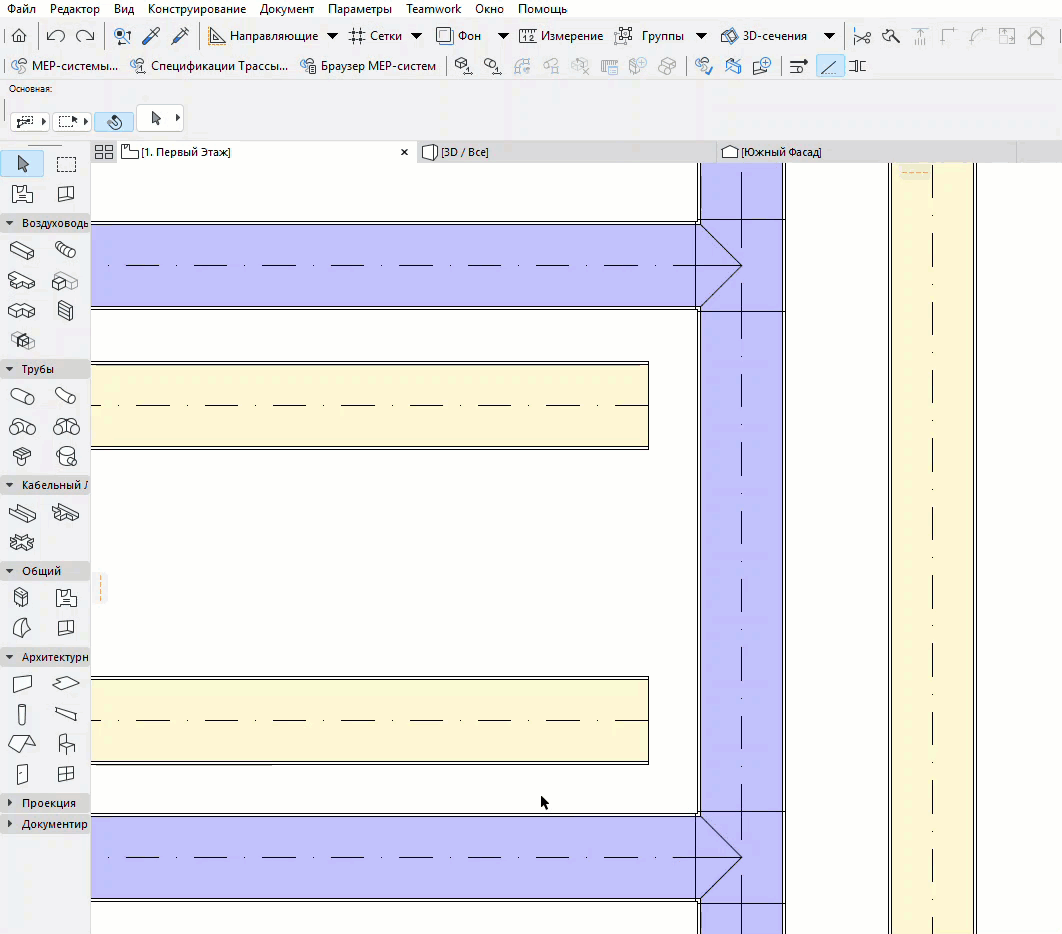

Базирование элементов трасс

Вы можете использовать команду меню Редактор > Изменить Форму > Базировать, чтобы удлиннить или укоротить элементы MEP-трасса относительно других элементов.

Команду Базирования можно использовать и для создания соединений трасс: если несколько элементов трассы соединяются с другим элементом того же типа, где можно образовать корректное соединение.

См. также Базирование Элементов.

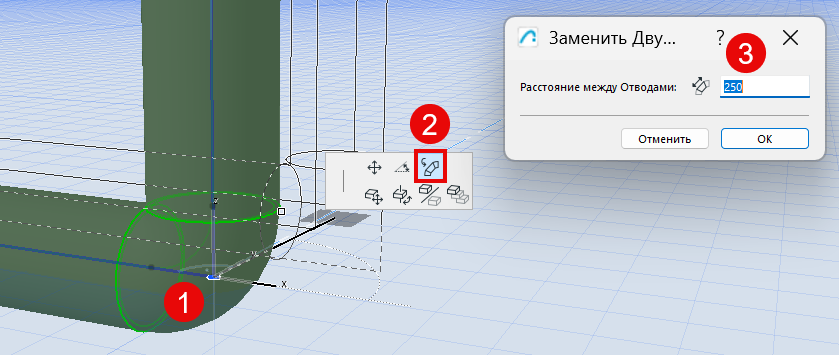

Замена двумя отводами

Можно преобразовать отвод в два отдельных отвода:

1. Выберите отвод
2. Щелкните на его центральном узле, чтобы открыть локальную панель и активировать команду Заменить Двумя Отводами
3. В открывшемся диалоге задайте расстояние и нажмите OK
