Редактирование диаметра сегмента при помощи локальной панели

Доступно с Archicad Collaborate.

Изменение диаметра сегмента трассы (воздуховода, трубы или кабельного лотка).

1. Выберите трассу
2. Щелкните на линии привязки того сегмента, который вы хотите отредактировать
   Прим.: Включите показ Линий Привязки MEP в 2D-видах при помощи команды меню Вид > Параметры Вывода на Экран.

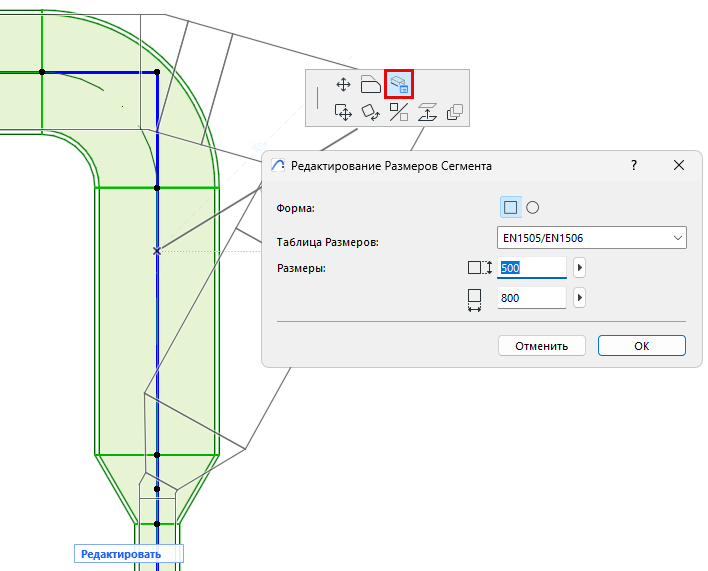

3. В локальной панели нажмите кнопку Редактирование Размеров Сегмента.
4. В результате появится диалог, в котором вы сможете изменить форму (только для воздуховодов); Таблицу Размеров; и размеры сегмента.





5. Нажмите OK, чтобы обновить сегмент в модели.





Набор стандартных размеров зависит от выбранной Таблицы Размеров (настраиваемой при помощи команды меню Параметры > Рабочая Среда Проекта > Спецификации Трассы).

См. также Оптимизатор Размеров Воздуховодов.
