Настройте Таблицы Размеров для Сегментов, Отводов, Врезок и Переходов
Доступно с Archicad Collaborate.

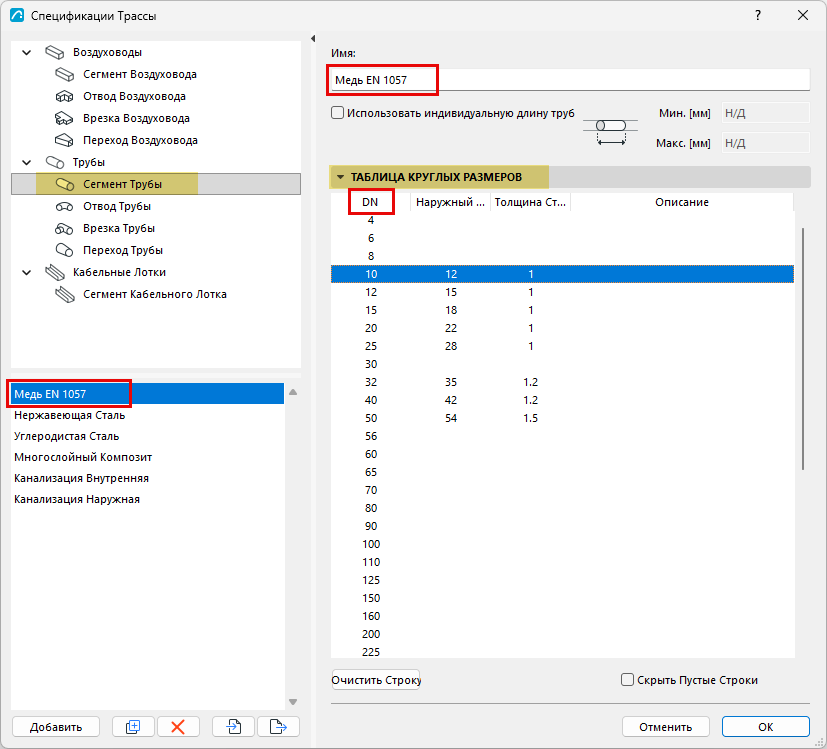

В Спецификациях Трассы выберите нужный тип MEP-элемента. Здесь вы можете создавать или редактировать таблицы стандартных размеров.
- Перечисленные элементы (например, элементы DN) берутся из Ссылочного Набора. (см. Создание Ссылочных Наборов (стандартов) для Воздуховодов и Труб)
- При необходимости задайте нужные размеры для каждого элемента.
- Для MEP-элементов каждого типа могут использоваться несколько таблиц стандартных размеров - нажмите кнопку Добавить или Дублировать, чтобы создать дополнительные таблицы.
- Некоторые строки могут оставаться пустыми, если вы не используете этот элемент. Отметьте маркер "Скрыть Пустые Строки", чтобы отображать только использованные элементы.
- Можно создать дубликат любой таблицы размеров, чтобы создать новые или отредактировать существующие значения.
Использование индивидуальной длины

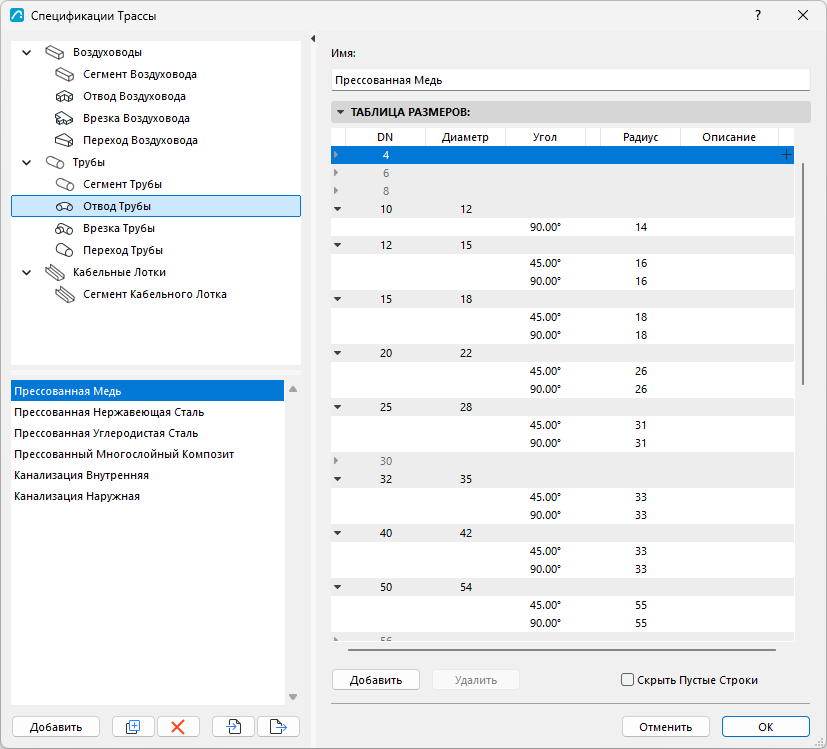

Настройка Углов Отводов
Настройте любые стандартные углы отводов и врезок труб или воздуховодов.
Настройка размеров Врезок
Геометрия врезки определяется несколькими размерами:
