Оптимизатор Гидравлики

Прим.: Функции расчета для MEP Designer доступны только при использовании облачных лицензий.

Оптимизатор Гидравлики меняет размеры всех труб отопления на основе минимального и максимального диаметров, а также минимальной и максимальной скорости.

  • Выберите трассы для изменения размеров, затем откройте Оптимизатор Гидравлики (из табло команд MEP или при помощи команды меню Окно > Панели)

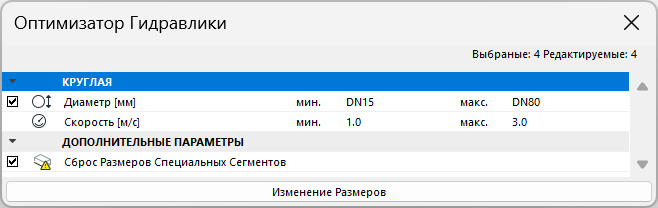

  • Задайте диапазоны значений для размеров труб и скорости, затем нажмите кнопку Изменения Размеров

Этот диалог следует использовать после создания систем и проверки расчетов в Браузере Систем.

  1. Откройте Оптимизатор Гидравлики при помощи табло команд MEP или команды меню Окно > Панели

  2. Выберите одну или несколько трасс труб для изменения размеров. В диалоге будет указано количество выбранных и доступных для редактирования элементов.

    Прим.: трасса может быть недоступна для редактирования, если ее слой или элемент заблокирован.
  3. Отметьте типы размеров, которые нужно изменить.
    • Проверьте, нужно ли включать пользовательские сегменты в операцию изменения размеров.
    • Деактивируйте маркеры тех размеров, которые вы не хотите менять.

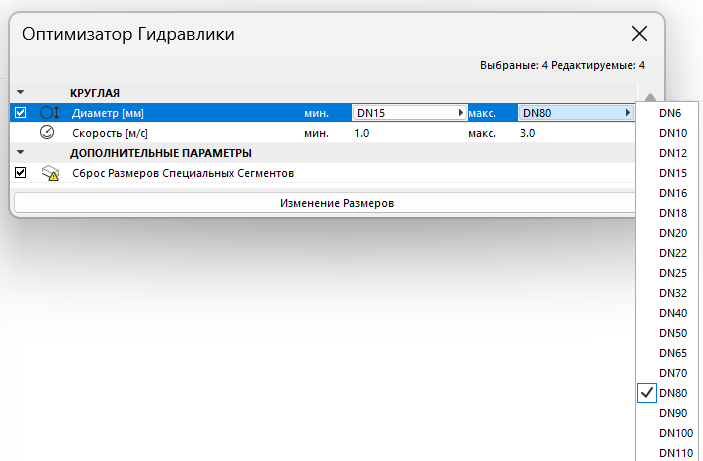

  4. Задайте диапазон значений диаметра труб.
  5. Задайте диапазон значений скорости, исходя из конкретных требований к минимальным и максимальным значениям.

    Прим.: Чтобы задать фиксированное значение вместо диапазона, введите одинаковые минимальные и максимальные значения.
  6. Нажмите кнопку Изменения Размеров.
    • Проверьте результат: если появится сообщение о том, что изменение размеров не выполнено, то это означает, что ваши исходные трассы не превышали ограничения, заданные в Оптимизаторе Гидравлики.
    • Если кнопка Изменения Размеров отображается серым цветом, это означает, что вы не выбрали ни одной доступной для редактирования трассы.
