Создание пользовательских MEP-элементов
Доступно с Archicad Collaborate.
Эту функция позволяет создавать пользовательские MEP-объекты, если подходящего элемента (например, специального клапана или фитинга, который соответствует нужным вам размерам и логике соединения) нет в библиотеке.
- На Плане Этажа или в 3D-окне смоделируйте нужный MEP-элемент при помощи любых конструктивных элементов (например, Стен, Перекрытий, Объектов, MEP-элементов).

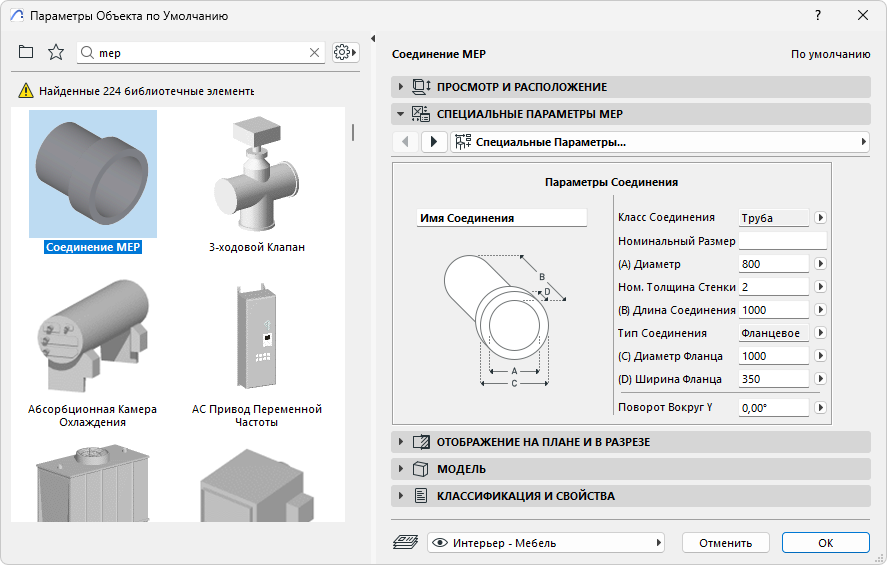

- Если в создаваемом MEP-элементе должно присутствовать одно или несколько соединений, необходимо добавить объект(ы) Соединение MEP. Этот объект присутствует в Библиотеке MEP:
- В 3D-окне:
- Активируйте команду меню Файл > Библиотеки и Объекты > Сохранить Выбранное как > Объект MEP.
- Нажмите кнопку MEP-объект... в табло команд MEP
- В открывшемся диалоге задайте имя файла и папку сохранения объекта.

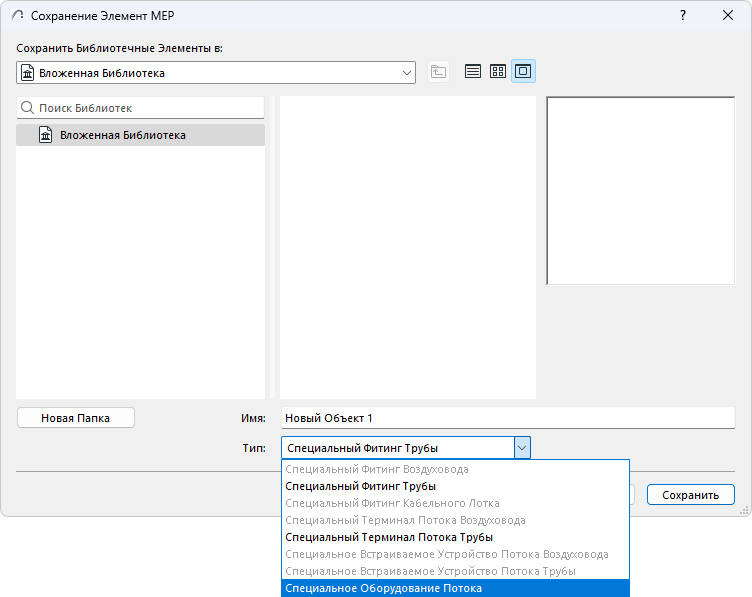

- Выберите из выпадающего меню нужный подтип:
Прим.: Доступные в этом списке подтипы зависят от количества и типов объектов Соединений MEP, использованных при моделировании MEP-элемента. Если в пользовательском MEP-элементе есть только одно соединение, то в списке будут отсутствовать подтипы, относящиеся к оборудованию и встроенным элементам (так как они требуют наличия нескольких коллинеарных соединений). - Нажмите кнопку Сохранить. Новый MEP-объект будет доступен в диалогах Параметров инструмента выбранного подтипа.
