Создание пользовательских MEP-символов

Доступно с Archicad Collaborate.

Многие MEP.-элементы имеют встроенные символы плана этажа.

Прим.: Параметры Модельного Вида позволяют отображать MEP-элементы на плане этажа в виде Символов или Проекций: см. Символьное отображение MEP-элементов)

Если вам требуется изменить отображение символов, то вы можете отредактировать встроенные параметры символов или создать собственные символы.

Прим.: Пользовательские MEP-символы могут отображаться для Терминалов Труб, Аксессуаров Труб и Оборудования.

Например, так выглядит встроенный символ трубопроводного клапана (задвижки).



Чтобы создать символ клапана с ручкой:

  1. Выполните одно из следующих действий:

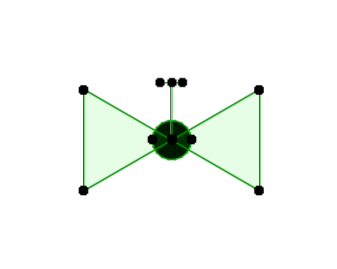

    • Скопируйте существующий 2D-символ на Рабочий Лист (или на План Этажа)
    • При помощи чертежных 2D-инструментов (линий, штриховок и т. п.) начертите новый символ
  2. Выберите чертежные элементы нового символа.

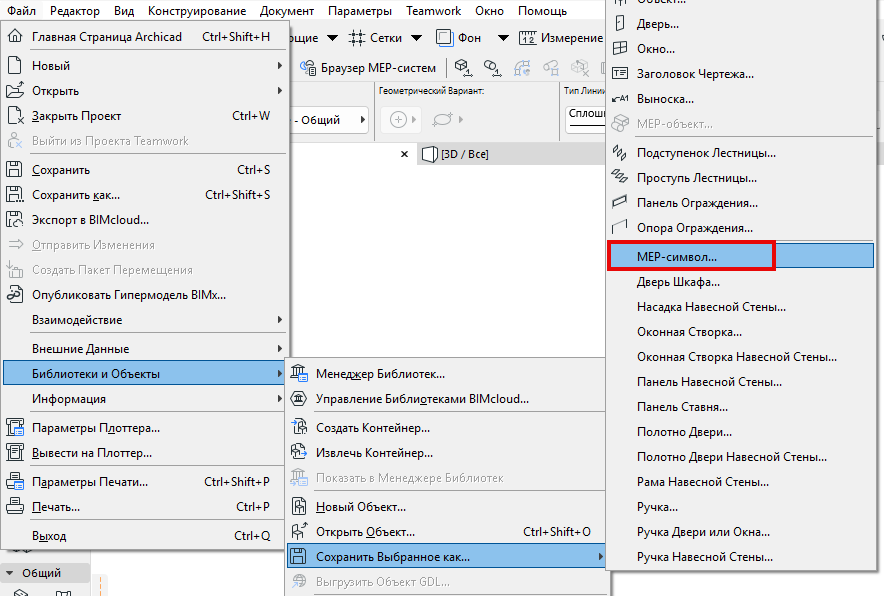

  3. Активируйте команду меню Файл > Библиотеки и Объекты > Сохранить Выбранное как > MEP-символ.

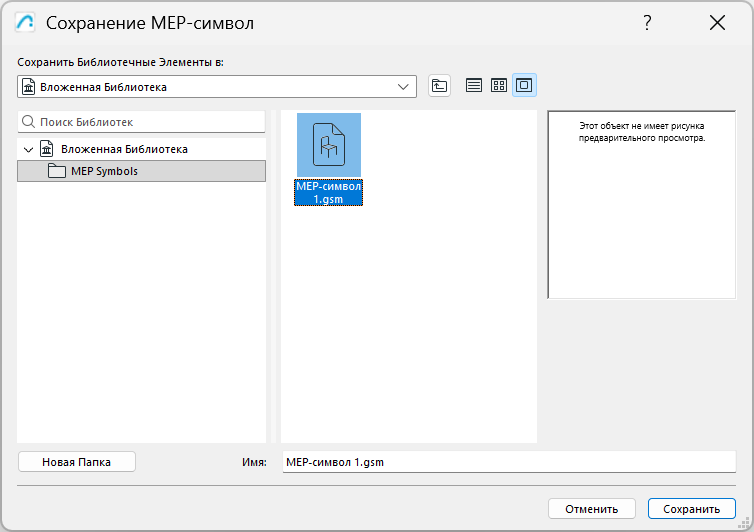

  4. Задайте имя и место сохранения файла, затем нажмите Сохранить.
    • По умолчанию символы сохраняются во Вложенной Библиотеке, но вы также можеть сохранить их в отдельной папке для последующего использования в других проектах.

  5. В модели выберите MEP-объект, символ которого требуется заменить (например, этот клапан), и откройте диалог Параметров Объекта.

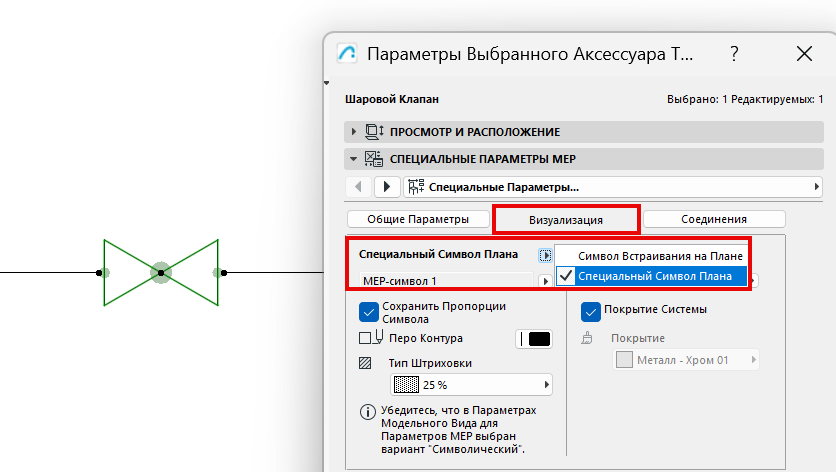

  6. На странице Специальных Параметров MEP перейдите на вкладку Визуализации.

    Вместо Встроенного Символа Плана выберите Пользовательский Символ Плана.

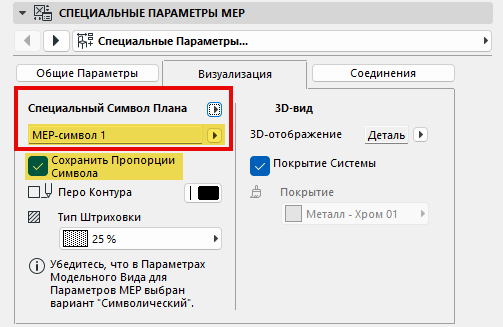

  7. Из выпадающего списка выберите свой MEP-символ.
    • Маркер Сохранения Пропорция Символа по умолчанию отмечен во избежание искажений при отображении объектов

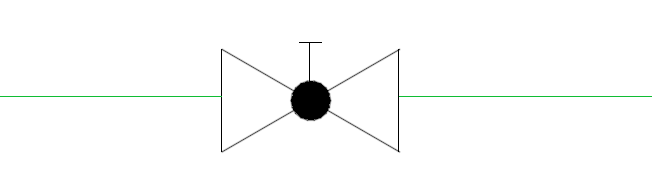

  8. В результате для клапана будет применен ваш собственный MEP-символ.


При необходимости переместите узловую точку, чтобы графически изменить масштаб символа.

Смотреть видео: Создание пользовательского символа

Настройка выравнивания пользовательского символа - используйте параметры Смещения

Если новый символ неправильно расположен на плане:

  1. Выберите символ.
  2. Откройте диалог Параметров Выбранного Объекта
  3. Перейдите в раздел Специальных Параметров MEP и откройте список Всех Параметров.

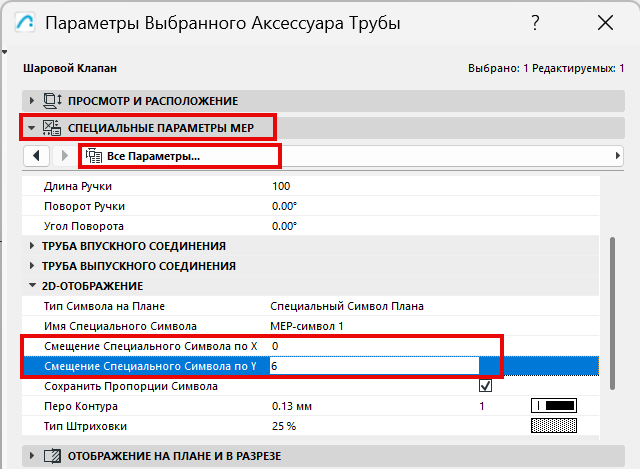

  4. Отредактируйте значения параметров Смещения Специального Символа по X и Y для настройки расположения объекта.


Связанные Темы:

Создание пользовательских MEP-элементов
