Ответвления и Врезки
Доступно с Archicad Collaborate.

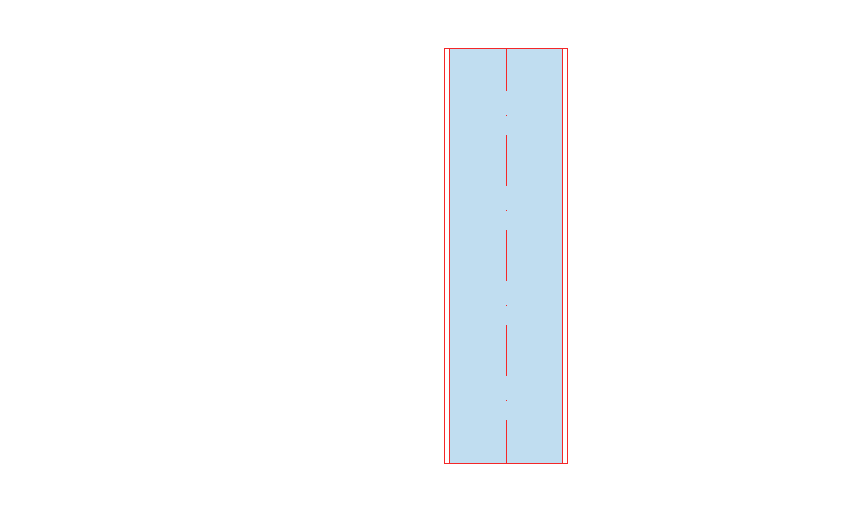

Интуитивно понятное построение MEP-трасс: выберите MEP-инструмент, затем щелкните на существующей трассе, чтобы добавить ответвления, врезки и т.д.
См. также Графическое редактирование Трасс.
Автоматическое добавление Врезки путем соединения трасс
При подключении воздуховода или трубы к другому воздуховоду или трубе врезка добавляется автоматически.
Исходная трасса разделена на несколько элементов трасс.
Вы можете соединять трассы, даже если они относятся к разным типам MEP-систем.
Обе соединенные части сохраняют свои типы MEP-систем.
Например: можно соединить систему труб Горячего Водоснабжения с Рециркуляцией Водоснабжения или подключить систему вытяжки канализации к системе сточных вод.
Смотреть видео: Соединение труб разных систем

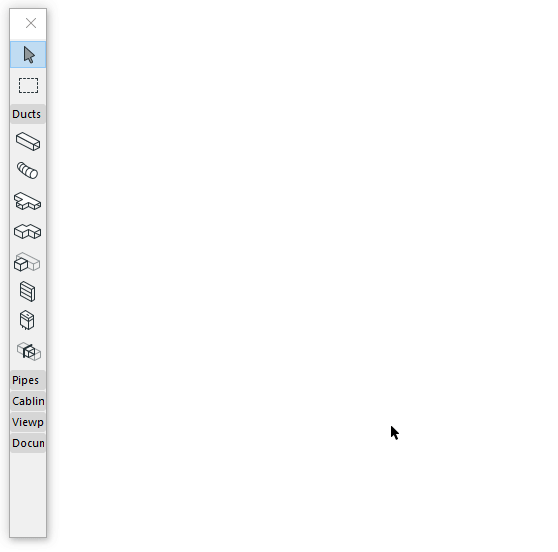

Добавление Врезки Воздуховода
Воспользуйтесь инструментом Врезка, чтобы разместить элемент врезки, а затем соедините с ним воздуховод. Элемент перехода создается автоматически.
Автоматическое преобразование отвода во врезку
Если новая ветвь трубопровода начинается с существующего отвода, то он автоматически заменяется врезкой или тройником. Это преобразование действует, даже в том случае, если диаметр новой трубы отличается от диаметра существующей.
