Менеджер Нагрузок (для Видов Нагрузок и Групп Нагрузок)



В Менеджере Нагрузок приводятся все существующие в проекте Виды Нагрузок, объединяемые в Группы Нагрузок.

Менеджер Нагрузок также позволяет импортировать или экспортировать Виды и Группы Нагрузок.

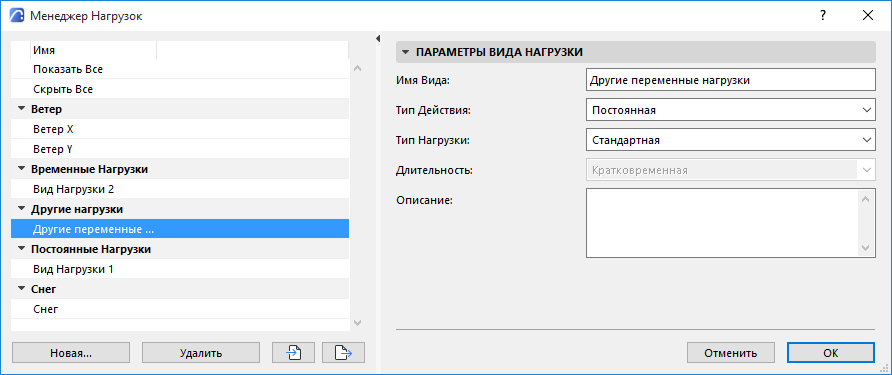

Рис. 1. Менеджер Нагрузок с выбранным Видом Нагрузки

Открытие Менеджера НагрузокStructuralLoadManager_18x1800279.jpg

Выполните одно из следующих действий:

  • Воспользуйтесь командой меню Параметры > Менеджер Нагрузок
  • Нажмите соответствующую кнопку в Табло Команд Конструктив
  • Нажмите кнопку Редактировать Нагрузки в диалоге Комбинации Нагрузок

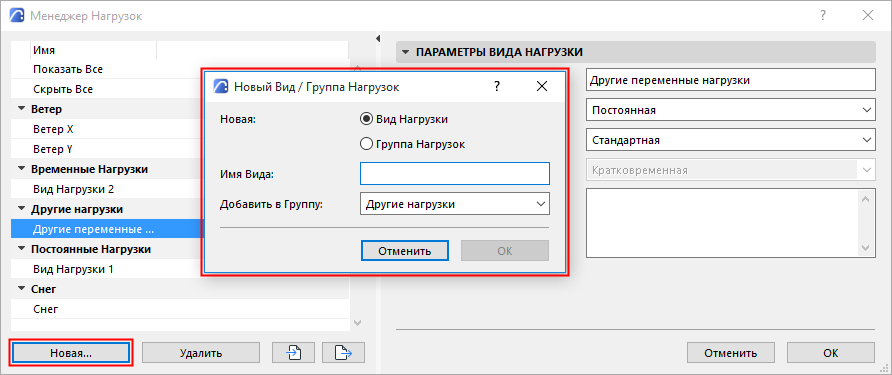

Создание Группы или Вида Нагрузки

  1. Нажмите кнопку Новая
  2. В открывшемся диалоге выберите создание Вида Нагрузки или Группы Нагрузок.


Для нового Вида Нагрузки:

  1. Добавить в Группу: выберите Группу Нагрузок для нового Вида Нагрузки и нажмите кнопку OK
  2. Новый Вид Нагрузки появится в левой части диалога.
  3. Выберите Вид Нагрузки, чтобы справа настроить его параметры.

Для новой Группы Нагрузок:

  1. Введите Имя Группы и нажмите кнопку OK
  2. Новая Группа Нагрузок появится в левой части диалога.
  3. Выберите Группу Нагрузок, чтобы справа настроить ее параметры.

Нажмите в Менеджере Нагрузок кнопку OK, чтобы сохранить изменения.

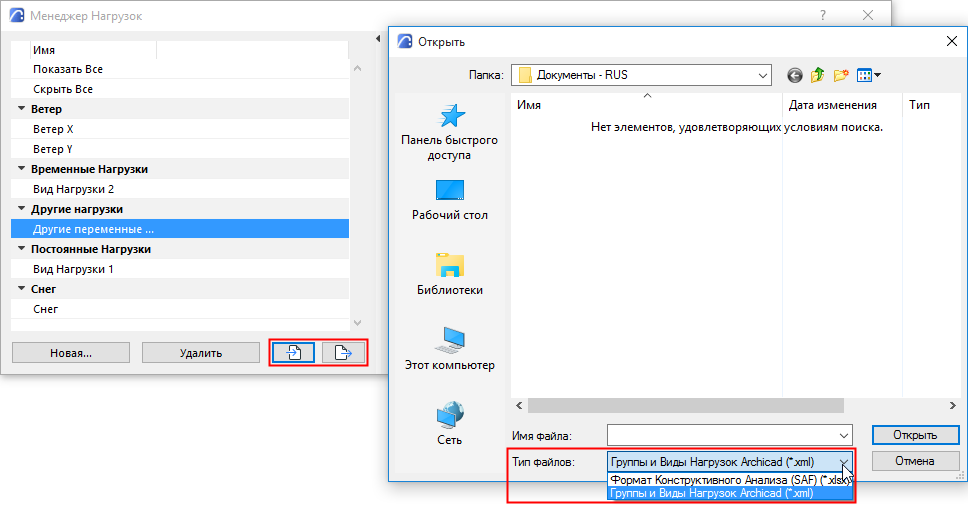

Импорт и Экспорт Видов или Групп Нагрузок

В Менеджере Нагрузок воспользуйтесь кнопками Импорта/Экспорта для передачи данных Видов или Групп Нагрузок.

  • Archicad поддерживает импорт этих данных в формате XML или SAF.
  • Экспорт этих данных из Archicad осуществляется только в формате XML
