Аналитическая Модель
Этот набор функций предназначен для организации взаимодействия архитекторов с инженерами-конструкторами.
Введение

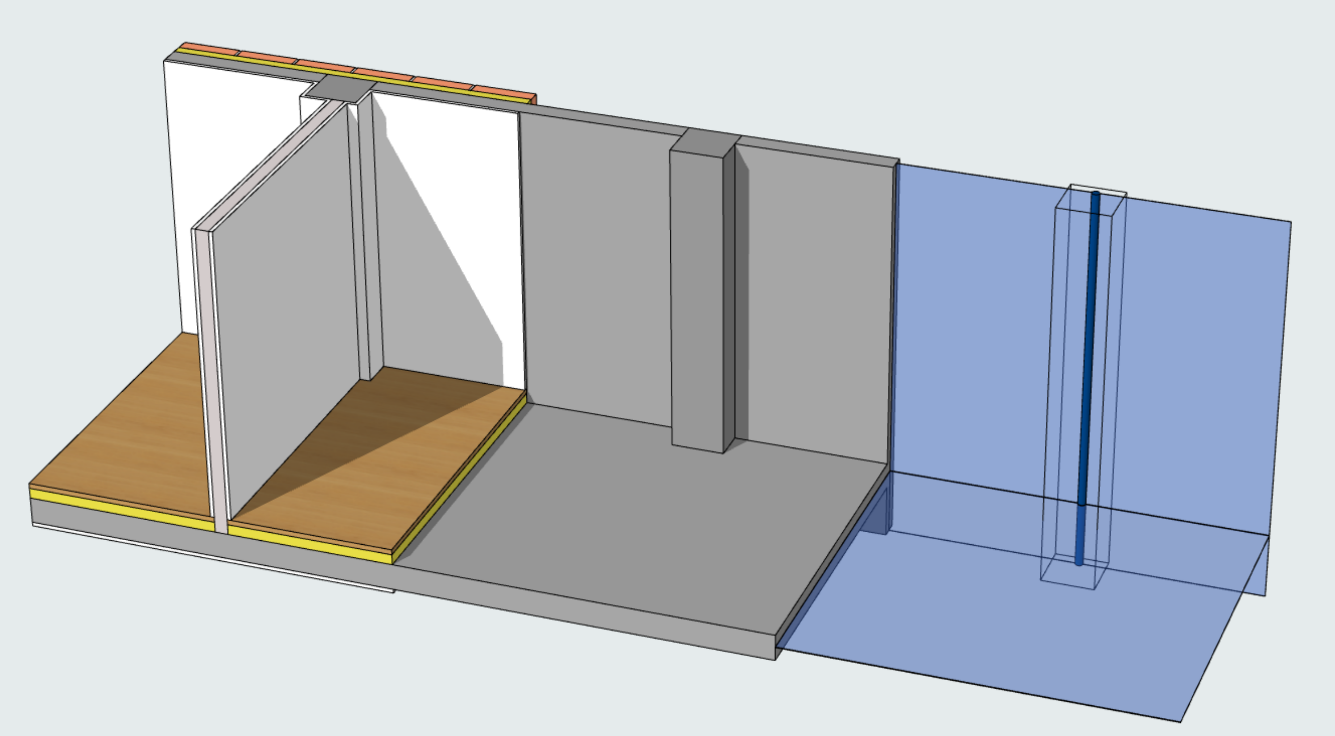

В данном рабочем процессе в Archicad генерируется конструктивная Аналитическая Модель, основанная на физической (архитектурной) модели. Аналитическая Модель создается в фоновом режиме одновременно с Физической Моделью. Все изменения Физической Модели автоматически отражаются в Аналитической Модели. Аналитическая Модель не является отдельной моделью, но представляет собой упрощенное отображение Физической Модели.

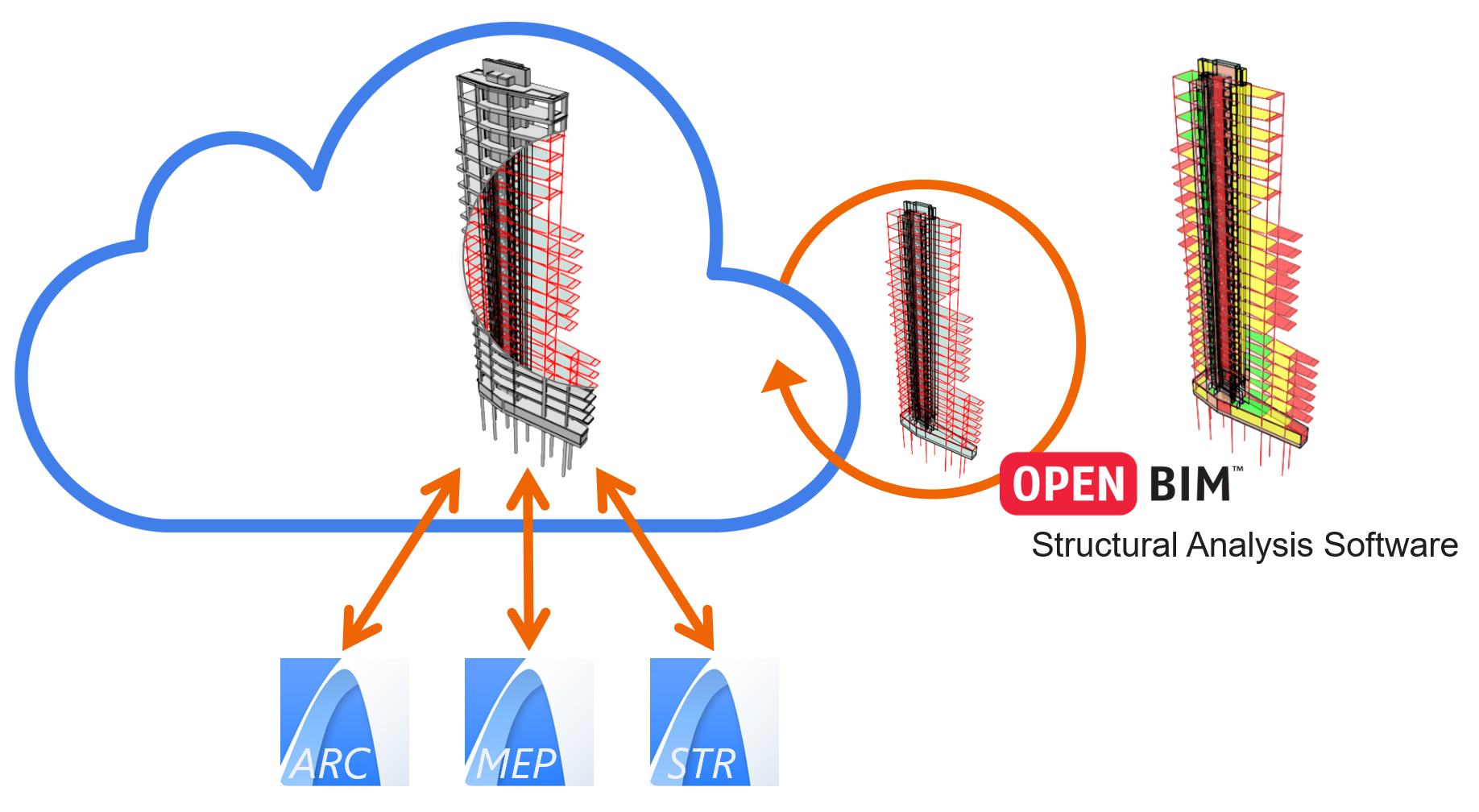

Аналитическая Модель передается инженеру-конструктору, открывающему ее в приложении прочностного анализа (например, SCIA Engineer).
В своей программе инженер выполняет прочностной анализ и вносит необходимые изменения в Аналитическую Модель. Затем Аналитическая Модель экспортируется в Archicad для обновления Физической Модели. При таком двунаправленном взаимодействии нет нужды в преобразовании файлов и связанные данные не теряются.
Взаимодействие с программами конструктивного анализа осуществляется в формате Structural Analytical Format (SAF), полностью оптимизированном для этих приложений и обеспечивающем повышенную скорость обмена моделями (по сравнению с работой на основе IFC).
В процессе работы с Аналитическими Моделями можно применять и другие функции Archicad, такие как Сопоставление Моделей, Управление Задачами, Отслеживание Изменений в Teamwork и Проверка Моделей.
Как происходит создание Аналитической Модели?

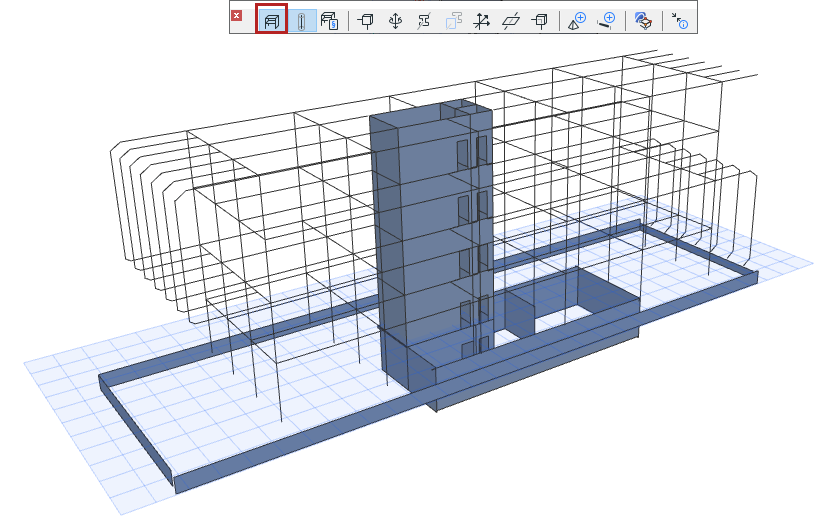

Воспользуйтесь переключателем Показа Аналитической Модели, присутствующим
Какие элементы Физической Модели Archicad могут включаться в Аналитическую Модель?
- Несущие элементы
- Имеющие Ядро
- Созданные при помощи определенных инструментов Archicad. См. Элементы Аналитической Модели.
- Включаемые в Аналитическую Модель на уровне элементов (в диалогах их Параметров должен быть активирован маркер “Конструктивный Компонент”)
- Присутствующие в модели на основе своего Статуса Реконструкции (если элемент имеет статус "Демонтируемый" или "Новый" и скрыт в текущем виде, то он не будет включен в Аналитическую Модель)
- Соединения элементов (определяемые Группами Пересечения Слоев) отражаются в геометрии Аналитической Модели
- Показ Слоев НЕ учитывается. Даже если элемент находится на скрытом слое, он все равно может быть частью Аналитической Модели.
Расположение Стержней и Пластин по умолчанию
Компоненты Аналитической Модели по умолчанию располагаются в центре тяжести сечения элементов (Стержни) или на центральных плоскостях их ядер (Пластины).
Ручная корректировка аналитических Компонентов
Вы можете изменить сгенерированную геометрию компонента двумя способами:
- Корректировка Эксцентриситета. Например, вы можете задать значение Эксцентриситета в диалоге Параметров Перекрытия по Умолчанию, чтобы Пластины всегда совпадали с верхними поверхностями Перекрытий.
См. Эксцентриситет.
- Редактирование Конструктивного Компонента вручную
Автоматическая корректировка на основе Правил Создания Модели
“Правила Создания Аналитической Модели” применяются автоматически.
Эти правила служат для корректировки геометрии Стержней и Пластин, а также некоторых определений Опирания Концов/Ребер. Эти корректировки необходимы для того, чтобы оптимизировать Аналитическую Модель и обеспечить возможность ее использования в сторонних приложениях прочностного анализа.
