Диалог Комбинация Нагрузок

Комбинации Нагрузок содержат данные нескольких Нагрузок, одновременно воздействующих на конструкции. Во многих приложениях прочностного анализа данные Комбинаций Нагрузок используются для расчета оказываемых Нагрузками воздействий с применением различных факторов и коэффициентов.

В Archicad Комбинации Нагрузок обеспечивают совместимость с этими приложениями прочностного анализа. Внутри проектов Archicad они предназначены только для хранения и управления данными (не для выполнения расчетов).



Чтобы открыть диалог Комбинации Нагрузок, выполните одно из следующих действий:

  • Воспользуйтесь командой меню  Параметры > Комбинации Нагрузок
  • Воспользуйтесь табло команд Конструктив

В левой части диалога располагается список всех присутствующих в проекте Комбинаций Нагрузок.

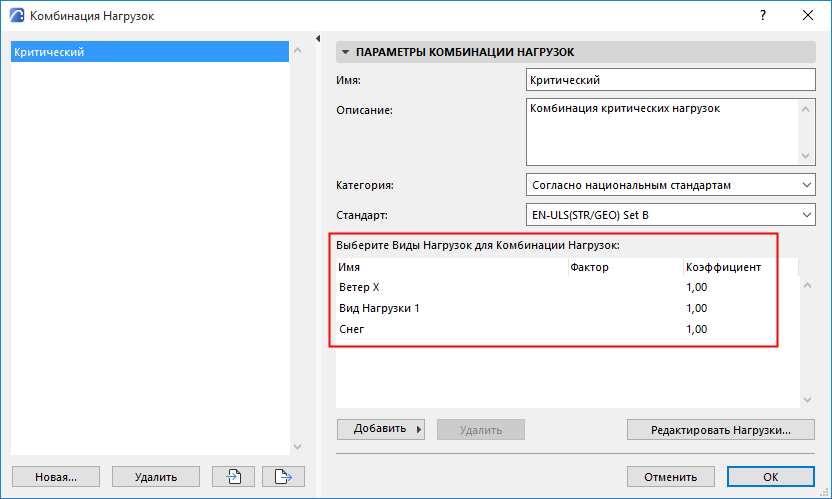

Параметры выбранной Комбинации Нагрузок отображаются справа вместе с применяемыми Факторами и Коэффициентами.



Параметры Комбинации Нагрузок

Имя

Каждая Комбинация Нагрузок должен иметь уникальное имя.

Описание

При желании введите любое текстовое описание.

Категория

Выберите из выпадающего меню:

  • Стандарт Предельного Состояния или

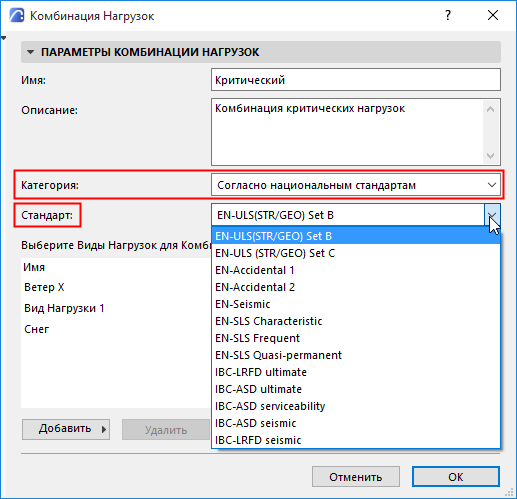

  • Согласно национальным стандартам. В этом случае: выберите из выпадающего списка применяемый Стандарт.


Добавление Вида Нагрузки

В Комбинацию Нагрузок можно включить любой присутствующий в проекте Вид Нагрузки (независимо от назначенной ему Группы Нагрузок).

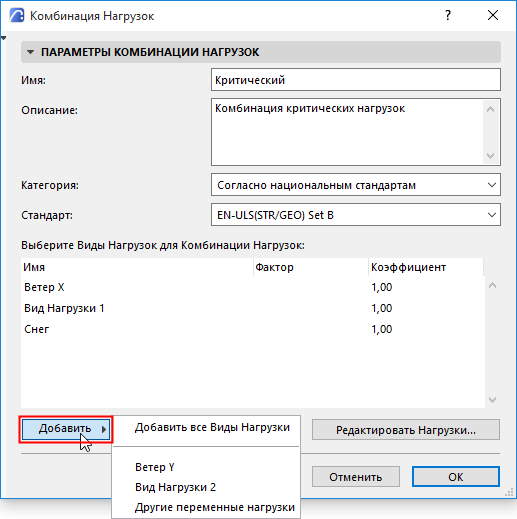

В нижней части диалога Комбинации Нагрузок нажмите кнопку Добавить:

  • Выберите Вид Нагрузки, который хотите добавить в Комбинацию Нагрузок
  • или активируйте команду Добавить все Виды Нагрузки


Редактировать Нагрузки...

Нажмите кнопку Редактировать Нагрузки, чтобы открыть Менеджер Нагрузок.

Создание или Дублирование Комбинации Нагрузок

  1. Нажмите кнопку Новая в нижней части диалога Комбинации Нагрузок.

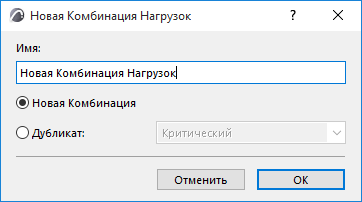

  2. В результате будет открыт диалог Новая Комбинация Нагрузок: установите переключатель в положение Новая Комбинация или Дубликат.
  3. Присвойте Имя новой/дублируемой Комбинации Нагрузок и нажмите кнопку OK.

  4. Настройте параметры Комбинации Нагрузок и нажмите кнопку OK, чтобы закрыть диалог Комбинации Нагрузок.

Импорт и Экспорт Комбинаций Нагрузок

В диалоге Комбинации Нагрузок воспользуйтесь кнопками Импорта/Экспорта для передачи данных Комбинаций Нагрузок.

  • Archicad поддерживает импорт этих данных в формате XML или SAF.
  • Экспорт этих данных из Archicad осуществляется только в формате XML
