Создание/Обновление Временных Нагрузок

Эта функция позволяет инженерам-конструкторам автоматически генерировать временные нагрузки для зон.

Как это работает

  • Сопоставьте зоны (через их Классификацию) с соответствующей Категорией Нагрузки
  • Категории Нагрузок определяют значения временных нагрузок. Стандартный шаблон Archicad по умолчанию содержит некоторые определения Категорий Нагрузки, которые можно при необходимости отредактировать.
  • Воспользуйтесь командой меню Конструирование> Аналитические Элементы > Создать/Обновить Нагрузки

Какие зоны создают временные нагрузки?

Временные нагрузки генерируются для зон, отвечающих следующим условиям:

  • Маркер "Генерация Временных Нагрузок" активирован (в диалоге Параметров Зоны)
  • Зоне присвоена Классификация (в диалоге Параметров Зоны)
  • Классификация Зоны сопоставлена с Категорией Нагрузки (в диалоге Сопоставления Нагрузки)

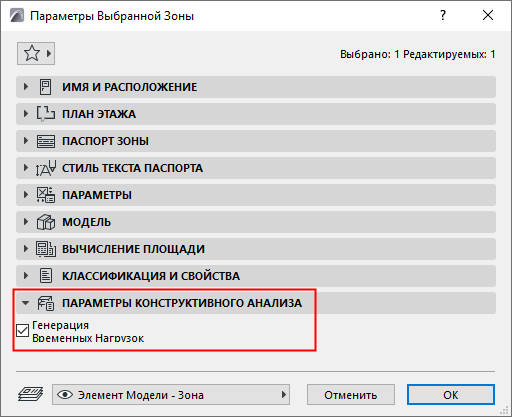

Активируйте маркер: Генерация Временных Нагрузок

Активируйте эту функцию в диалоге Параметров Зоны или в Информационном Табло (панель Параметры Конструктивного Анализа):

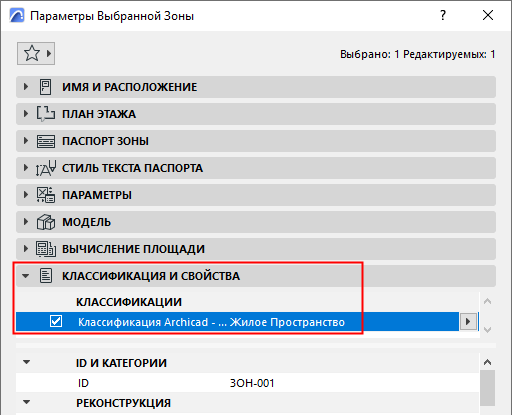

Присвойте зоне классификацию

Классифицируйте зону в диалоге Параметров Зоны или в Информационном Табло (панель Классификация и Свойства):



Настройте Сопоставление Нагрузки

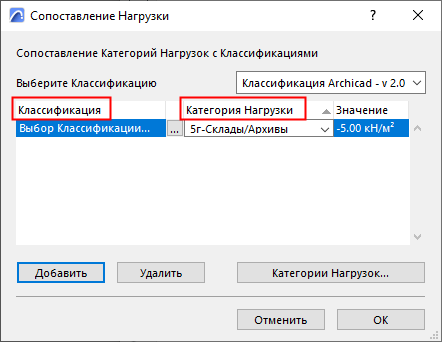

  1. Активируйте команду меню Параметры > Сопоставление Нагрузок
  2. Эта таблица предназначена для сопоставления Классификаций (левый столбец) с Категориями Нагрузки.

    • С помощью кнопки Добавить задайте необходимое количество правил сопоставления
    • В этом диалоге отображается значение Категории Нагрузки (чтобы изменить это значение, воспользуйтесь диалогом Категории Нагрузки).

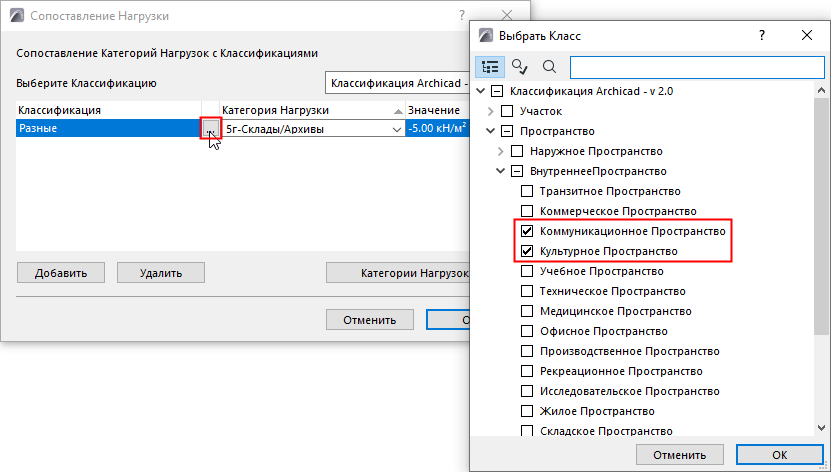

    • Вы можете сопоставить одну или несколько классификаций зон с любой отдельной Категорией Нагрузки: здесь классификации "Переговорная" и "Офис" сопоставлены с одной Категорией Нагрузки.


Команда Создания Временных Нагрузок

  1. Убедитесь, что включен показ Аналитической Модели: Воспользуйтесь переключателем Показа Аналитической Модели, присутствующим
    • в меню Вид
    • в Табло Команд Аналитической Модели
  2. Воспользуйтесь командой меню Конструирование> Аналитические Элементы > Создать/Обновить Нагрузки
  3. Активируйте маркер Временные Нагрузки.
  4. Выберите Вид Временной Нагрузки.
  5. Нажмите кнопку ОК.

Проверьте полученные поверхности распределенных нагрузок в 3D.



Обновление Временных Нагрузок

Если в модели произошли изменения, то вы можете обновить временные нагрузки:

Воспользуйтесь командой меню Конструирование> Аналитические Элементы > Создать/Обновить Нагрузки

В результате будут созданы, удалены или изменены временные нагрузки, отражающие изменения модели (например, геометрию зон, классификацию) или настройки сопоставления нагрузок.
