Параметры Инструментов Нагрузки

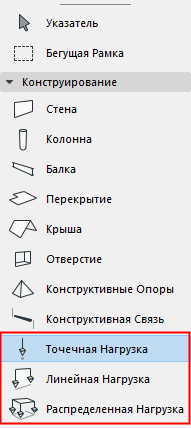

В Archicad существуют три инструмента Нагрузки:

  • Точечная Нагрузка
  • Линейная Нагрузка
  • Распределенная Нагрузка


Чтобы открыть диалог Параметров, сделайте двойной щелчок на инструменте в Панели Инструментов.

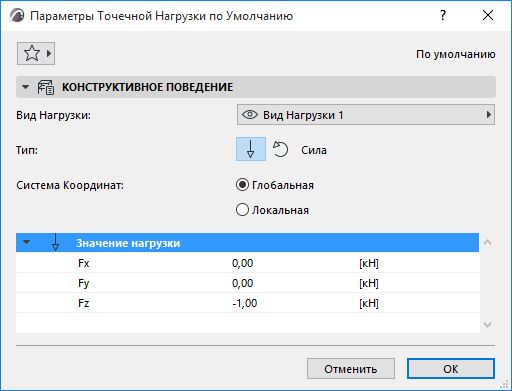

Параметры Точечной Нагрузки

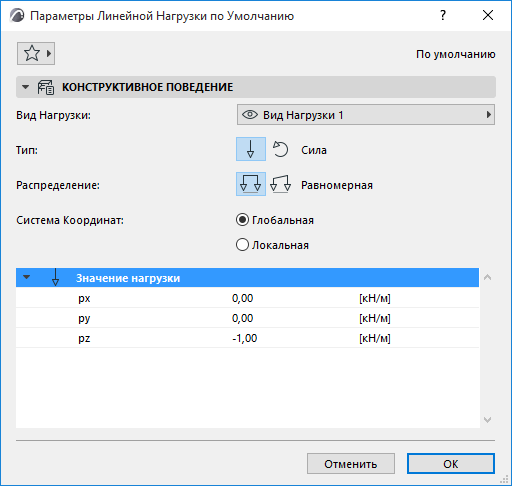

Параметры Линейной Нагрузки

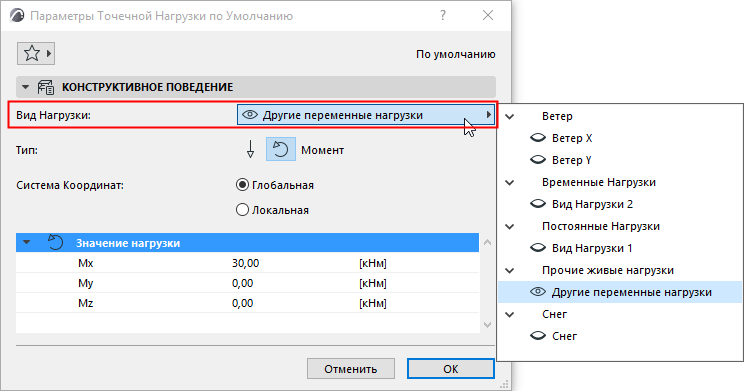

Вид Нагрузки

Выберите Вид Нагрузки для элемента Нагрузки.



Вид Нагрузки определяет отображение элемента Нагрузки (подобно управлению показом элементов при помощи статусов Слоев).

Note:

  • Настроить показ Видов Нагрузки можно при помощи плавающей панели Видов Нагрузок, по умолчанию отображаемой в окружающей среде Конструктора.
  • Отображение Вида Нагрузки можно сохранить для каждого вида при помощи Параметров Вида.

Тип

Выберите Силу или Момент, чтобы описать поведение Нагрузки.

Момент обозначается двойной и криволинейной стрелками.

ForcePointLoad00285.png     MomentPointLoad00286.png

Точечная Сила                                                    Точечный Момент

Распределение (только для Линейных Нагрузок)

Описывает распределение Нагрузки по ее длине.

  • Равномерная: Нагрузка равномерно распределяется по своей длине. Нагрузка имеет одинаковые значения на обоих концах линии.
  • Трапецеидальная: Нагрузка имеет разные значения на обоих концах. Интенсивность Нагрузки меняется линейно между ее конечными точками.

Система Координат

Определяет интерпретацию направления вектора Значения Нагрузки.

  • Глобальная (Система Координат): глобальная система координат проекта.
  • Локальная (Система Координат): направление определяется родительским элементом Нагрузки.

Значение Нагрузки

Для каждой Нагрузки следует задать ее действие в каждом направлении

Значение Точечной Нагрузки

Описание

Точечная Сила

Fx, Fy, Fz

Величина Силы, приложенной в направлениях X, Y и Z.

Точечный Момент

Mx, My, Mz

Величина Момента, приложенного в направлениях X, Y и Z.

Значение Линейной Нагрузки

Описание

Линейная Сила

px, py, pz

Величина Силы, приложенной в направлениях X, Y и Z во всех точках Линейной Нагрузки.

px1, py1, pz1

Величина Силы, приложенной в направлениях X, Y и Z в начальной точке Линейной Нагрузки.

px2, py2, pz2

Величина Силы, приложенной в направлениях X, Y и Z в конечной точке Линейной Нагрузки.

Линейный Момент

Mx, My, Mz

Величина Момента, приложенного в направлениях X, Y и Z во всех точках Линейной Нагрузки.

Mx1, My1, Mz1

Величина Момента, приложенного в направлениях X, Y и Z в начальной точке Линейной Нагрузки.

Mx2, My2, Mz2

Величина Момента, приложенного в направлениях X, Y и Z в конечной точке Линейной Нагрузки.

Значение Распределенной Нагрузки

Описание

px, py, pz

Величина Силы, приложенной в направлениях X, Y и Z Распределенной Нагрузки.

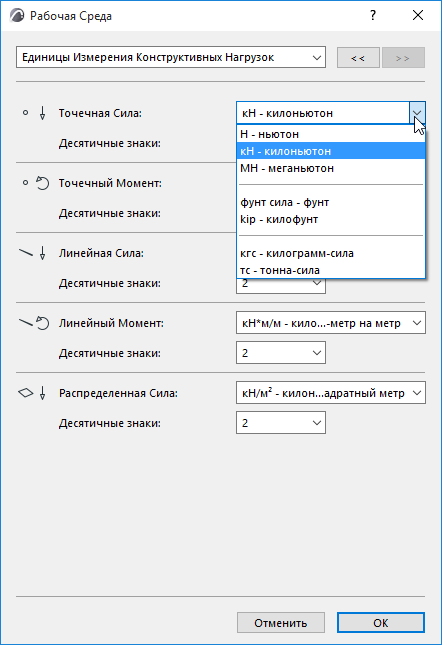

Единицы Измерения Конструктивных Нагрузок (Рабочая Среда Проекта)

Единицы измерения для каждого инструмента и типа Нагрузки можно задать при помощи команды меню Параметры > Рабочая Среда Проекта > Единицы Измерения Конструктивных Нагрузок:
