Настройка Правил Корректировки
- Определите две Группы Компонентов: элементы по типам или критериям (см. Компоненты в Правилах Корректировки ниже)
- Определите Метод (см. Методы применения Правила: первый ко второму или друг к другу ниже)
- Выберите Тип Соединения.
- Настройте дополнительные параметры, зависящие от выбранного типа корректировки

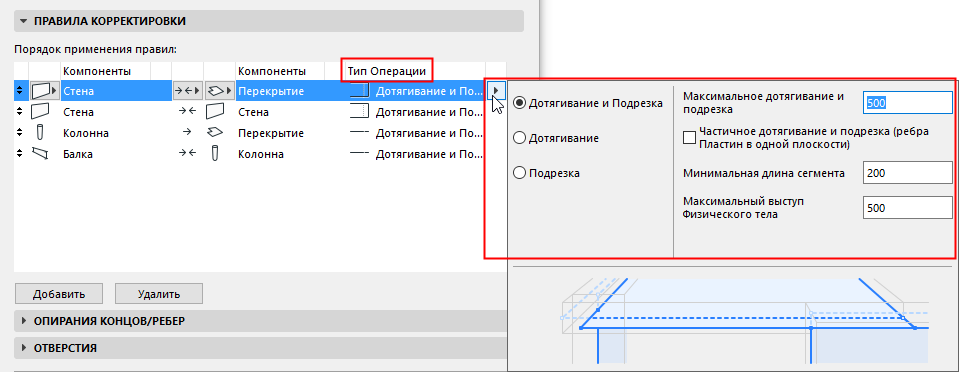

См. Типы Операций и Параметрыдля получения подробной информации.
Примечания о Правилах Корректировки
- Правила применяется в том порядке, в котором они расположены в списке, при этом учитываются все правила. Для изменения этого порядка правил можно перемещать по списку.
- Обычно правила Смещения располагаются вверху списка: они применяются не для создания соединений, а для перемещения элементов таким образом, чтобы можно было применить остальные правила (дотягивания или подрезки).

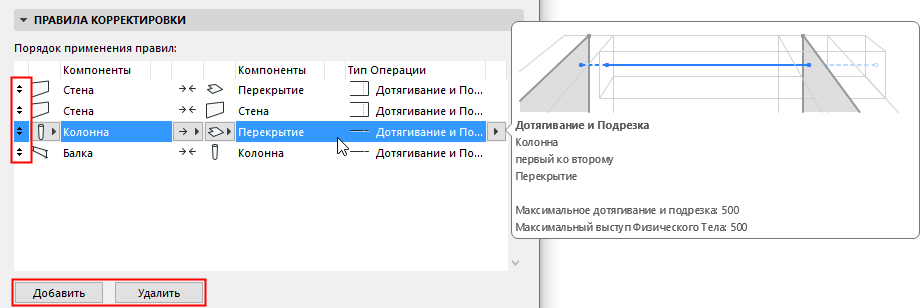

- Наведите курсор на любое Правило Корректировки, чтобы увидеть его параметры и графическое пояснение.
- В нижней части панели находятся кнопки Добавления и Удаления правил.
Компоненты в Правилах Корректировки

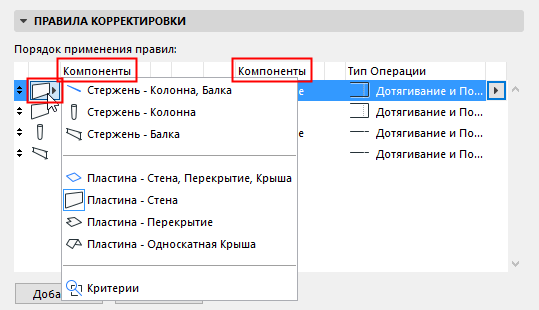

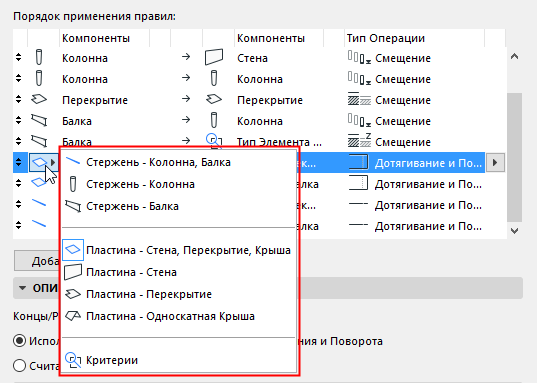

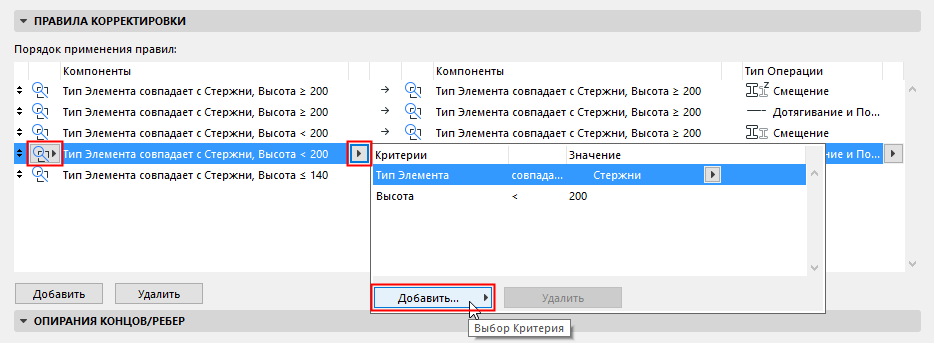

Правила Корректировки могут применяться для:
Методы применения Правила: первый ко второму или друг к другу

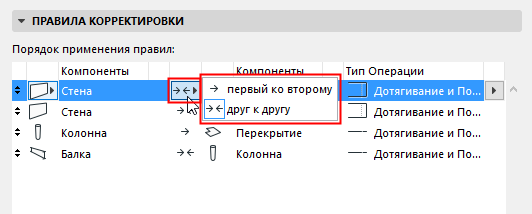

Этот элемент управления позволяет настроить применение правила в отношении двух групп Компонентов.
- первый ко второму:
Будут редактироваться Компоненты из левого столбца; Компоненты из правого столбца не будут меняться. Этот метод позволяет Смещать, Дотягивать и/или Подрезать элементы одной группы относительно элементов другой группы. Для корректировок Смещения или Привязки всегда применяется этот вариант. - друг к другу :
Будут редактироваться Компоненты обеих групп, если это возможно. Этот метод позволяет Смещать, Дотягивать и/или Подрезать элементы обеих групп.
Подробные описания и примеры приведены в следующих разделах:
