Дотягивание Пластины

Дотягивание части или всего ребра многоугольника Пластины для соединения с соседним Компонентом.

Для каждой операции дотягивания можно задать величину максимального расстояния (“Максимальное дотягивание”). Это расстояние измеряется между Узлами несоединенных Стержней и/или плоскостей несоединенных Пластин.

Прим.: допуски имеют значения линейного типа, для которых применяются единицы измерения Длины, задаваемые при помощи команды меню Параметры > Рабочая Среда Проекта > Рабочие Единицы.



ДОТЯГИВАНИЕ ПЛАСТИНЫ ДО СТЕРЖНЯ

Дотягивание Пластины до Стержня (первый ко второму)




Дотягивания Пластины до Стержня (друг к другу)


Рис. 1. Стержень Колонны дотянут до находящегося ниже Перекрытия; Торец Пластины Перекрытия дотянут до Балки

Частичное дотягивание

Отметьте этот маркер, чтобы активировать дотягивание только отдельных участков ребер Пластин. Данная функция применяется в том случае, если целевой Стержень находится в той же плоскости, что и дотягиваемая Пластина.



Минимальная длина сегмента

Если частичное дотягивание активировано, то будут дотягиваться участки ребер, длина которых равна этому значению или превышает его.



ДОТЯГИВАНИЕ ПЛАСТИНЫ ДО ПЛАСТИНЫ

Дотягивание Пластины до Пластины (первый ко второму)




Дотягивания Пластины до Пластины (друг к другу)

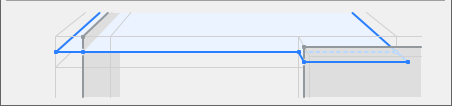

Частичное дотягивание

Отметьте этот маркер, чтобы активировать дотягивание только отдельных участков ребер Пластин. Данная функция применяется в том случае, если целевая Пластина находится в той же плоскости, что и дотягиваемая Пластина.



Минимальная длина сегмента

Если частичное дотягивание активировано, то будут дотягиваться участки ребер, длина которых равна этому значению или превышает его.
