Корректировка соединенных Концов

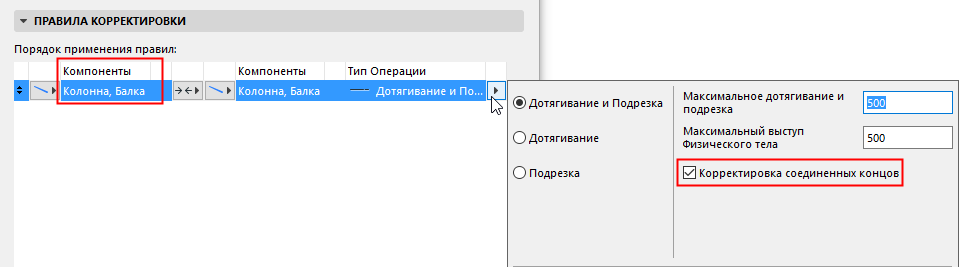

Этот параметр становится доступен, если для Стержня применяются операции Дотягивания, Подрезки или Привязки.

Если в результате применения правила корректировки создаются новые вершины, то этот параметр позволяет выполнить дополнительную корректировку данных вершин.

• Дополнительная корректировка выполняется для каждой новой вершины соединенных Стержней.
• Дополнительная корректировка выполняется вдоль локальной оси x Стержня.
• Значения Опирания Концов Стержня будут определены на основе этой новой вершины
• Значения Начала/Конца Стержня в SAF будут определены на основе этой новой вершины

Пример:

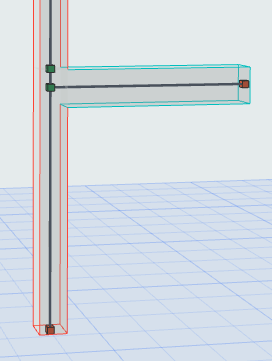

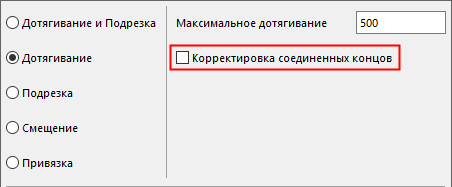

При дотягивании Балки для соединения с Колонной создается новая вершина. Функция  “Корректировки соединенных концов” ОТКЛЮЧЕНА.

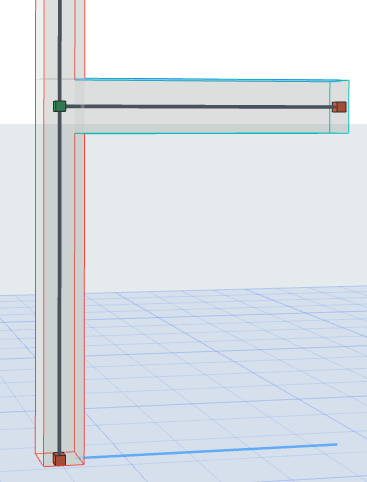

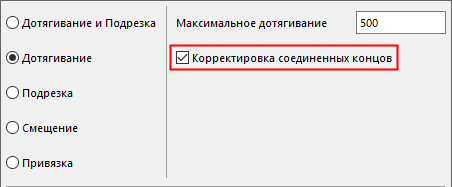

Если вы ВКЛЮЧИТЕ функцию “Корректировки соединенных концов”, то новая вершина соединения будет дополнительно откорректирована (перемещена в точку соединения).
